特性

• 采用纤巧型 MSOP 封装的 16 位差分 ADC
• 低电源电流：200μA，在自动睡眠模式中为 4μA
• 轨至轨差分输入 / 基准
• 0.12LSB INL，无漏失码
• 0.16LSB 全标度误差和 5μV 偏移
• 1.45μV RMS 噪声，这与 V_REF 无关
• 非常低的转换噪声：< 0.02LSB

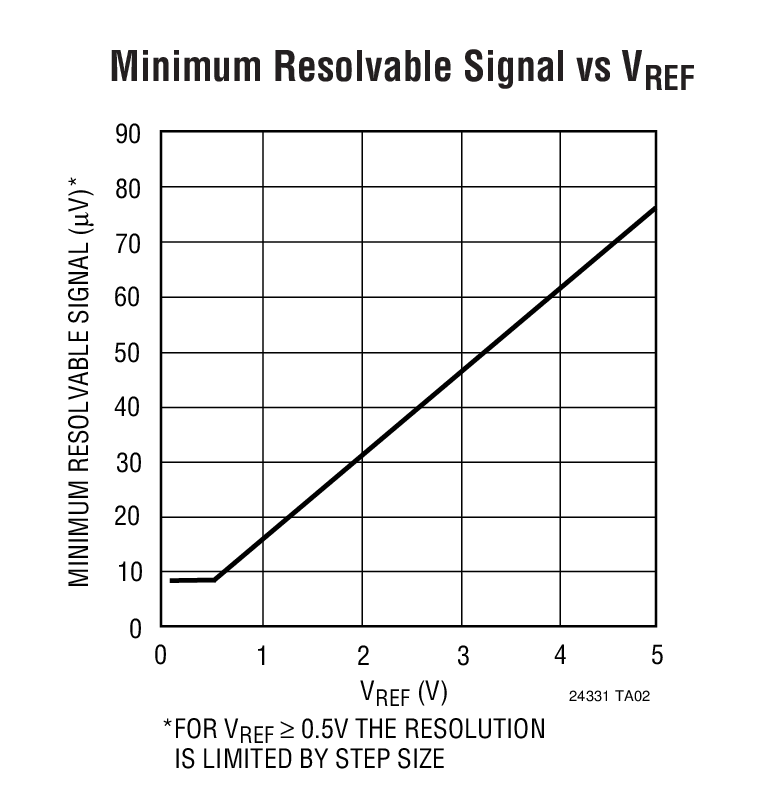

• 可采用一个低至 100mV 的基准工作，并具 16 位分辨率
• 内部振荡器 – 无需外部组件
• 87dB 最小值、同时 50Hz 和 60Hz 陷波滤波器
• 2.7V 至 5.5V 单电源操作
• 引脚与 20 位 / 24 位 LTC2431 / LTC2411 相兼容

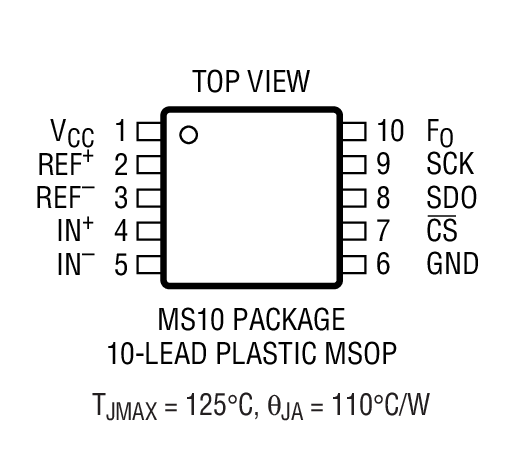

• 采用 10 引脚 MSOP 封装

产品详情和应用

LTC^®2433-1 是一款具集成化振荡器的差分输入、微功率 16 位No Latency ∆Σ^TM模数转换器。该器件提供 0.12LSB INL 和 1.45μV RMS 噪声，这与 VREF 无关。这款器件采用增量-累加技术并提供了数字滤波器的单次转换稳定。可通过单个引脚对 LTC2433-1 进行配置以在 50Hz 和 60Hz ±2% 频率条件下实现优于 87dB 的输入差模抑制，或者，也可以针对一个用户定义的抑制频率通过一个外部振荡器来驱动 LTC2433-1。内部振荡器无需外部频率设定组件。

此转换器接受介于 0.1V 至 V_CC 之间的任何外部差分基准电压，以提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5·V_REF 至 0.5·V_REF。基准共模电压 V_REFCM 和输入共模电压 V_INCM 可独立地设定在 GND 至 V_CC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2433-1 通过一个与 SPI 和 MICROWIRE^TM 协议相兼容的灵活三线式数字接口进行通信。

应用

• 直接传感器数字转换器
• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
