ADI亚德诺 AD9633 产品介绍
2026-03-09
0次
特性
- 1.8 V 电源操作
- 低功耗：125 MSPS 时每通道 100 mW，具有可扩展的电源选项
- SNR = 71 dB（至奈奎斯特（Nyquist））
- SFDR = 91 dBc（至奈奎斯特（Nyquist））
- DNL = ±0.3 LSB (典型值); INL = ±0.5 LSB (典型值)
- 串行 LVDS（默认为 ANSI-644）和低功耗、降低信号选项（类似于 IEEE 1596.3）
- 650 MHz 全功率模拟带宽
- 2 V P-P 输入电压范围
- 串口控制
- 全芯片和单个通道节电模式
- 灵活的位定向
- 内置和自定义数字测试图案生成
- 多芯片同步和时钟分频器
- 可编程的输出时钟和数据调整
- 可编程输出分辨率
- 待机模式
产品详情和应用

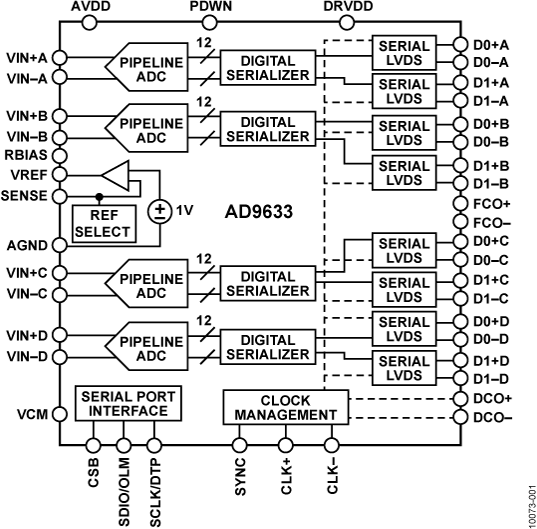

AD9633是一款四通道、12位、80 MSPS/105 MSPS/125 MSPS 模数转换器（ADC），具有片内采样保持电路，旨在实现低成本、低功耗、小尺寸和易用性。该产品以高达 125 MSPS 的转换速率运行，并针对要求小封装尺寸至关重要的应用进行了优化，以实现出色的动态性能和低功耗。
该 ADC 需要单个 1.8 V 电源和兼容 LVPECL//CMOS/LVDS 的采样率时钟，以实现全性能运行。在许多应用中，不需要外部参考或驱动程序组件。
ADC 自动将采样率时钟乘以合适的 LVDS 串行数据速率。提供了用于在输出上捕获数据的数据时钟输出（DCO）和用于发出新输出字节信号的帧时钟输出（FCO）。支持单个通道关断，当所有通道均被禁用时，功耗通常低于 2 mW。
ADC 包含旨在较大化灵活性和较小化系统成本的若干功能，例如可编程输出时钟和数据对齐以及数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式，以及通过串行端口接口（SPI）输入的自定义的用户定义测试模式。

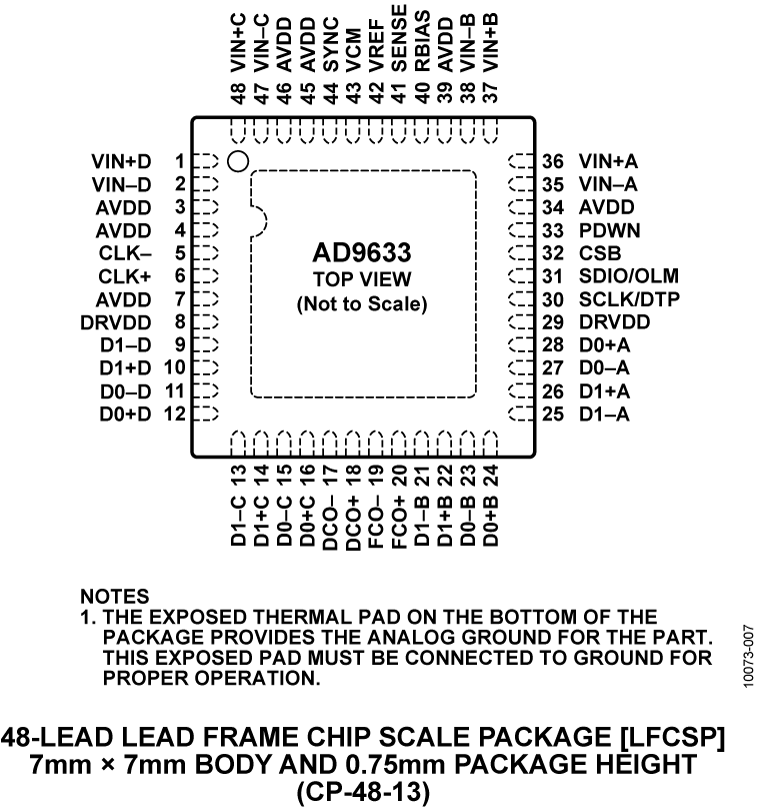

AD9633 采用符合 RoHS 标准的 48 引脚 LFCSP 封装。它可在 −40°C 至 +85°C 的工业温度范围内工作。本产品受美国专利保护。
应用
- 医疗超声
- 高速成像
- 正交射频接收器
- 多元化射频接收器
- 测试设备
