特性

• 可用于符合 IEC 60601-2-47:2012 标准的系统中
• 集成高分辨率数据转换器的临床级 ECG AFE
  • 15.9 位 ENOB，ECG 噪声为 3.1µV_PP（典型值）
  • 17 位 ENOB，BioZ 噪声为 1.1µV_PP
• 大幅改善的实时 CMRR 和高输入阻抗提升干启动效果
  • 全差分输入结构 (CMRR > 100dB)
• 高输入阻抗，提供更好的共模至差模转换
• 极低共模至差模下，高输入阻抗 > 1GΩ
• 高电极阻抗使得干启动期间输入端的信号衰减极小
• ±650mV 的高直流偏置范围（1.8V，典型值）可与各种电极配合使用
• 65mV_P-P 或 ECG 和 90mV_P-P (BioZ) 的高交流动态范围将有助于防止在有运动/直接电极损害的情况下饱和
• 电池寿命比竞争解决方案更长
  • 1.1V 电源电压下的功率可达 85µW（适用于 ECG）
  • 1.1V 电源电压下的功率可达 158µW（适用于 BioZ）
• 导联开启中断功能可将 µC 保持在深度休眠模式下，直至检测到有效的导联条件
  • 导联开启检测电流：0.7µA（典型值）
• 具有中断功能的内置心率检测，无需在 μController 上运行 HR 算法
  • 在高运动环境下以极低功耗提供可靠的 R-R 检测
• 可配置中断使 µC 仅在每次心跳时唤醒，从而降低整体系统功率
• 高精度可以提取更多的生理数据
• 32 字 ECG 和 8 字 BioZ FIFO 允许 MCU 在断电状态下保持 256ms 的完整数据采集
• 高速 SPI 接口
• 0.6µA 关断电流（典型值）

产品详情和应用

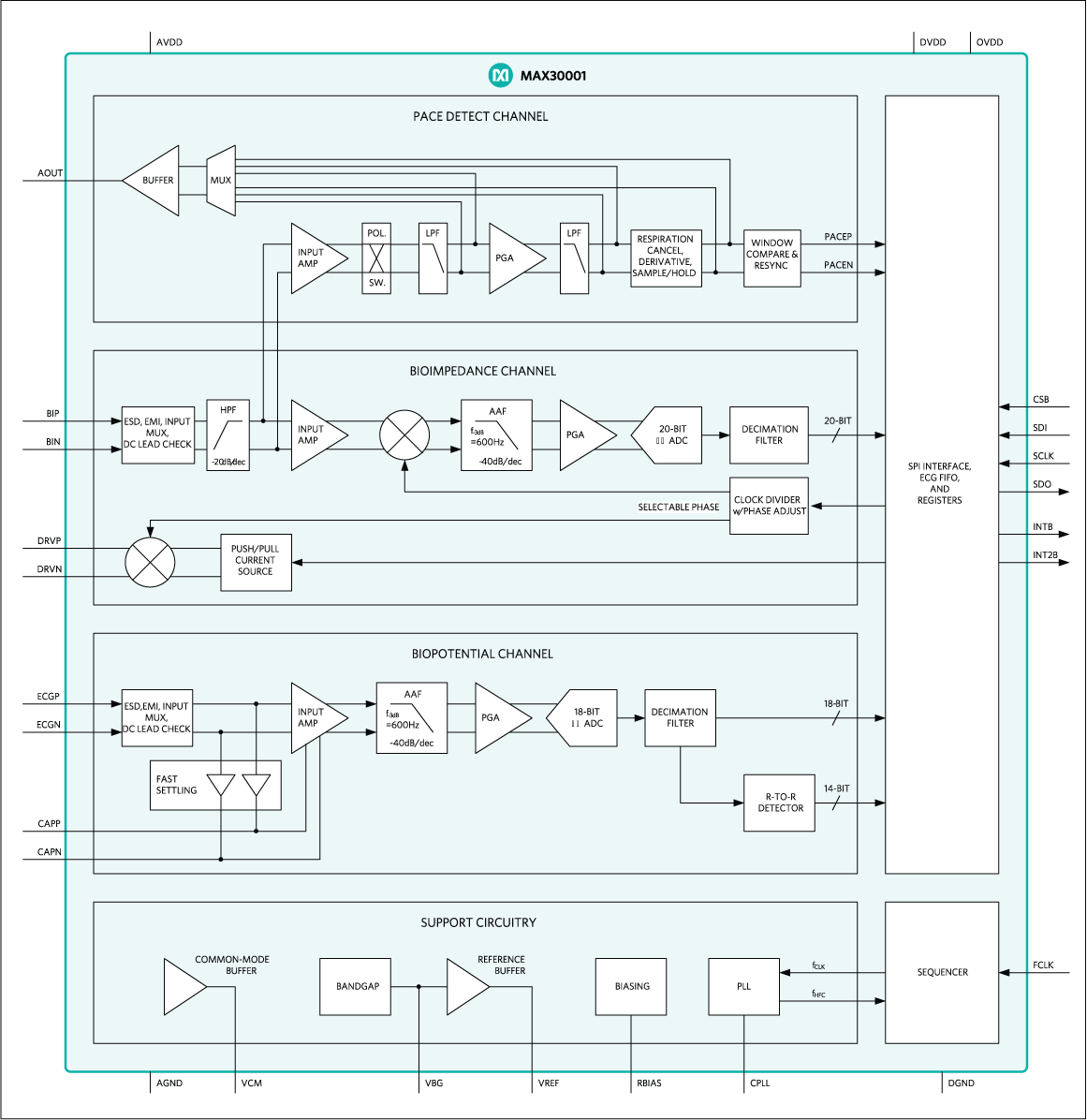

MAX30001 是一款完整的生物电势、生物阻抗 (BioZ)、模拟前端 (AFE) 解决方案，适用于可穿戴应用。该解决方案具有高性能，超低功耗的特性，可为临床和健身应用延长电池寿命。MAX30001 包括可提供心电图 (ECG) 波形、心率和起搏器终端检测的单个生物电势通道和测量呼吸的单个生物阻抗通道。

生物电势和生物阻抗通道在待机模式下具有 ESD 保护、EMI 滤波、内引线偏置、DC 断线检测、超低功耗导联开启检测，且提供多种校准电压支持内置自检功能。软启动时序监控可确保不会将大型瞬变注入电极中。两个通道还具有高输入阻抗、低噪声、高 CMRR、可编程增益、各种低通和高通滤波器选项，以及高分辨率模数转换器。生物电势通道采用直流耦合，可处理大电极电压偏移，并具有快速恢复模式，以便从除颤、电性手术等过驱条件中快速恢复。生物阻抗通道包括集成可编程电流驱动，采用常见电极，可灵活测量 2 电极或 4 电极。生物阻抗通道还具有 AC 导联脱落检测功能。

MAX30001 采用 30 焊球晶圆级封装 (WLP)，可在 0°C 至 + 70°C 商用温度范围内工作。

应用

• 生物特征验证和 ECG 按需检测应用
• 适用于健身应用的胸带心率监测器
• 基于阻抗的心率检测
• 呼吸和水合作用监测器
• 单导联事件监测器，用于检测心律失常
• 单导联无线贴片，用于住院监测/门诊监测
