ADI亚德诺 LTC2946 产品介绍

2026-03-09 0次

特性

轨至轨输入范围：0V 至 100V
宽输入电源范围：2.7V 至 100V
用于 >100V 电源的分流稳压器

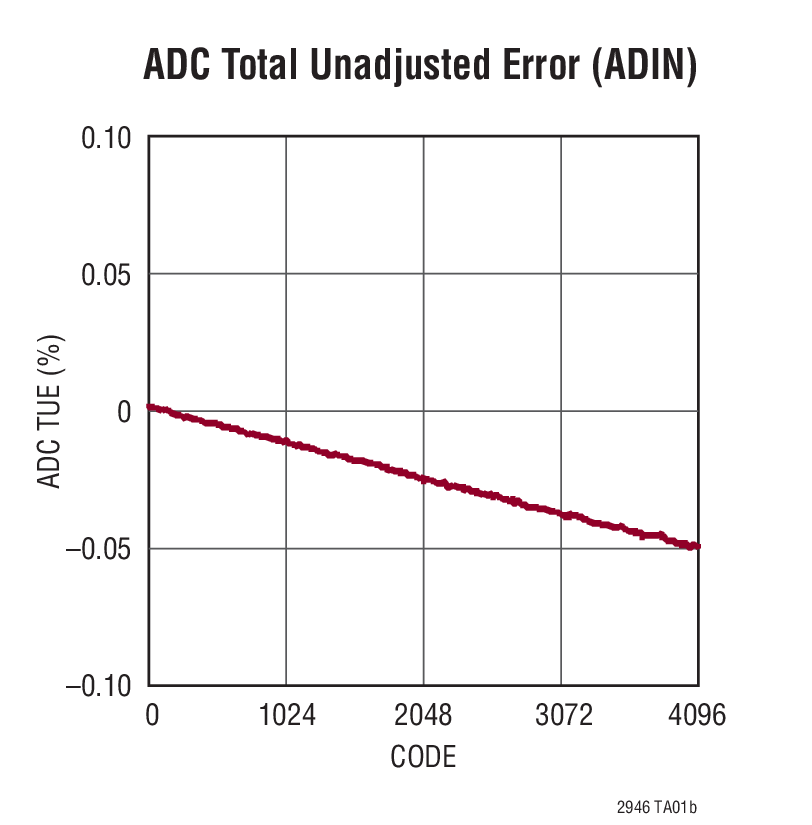

具 < ±0.4% 总未调整误差的 ΔΣ ADC
针对电流和电压测量的 12 位分辨率
准确度为 ±1% 的功率和能量测量
准确度为 ±0.6% 的电流和电荷测量

附加的 ADC 输入负责监视一个外部电压
内部 ±5% 或外部时基
连续扫描和快照模式
可存储最小值和最大值
超过限值时发出警报信号
分离的 SDA 引脚用于简化光隔离
具 I_Q < 40μA 的停机模式

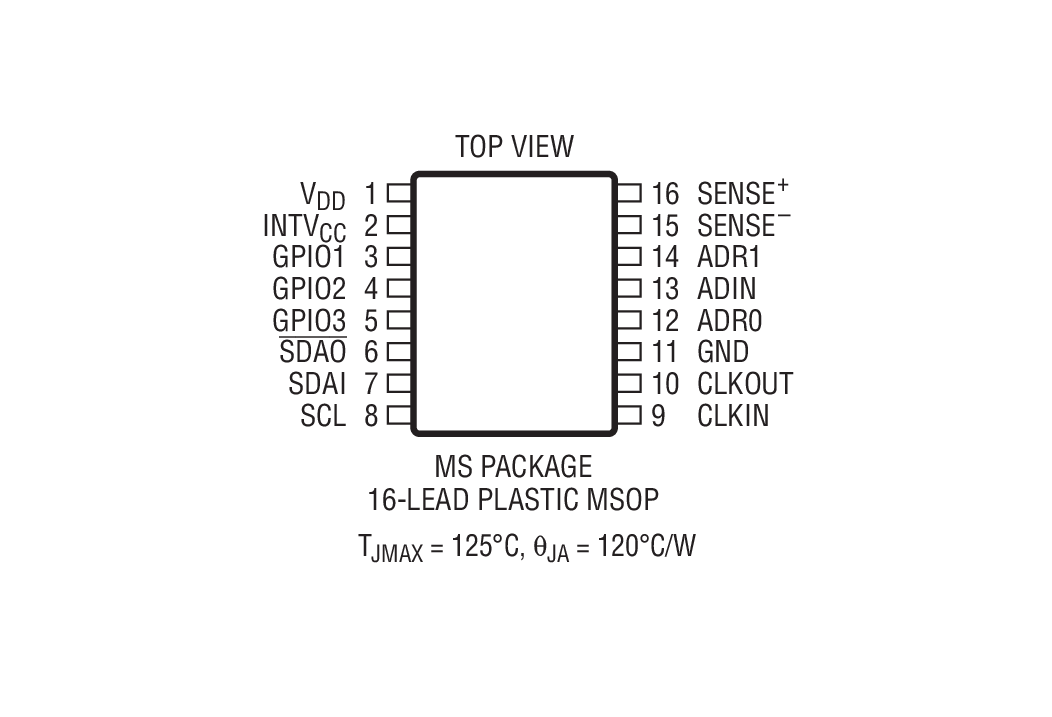

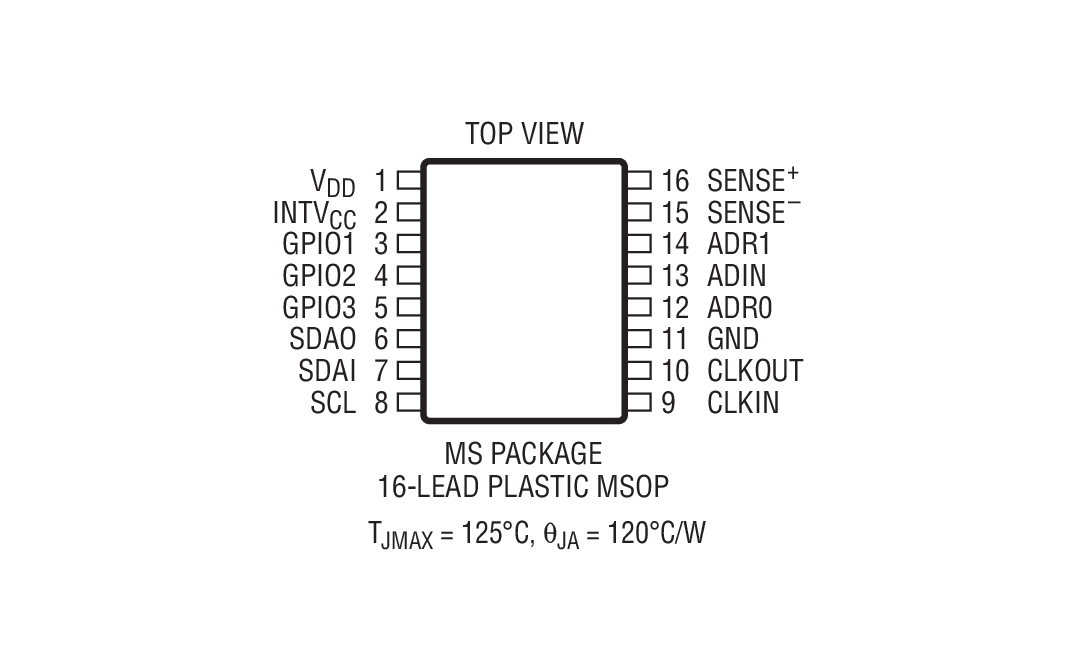

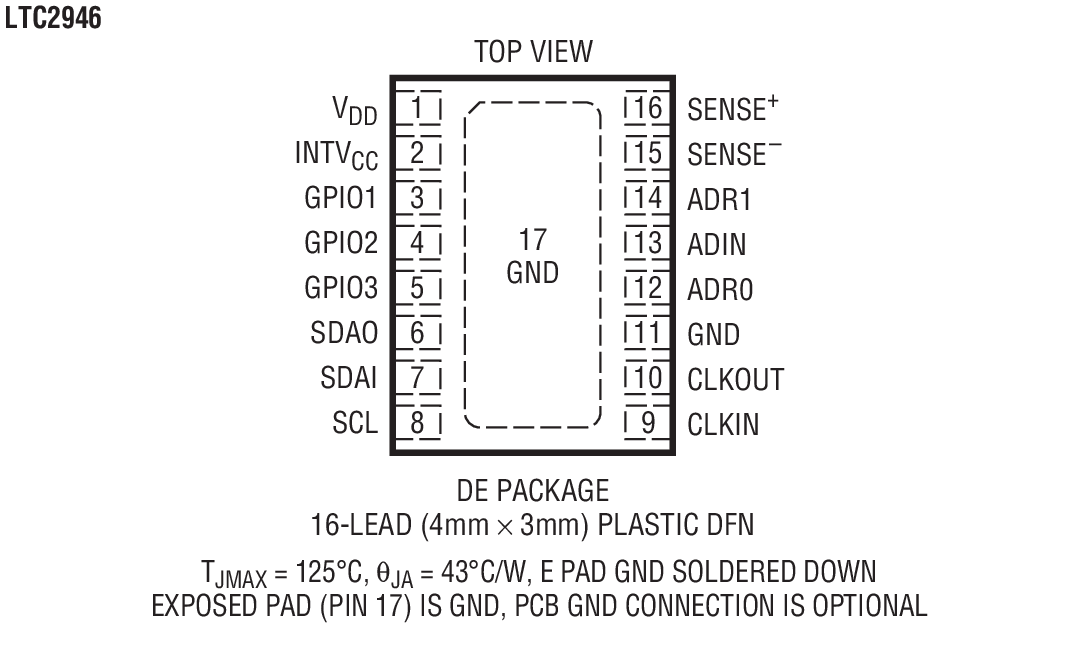

采用 4mm x 3mm QFN 封装和 16 引脚 MSOP 封装

产品详情和应用

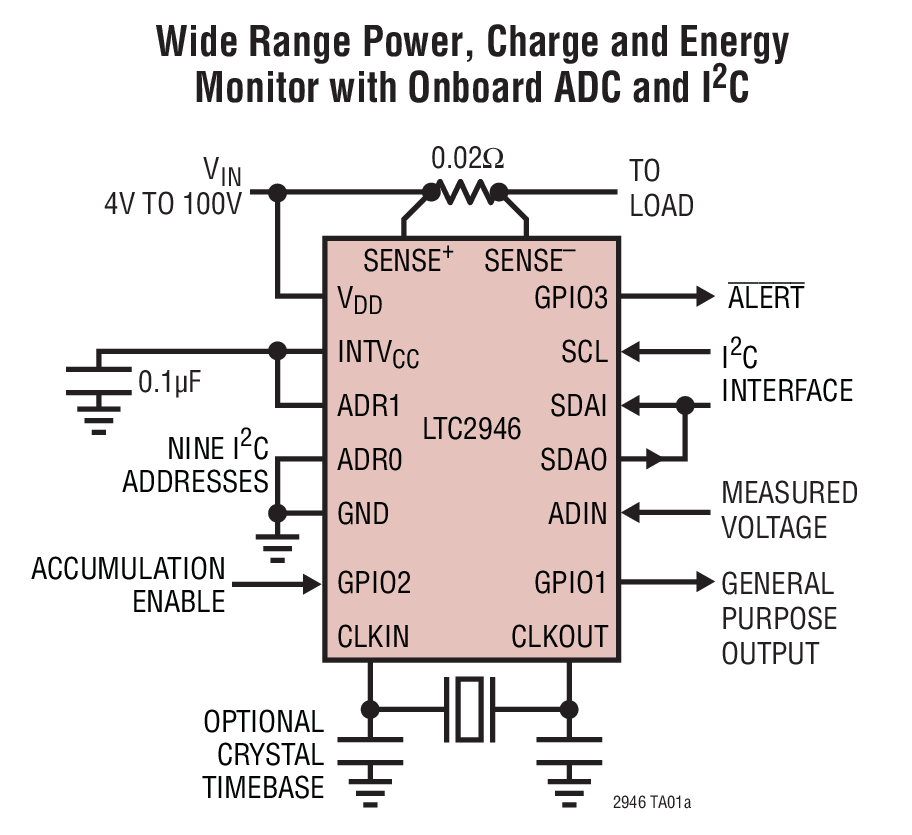

LTC^®2946 是一款轨至轨系统监视器，其可测量电流、电压、功率、电荷和能量。该器件具有一个 2.7V 至 100V 的工作范围，并包括一个用于高于 100V 之电源的分流稳压器。0V 至 100V 的电流测量共模范围独立于输入电源。一个 12 位 ADC 负责测量负载电流、输入电压和一个辅助的外部电压。负载电流和内部计算的功率通过一个外部时钟或晶体或者内部振荡器时基进行积分运算以产生电荷和能量值。一个准确的时基使得 LTC2946 能够提供优于 ±0.6% (对于电荷) 和 ±1% (对于功率和能量) 的测量准确度。最小值和最大值被存储起来，而一个具可编程门限的超范围提示较大限度地降低了软件轮询的需要。数据通过一个标准的 I²C 接口报告。

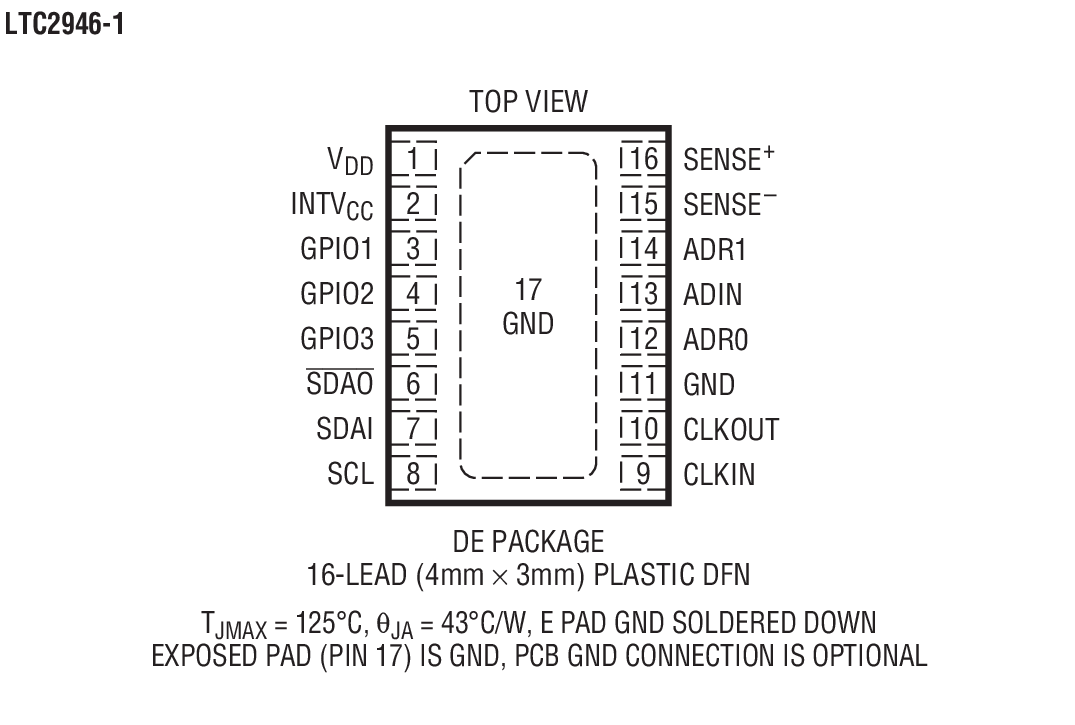

LTC2946 I²C 接口包括分离的数据输入和输出引脚，以供标准或光隔离式 I²C 连接之用。LTC2946-1 具有一个反相数据输出，可供负输出光隔离器配置之用。

应用

电信基础设施
工业设备
通用能量测量
