ADI亚德诺 AD6679 产品介绍

2026-03-09 0次

特性

并行LVDS(DDR)输出
带内SFDR = 82 dBFS（340 MHz时，500 MSPS）
带内SNR = 67.8 dBFS（340 MHz时，500 MSPS）
500 MSPS时每通道总功耗：1.1 W（默认设置）
噪声密度 = −153 dBFS/Hz (500 MSPS)
直流电源：1.25 V、2.50 V和3.3 V

灵活的输入范围
1.46 V p-p至2.06 V p-p（标称值2.06 V p-p）
95 dB通道隔离/串扰
幅度检测位支持实现高效自动增益控制(AGC)
噪声整形再量化器(NSR)选项支持主接收机功能
欲了解更多特性，请参考数据手册

产品详情和应用

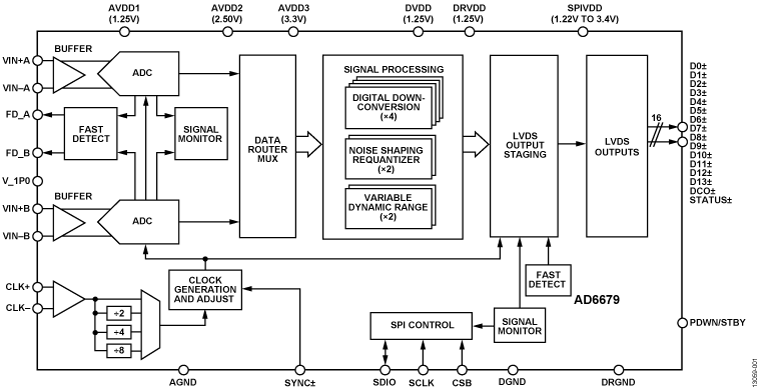

AD6679是一款135 MHz带宽混合信号中频(IF)接收机。内置双通道、14位、500 MSPS模数转换器(ADC)和各种数字信号处理模块，包括四个宽带DDC、一个NSR和VDR监控。它具有片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达2 GHz的宽带宽模拟信号采样。 AD6679针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。

应用

分集多频段、多模数字接收机
3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A
DOCSIS 3.0 CMTS上游接收路径
HFC数字反向路径接收机
