ADI亚德诺 AD9480 产品介绍

2026-03-09 0次

特性

微分非线性（DNL）：±0.25 LSB
积分非线性（INL）：±0.5 LSB
+3.3 V单电源供电（3.0 V至3.6 V）
功耗：590 mW（250 MSPS）
1 Vp-p模拟输入范围

1.0 V内部基准电压
单端或差分模拟输入
LVDS输出（ANSI 644电平）
省电模式
时钟占空比稳定器

产品详情和应用

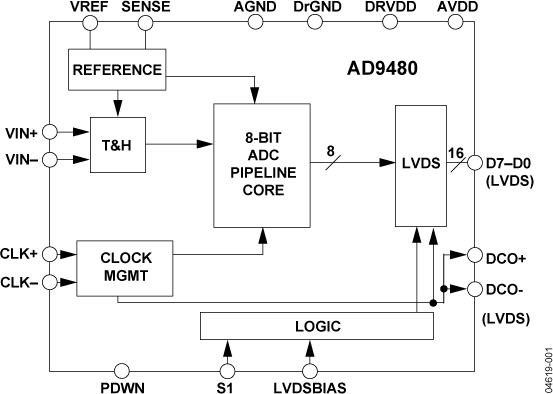

AD9480是一款8位单芯片模数转换器（ADC），专门针对高速、低功耗、小尺寸和易用性进行了优化。该产品采用250 MSPS转换速率工作，在整个工作范围内都具有出色的线性度和动态性能。

为使系统成本和功耗达到较低，AD9480内置了一个基准电压源和采样保持电路。用户只需要提供一个+3.3 V电源和一个差分编码时钟。对于大多数应用来说，无需外部基准电压源或驱动器件。

数字输出为LVDS兼容（ANSI 644），可选择二进制补码或二进制输出格式。各输出数据位以并行方式与LVDS输出时钟一同提供，简化了数据采集。

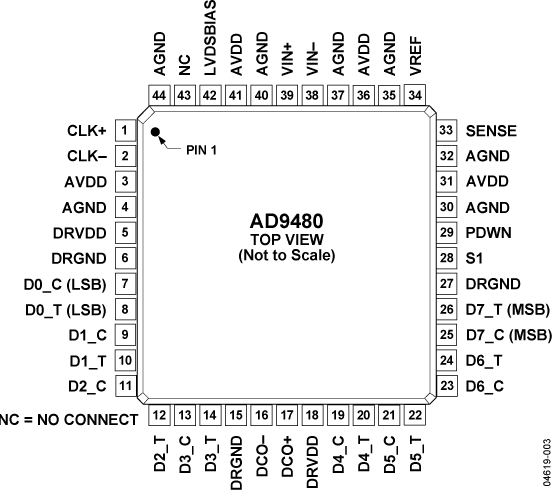

AD9480采用先进的BiCMOS工艺制造，提供44引脚表面贴装封装（TQFP），额定温度范围为-40°C至+85°C工业温度范围。

应用

数字示波器
仪器仪表与测量
通信：

点对点无线电

预失真环路
