ADI亚德诺 AD7328 产品介绍

2026-03-09 0次

特性

12位带符号位SAR ADC
真双极性输入范围
软件可选输入范围：± 10V、± 5V、± 2.5V、0至10V
八个带通道序列器的模拟输入通道
支持单端、真差分和伪差分模拟输入三种模式

高模拟输入阻抗
低功耗：26 mW
全功率信号带宽：>13 MHz
2.5 V内部基准电压
高速串行接口 – 1 MSPS 呑吐量
有关四通道和双通道等效器件，请参阅AD7324和AD7322

产品详情和应用

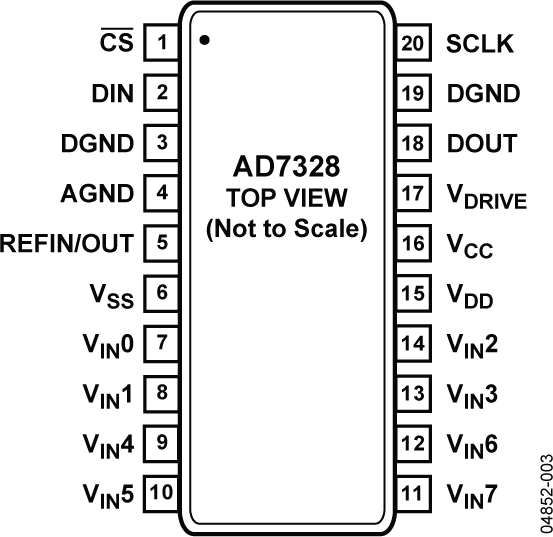

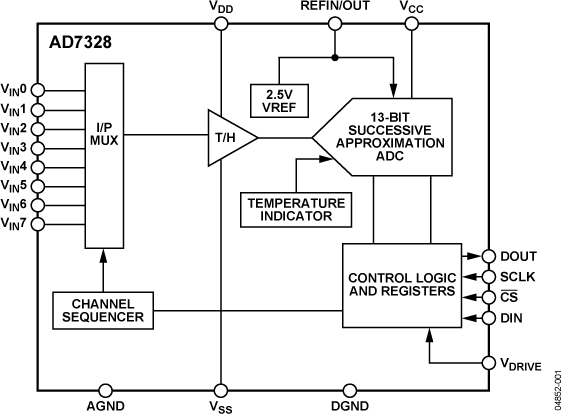

AD7328是一款基于iCMOS（工业CMOS）工艺的8通道、12位带符号位的逐次逼近型ADC。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，能开发工作在33V高电压下的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

AD7328可输入真双极性模拟信号，它有四种软件可选输入范围：±10 V、±5 V、±2.5 V和0至+10 V。每个模拟输入通道支持独立编程，可设为四个输入范围之一。AD7328中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。

该ADC内置一个2.5 V的基准电压，也可采用外部基准。如果在REFIN/OUT引脚上施加3V基准电压，AD7328则可接受±12 V真双极性模拟输入。对于±12V输入范围，需采用最低±12V的V_DD和V_SS电源。该ADC配有一个高速串行接口，最高呑吐量可达1 MSPS。

产品聚焦

AD7328可输入真双极性模拟信号，±10V、±5V、±2.5V和0V至10V单极信号
8个模拟输入可配置为8个单端输入、4个真差分输入对、4个伪差分输入或7个伪差分输入
1 MSPS串行接口。 SPI^®-/QSPI^™-/DSP-/MICROWIRE™-兼容接口
低功耗：30 mW（最大呑吐量为1 MSPS时）
通道序列器
