ADI亚德诺 AD7091 产品介绍
2026-03-09
0次
特性
- 高吞吐速率：1 MSPS
- 额定电压(VDD )：2.09 V至5.25 V
- 积分非线性(INL)：±1 LSB（最大值）
- 模拟输入范围：0 V至 VDD
- 超低功耗
3 V及1 MSPS下典型值为367 μA
3 V关断模式下典型值为324nA - 基准电压由VDD提供
- 灵活的功耗/吞吐速率管理
- 高速串行接口：
SPI®/QSPI™/MICROWIRE™/DSP兼容 - 繁忙指示
- 省电模式

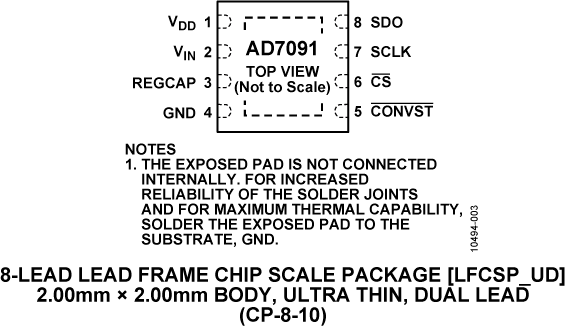

- 8引脚2 mm × 2 mm LFCSP封装
- 温度范围：-40℃至+125℃
产品详情和应用
AD7091是一款12位逐次逼近寄存器模数转换器(SAR ADC)，可在高吞吐速率（50 MHz SCLK时为1 MSPS）下实现超低功耗（3 V和1 MSPS时典型值为367 µA）。.AD7091采用2.09 V至5.25 V单电源供电。它还具有一个片内转换时钟和高速串行接口。
转换过程与数据采集利用 CONVST信号和内部振荡器进行控制。AD7091在实现1 MSPS吞吐速率的同时，可以利用其串行接口在转换完成后读取数据。AD7091采用先进的设计和工艺技术，可在高吞吐速率下实现极低的功耗。
基准电压从VDD获得，从而为ADC提供最宽的动态输入范围；因此，AD7091的模拟输入范围为0 V至VDD。
产品特色
- 功耗最低的12位SAR ADC。
- 高吞吐速率、超低功耗。
- 灵活的功耗/吞吐速率管理。平均功耗与吞吐速率成正比。器件不执行转换时可进入省电模式以降低平均功耗。
- 基准电压从电源获得。
- 单电源供电。
应用
- 电池供电系统
手持式计量表
医疗仪器
移动通信 - 仪表和控制系统
- 数据采集系统
- 光敏元件
- 诊断/监控功能
- 能量采集
