特性

• 快速建立滤波器选项
• 4个差分/8个伪差分输入通道
• 有效值噪声：11 nV（4.7 Hz，G = 128）
• 15.5位无噪声分辨率（2.4 kHz，G = 128）
• 无噪声分辨率高达22位（G = 1）
• 失调漂移：±5 nV/℃
• 增益漂移：±1 ppm/°C
• 额定时间漂移特性
• 自动通道序列器
• 可编程增益（1至128）
• 输出数据速率：4.7 Hz至4.8 kHz
• 内部或外部时钟
• 50 Hz/60 Hz同时抑制
• 4路通用数字输出
• 电源
  • AV_DD：3 V至5.25 V
  • DV_DD：2.7 V至5.25 V
• 电流：4.65 mA
• 温度范围：-40°C至+105°C

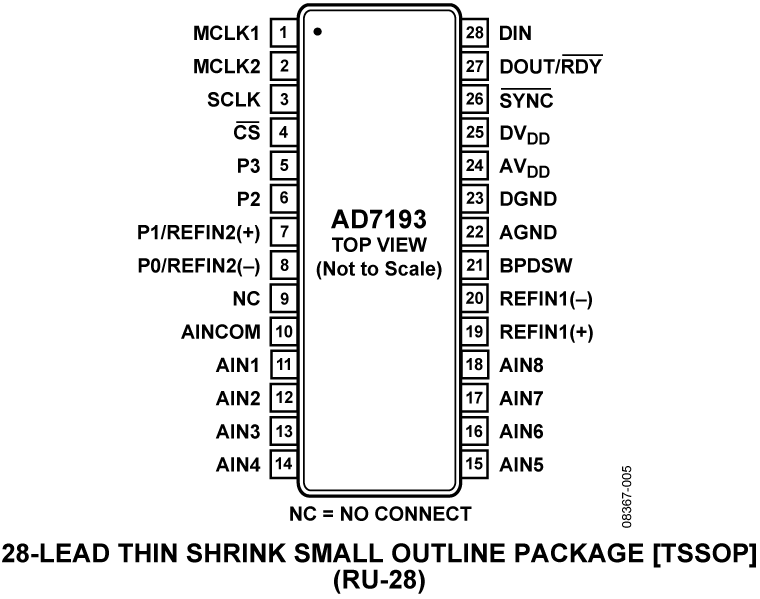

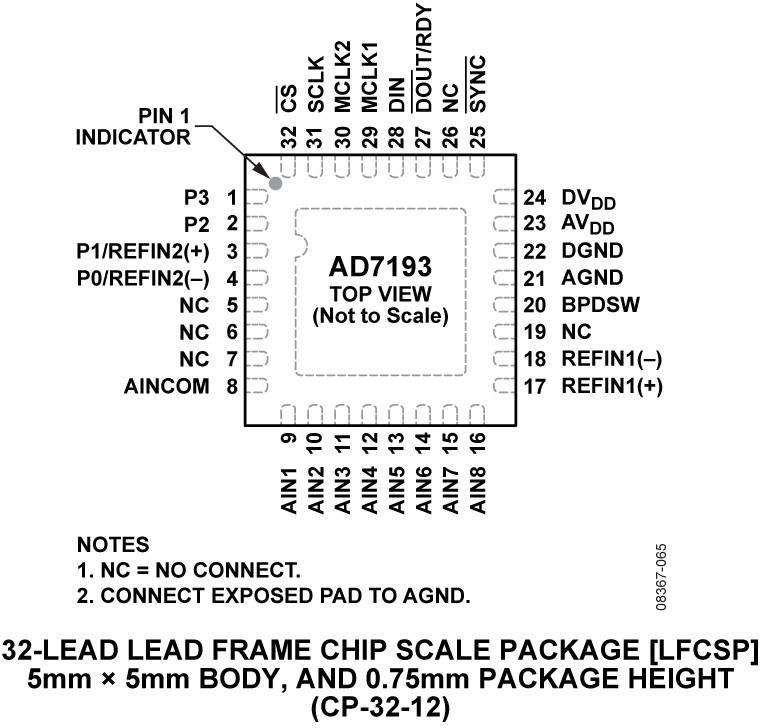

• 28引脚TSSOP和32引脚LFCSP封装
• 接口
  • 三线式串行接口
  • SPI、QSPI™、MICROWIRE™和DSP兼容
  • SCLK引脚内的施密特触发

产品详情和应用

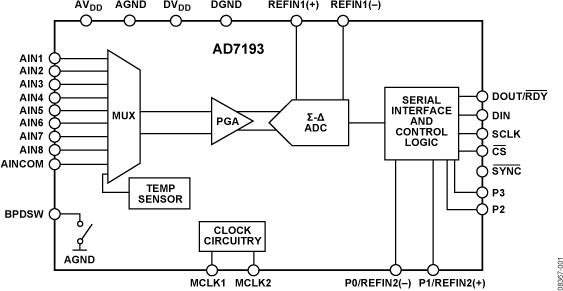

AD7193是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。

这款器件可配置为四路差分输入或八路伪差分输入。片内通道序列器可以同时使能多个通道，AD7193按顺序在各使能通道上执行转换，简化了与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件具有非常灵活的数字滤波器，包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。AD7193同时包括零延迟选项。

这款器件的工作电源电压为3 V至5.25 V，功耗为4.65 mA，采用28引脚TSSOP封装和32引脚LFCSP封装。

应用

• PLC/DCS模拟输入模块
• 数据采集
• 应变片传感器
• 压力测量
• 温度测量
• 流量测量
• 电子秤
• 色谱仪
• 医疗与科学仪器
