特性

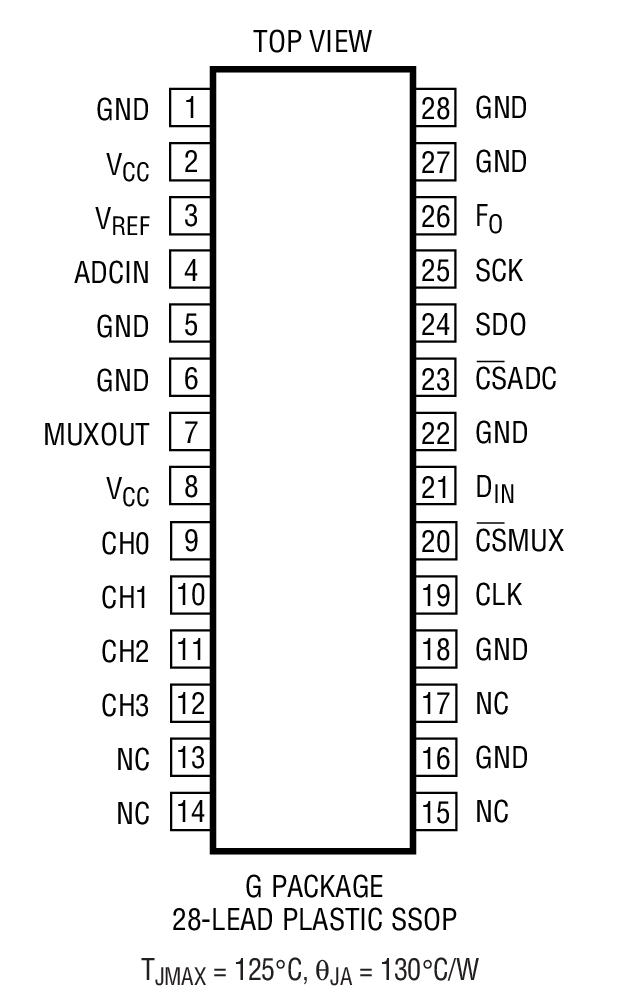

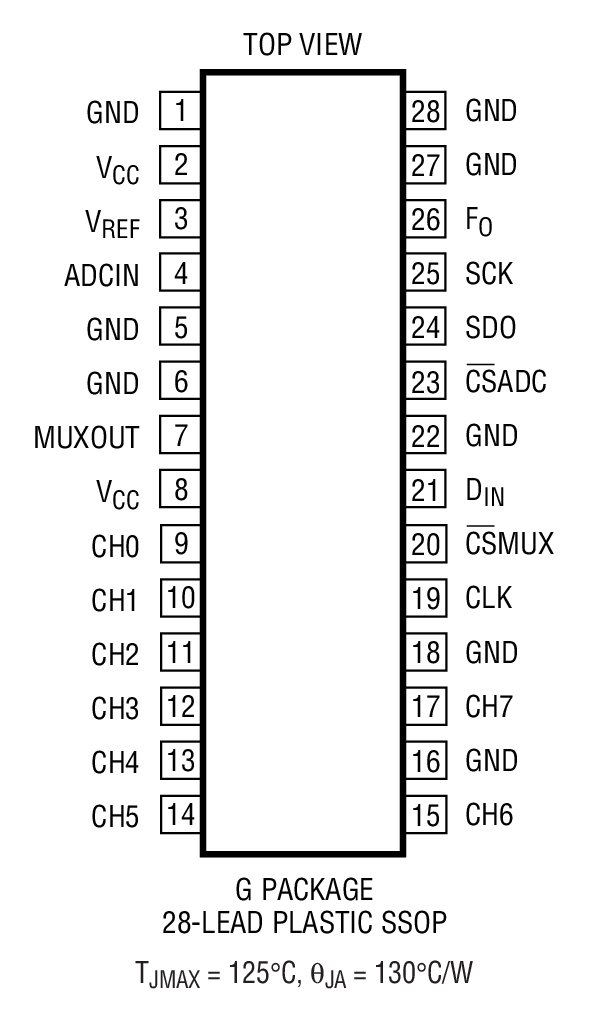

• 引脚兼容的 4 通道 / 8 通道 24 位 ADC
• 单次转换数字滤波器稳定时间简化了多路复用

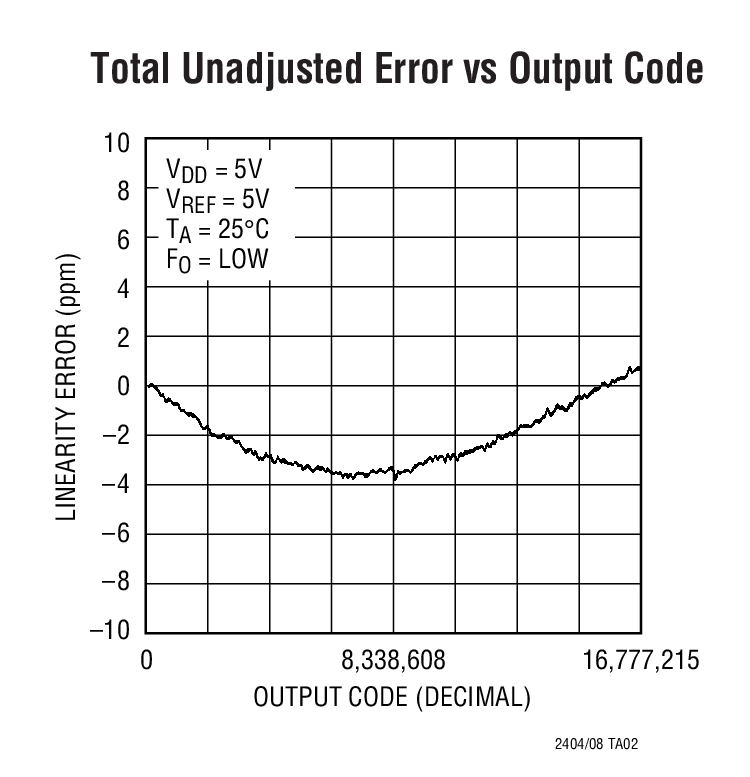

• 4ppm INL，无漏失码
• 4ppm 全标度误差
• 0.5ppm 偏移
• 0.3ppm 噪声
• 内部振荡器 – 无需外部组件
• 110dB 最小值、50Hz / 60Hz 陷波滤波器
• 基准输入电压：0.1V 至V_CC
• 非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
• 2.7V 至 5.5V 单电源操作
• 低电源电流 (200μA) 和自动停机

产品详情和应用

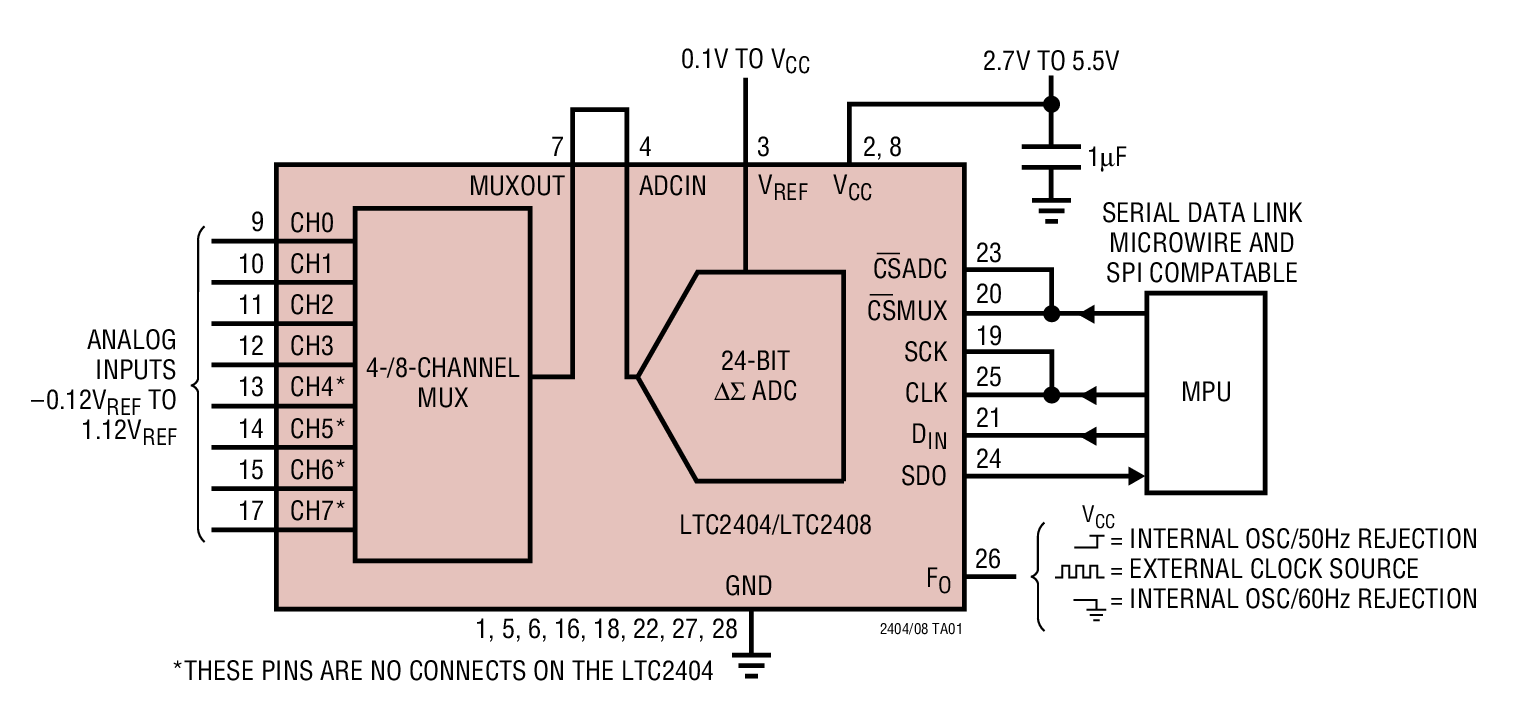

LTC^®2404 / LTC2408 是具集成化振荡器、4ppm INL 和 0.3ppm RMS 噪声的 4 通道/ 8 通道 2.7V 至5.5V 微功率 24 位 A/D 转换器。这两款器件采用增量-累加技术，并提供了适合多路复用应用的单周期数字滤波器稳定时间 (无延迟)。通道改变之后的第一个转换始终是有效的。可通过单个引脚对 LTC2404 / LTC2408 进行配置，以在 50Hz 或 60Hz ±2% 频率条件下实现优于 110dB 的抑制性能，或者，也可针对一个用户定义的 1Hz 至 120Hz 抑制频率通过一个外部振荡器来驱动 LTC2404 / LTC2408。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 V_CC 之间的任何外部基准电压。凭借其 –12.5% V_REF 至 112.5% V_REF的扩展输入转换范围，LTC2404 / LTC2408 顺利地解决了之前传感器或信号调理电路的偏移和超范围问题。

LTC2404 / LTC2408 通过一个与 SPI 和MICROWIRE^™协议相兼容的灵活四线式数字接口进行通信。

应用

• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 6 位数字电压表 (DVM)
