特性

产品详情和应用

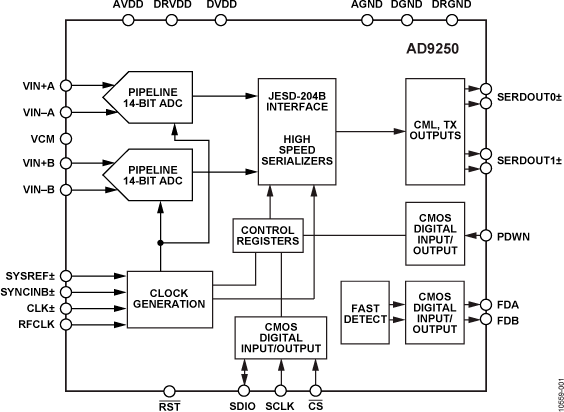

AD9250是一款双通道14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

默认情况下，ADC输出数据直接路由至两个JESD204B串行输出通道，这些输出设置为CML电平。四种模式支持M = 1或2（单通道或双通道转换器）与L = 1或2（单通道或双通道）的任意组合。在双通道ADC模式下，数据可以通过两个通道以最高采样速率250 MSPS发送。但是，如果通过一个通道发送数据，则仅支持最高125 MSPS的采样速率。器件提供同步输入（SYNCINB±和SYSREF±）。

需要时，灵活的关断选项可以明显降低功耗。每个通道通过专用快速检测引脚支持可编程超量程电平检测。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

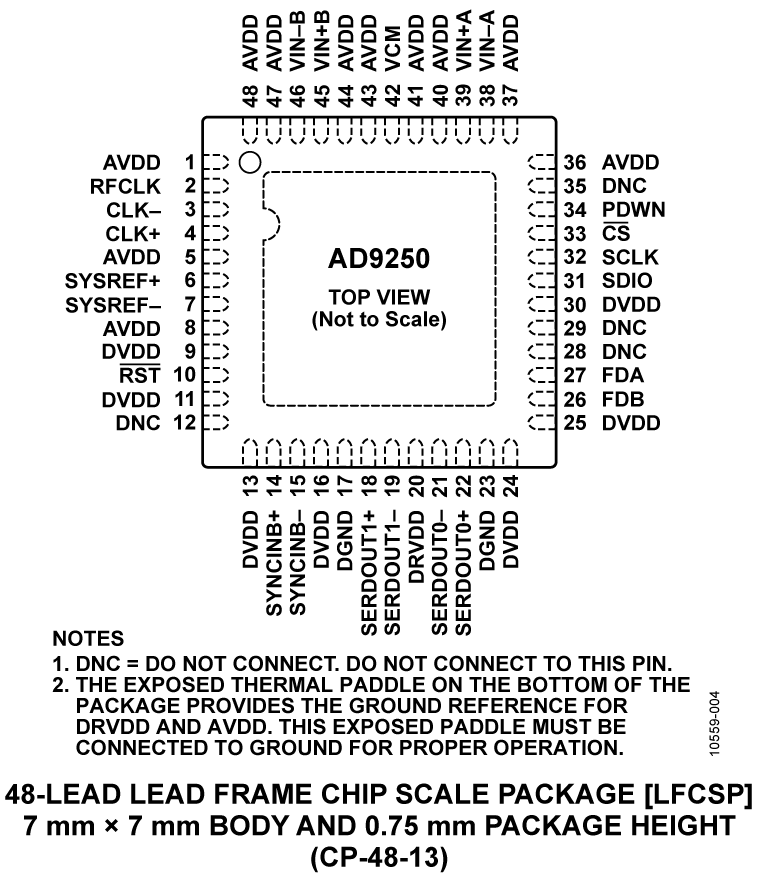

AD9250采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

1. 集成双通道、14位、170 MSPS/250 MSPS ADC。
2. 可配置的JESD204B输出模块支持每通道最高5 Gbps的采样速率。
3. 片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。
4. 支持可选RF时钟输入以简化系统板设计。
5. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
6. 采用1.8 V单电源供电。
7. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、省电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。
