ADI亚德诺 AD7612 产品介绍

2026-03-09 0次

特性

多引脚/软件可编程输入范围：5 V、10 V、±5 V、±10 V
输入范围/模式选择：引脚或串行SPI^®-兼容
吞吐量
750 kSPS （Warp模式）
600 kSPS （正常模式）
500 kSPS （脉冲模式）
积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（FSR为±23 ppm）
16位分辨率、无失码
信噪比：最小值92 dB（5 V） @ 2 kHz，典型值94 dB （±10 V） @ 2 kHz

总谐波失真：典型值−107 dB
iCMOS™ 工艺技术
5 V内部基准电压：典型漂移量为3 ppm/°C；TEMP输出
无流水线延迟（SAR架构）
并行（16位或8位总线）和串行5 V/3.3 V接口
SPI-/QSPI^™-/MICROWIRE^™-/DSP 兼容

产品详情和应用

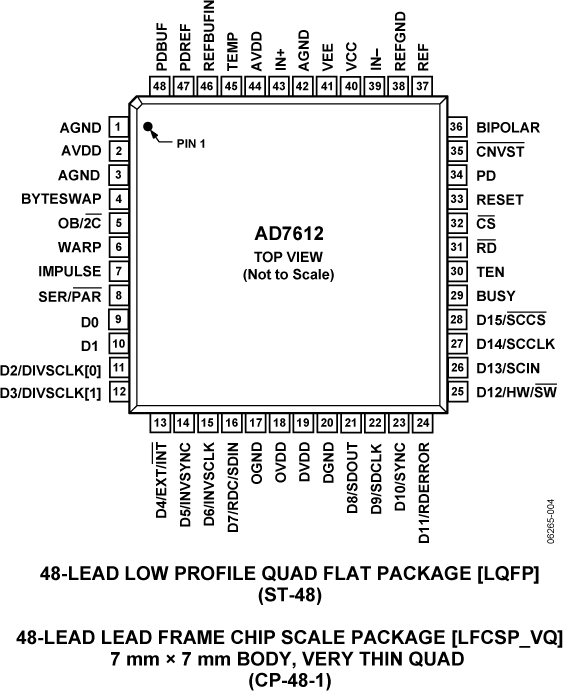

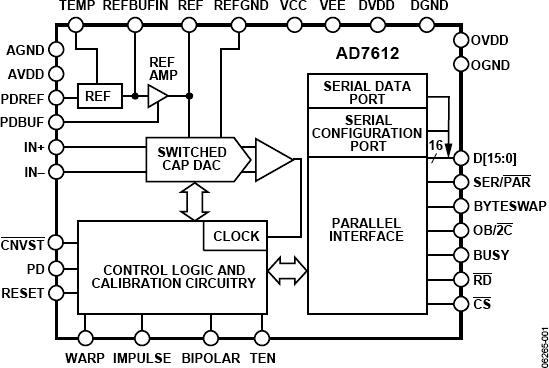

AD7612是一款16位电荷再分配逐次逼近型寄存器（SAR）架构的模数转换器（ADC），采用ADI公司的iCMOS高电压工艺制造。该器件的输入范围和工作模式可通过硬件或专用只写串行配置端口来配置。AD7612内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路，以及串行和并行系统接口端口。在CNVST的下降沿，它对IN+和IN-之间的电压差进行采样。AD7612具有四种不同的模拟输入范围和三种不同的采样模式：Warp模式适用于最高吞吐量，正常模式适用于最高异步吞吐量，而在脉冲模式下，功耗与吞吐量呈线性比例关系。工作温度范围为-40°C至+85°C。

产品聚焦

可编程输入范围和模式选择,可通过引脚或串行端口选择输入范围/模式。
高吞吐量。Warp模式下，AD7612的吞吐量为750 kSPS。
出色的线性度，16位无失码，积分非线性 (INL) 最大值为±1.5 LSB。
内部基准电压。采用5 V内部基准电压，典型漂移量为±3 ppm/°C，带有片内温度传感器。
串行或并行接口，多功能并行（16位或8位总线）或双线串行接口配置，3.3 V或5 V逻辑兼容。

应用

过程控制
医疗仪器
高速数据采集
数字信号处理
仪器仪表
频谱分析
自动测试设备
