特性

• 采用 MSOP 封装的 12 位、150ksps ADC
• 单 3V 电源
• 低电源电流：450μA (典型值)
• 自动停机功能可把电源电流减小至 10μA (在 1ksps)
• 真正的差分输入
• 单通道 (LTC1860L) 或双通道 (LTC1861L) 版本
• SPI/MICROWIRE™ 兼容型串行 I/O
• LTC1285 / LTC1288 的高速升级版器件
• 与 16 位 LTC1864L / LTC1865L 引脚兼容
• 无最小数据传输速率

产品详情和应用

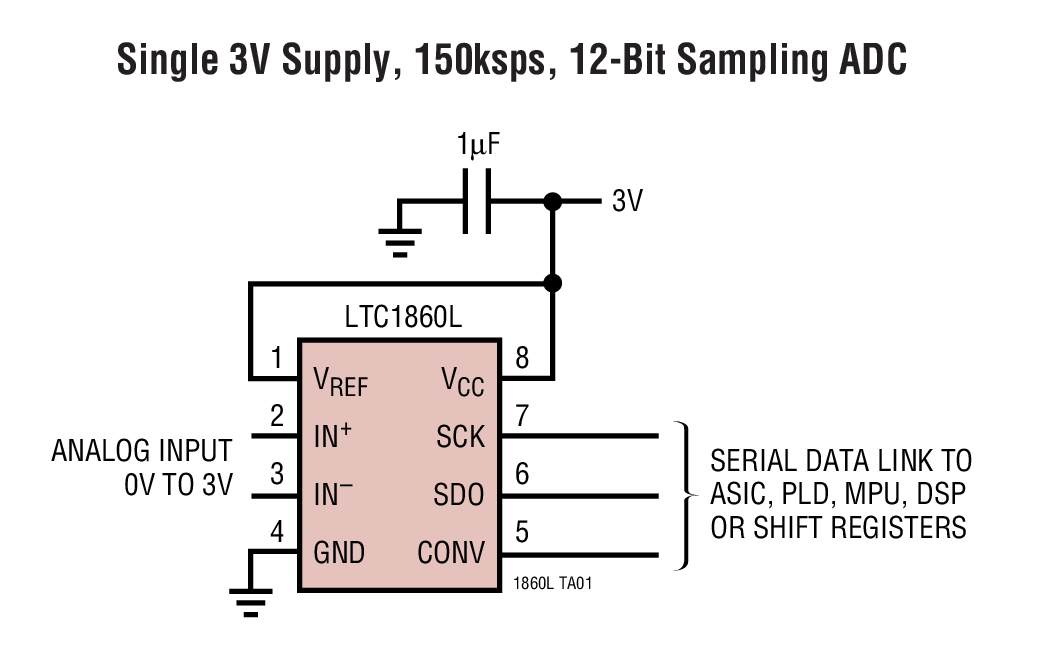

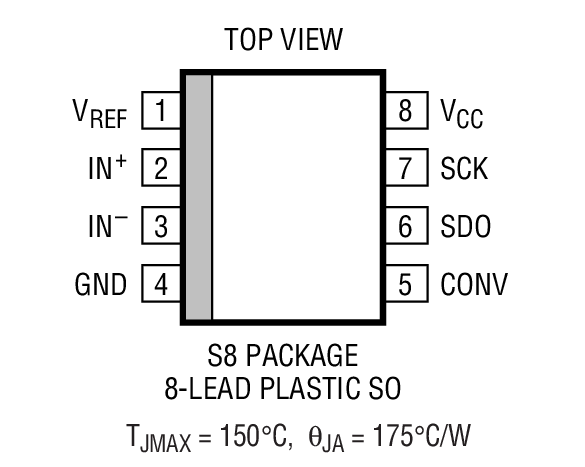

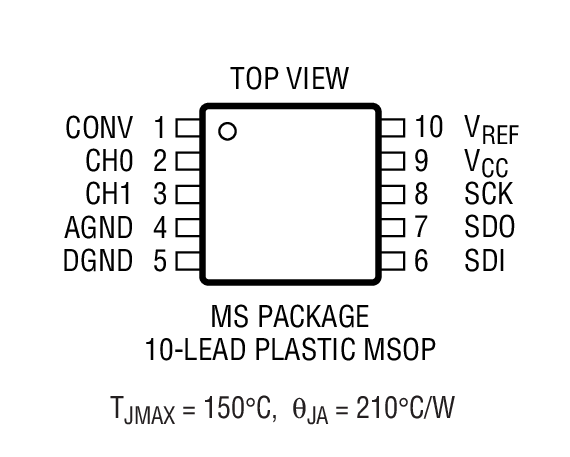

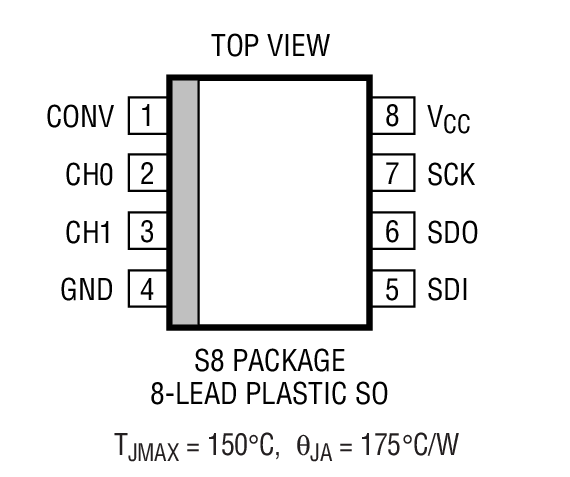

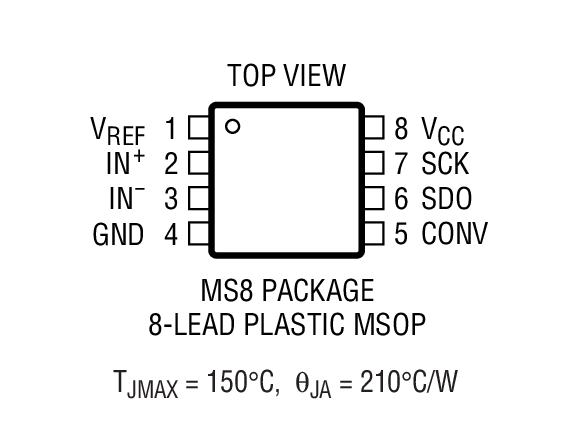

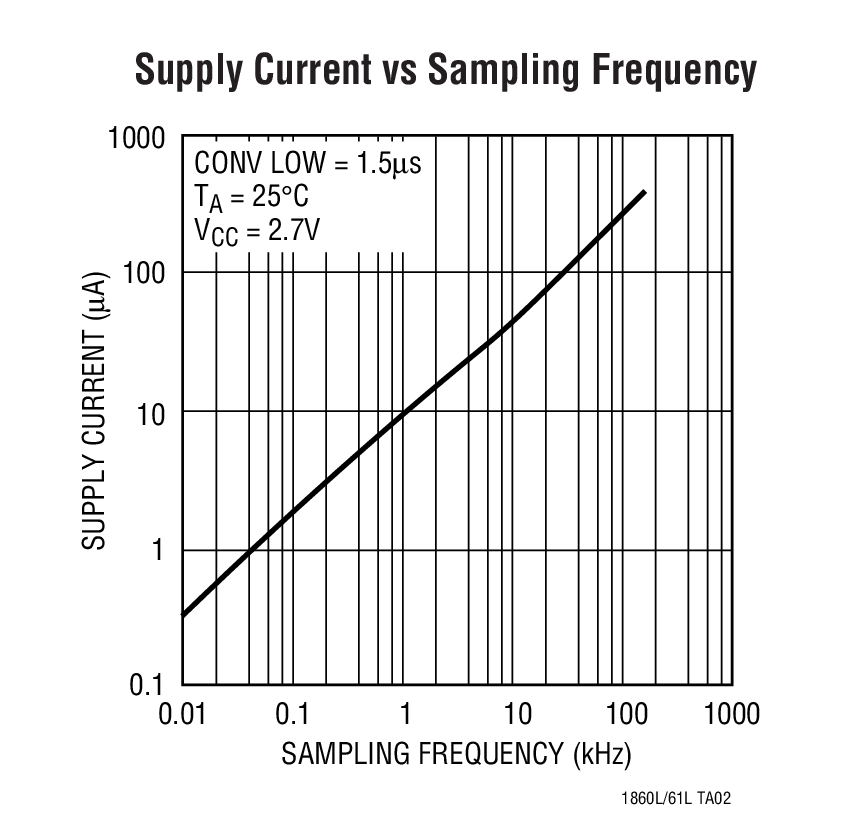

LTC^®1860L / LTC1861L 是采用 MSOP 和 SO-8 封装的 12 位 A/D 转换器，它们依靠单 3V 电源工作。在 150ksps 采样速率条件下，电源电流仅为 450μA。在较低的速度下，电源电流将减小，原因是 LTC1860L / LTC1861L 在转换操作之间将自动断电。这些 12 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1860L 具有一个差分模拟输入和一个外部基准引脚。LTC1861L 提供了一个可利用软件来选择的双通道 MUX 和一个外部基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 工作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。

应用

• 高速数据采集
• 便携式或紧凑型仪表
• 低功率电池供电式仪表
• 隔离式和 / 或远程数据采集
