ADI亚德诺 AD9246 产品介绍
2026-03-09
0次
特性
- 1.8 V模拟电源供电
- 1.8 V至3.3 V输出电源
- 信噪比(SNR)：71.7 dBc（72.7 dBFS，至70 MHz输入）
- 无杂散动态范围(SFDR)：85 dBc（至70 MHz输入）
- 低功耗：395 mW (125 MSPS)
- 差分输入、650 MHz带宽
- 片内基准电压源和采样保持放大器
- DNL = ±0.4 LSB
- 灵活的模拟输入范围：1 V p-p至2 V p-p范围
- 数据格式：偏移二进制、格雷码或二进制补码
- 数据输出时钟和时钟占空比稳定器
- 串行端口控制
- 生成内置可选择数字测试码
- 可编程时钟与数据对准
产品详情和应用

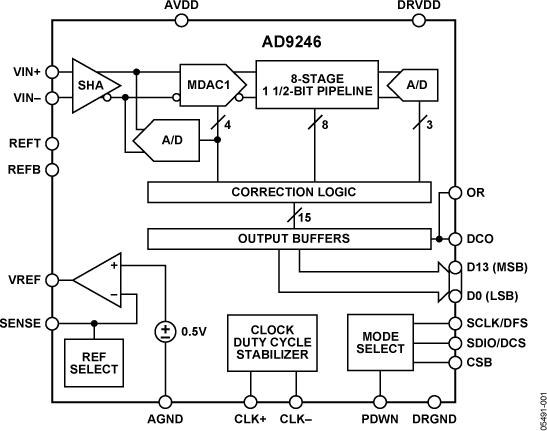

AD9246是一款单芯片、1.8 V单电源供电的14-bit、80 MSPS/ 105 MSPS/125 MSPS模数转换器（ADC），内置采样保持放大器（SHA）与片上基准电压源。AD9246采用带输出误差修正逻辑电路的多级差分流水线结构，以125MSPS的转换速率提供14bit精度，而且保证在整个工作温度范围内无失码。
宽带宽、真正的差分SHA允许各种用户可选择的输入范围与失调电压，包括单端应用。AD9246适合多通道系统中，在连续通道内进行满量程电压电平切换，以及在超过奈奎斯特速率的频率范围进行单通道采样输入。同以往的ADC相比，AD9246集低功耗与低成本于一体，非常适合通信、成像以及医疗超声应用。
差分时钟输入信号控制所有的内部转换周期。占空比稳定器（DCS）能够补偿时钟占空比的各种变化，同时保持出众的整体ADC性能。
数字输出数据以偏移二进制、格雷码或二进制补码形式进行显示。数据输出时钟（DCO）可用于确保带有接收逻辑的适当的锁存定时。

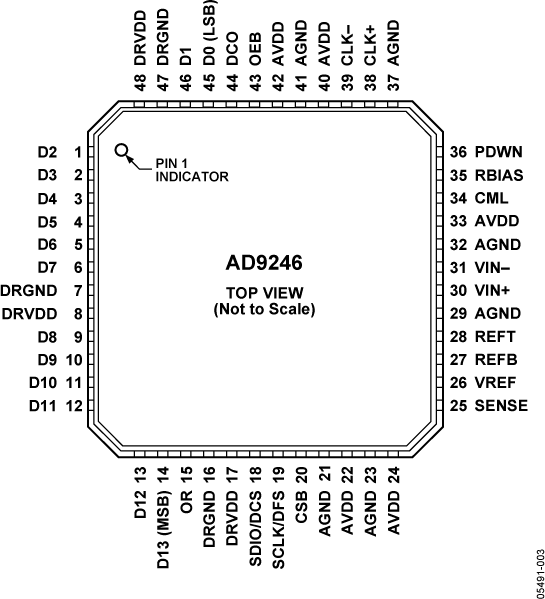

AD9246采用48引脚LFCSP_VQ封装，工作温度范围为：-40°C～+85°C。
产品聚焦
- AD9246采用1.8 V单电源供电，具有独立的数字输出驱动电源，符合1.8 V～3.3 V逻辑电路需求。
- 获得专利的SHA输入在输入频率高至225 MHz时保持优良的性能。
- 时钟DCS在较宽的时钟脉冲宽度范围内保持整体ADC性能。
- 标准的串行端口接口支持各种产品特性与功能，如数据格式化（补码二进制、二进制补码或格雷码）、时钟DCS、断电以及电压基准模式、
- AD9246与AD9233引脚兼容，允许从12 bit向14 bit的简单转换。
应用
- 超声设备
- 通信接收机IF（中频）采样
- IS-95， CDMA-One， IMT-2000等通信接收机IF（中频）采样
- 电池供电的仪器仪表
- 手持式示波器
- 低成本数字示波器
