特性

• 吞吐速率：10 MSPS
• 信噪比(SNR)：91.5 dB
• 16位无失码
• 积分非线性(INL)：±0.45 LSB
• 微分非线性(DNL)：±0.35 LSB
• 功耗：136 mW

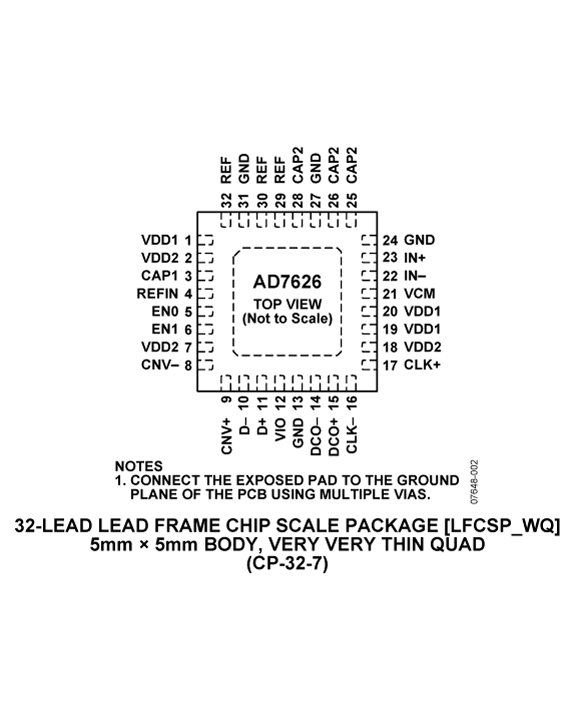

• 32引脚LFCSP封装(5 mm × 5 mm)
• SAR架构
  • 无延迟/无流水线延迟
• 16位分辨率、无失码
• 零误差：±1 LSB
• 差分输入范围：±4.096 V
• 欲了解更多特性，请参考数据手册

产品详情和应用

AD7626是一款采用逐次逼近寄存器(SAR)架构的16位、10 MSPS电荷再分配模数转换器(ADC)。SAR架构提供无与伦比的噪音性能（91.5 dB SNR）和线性度（±0.45 LSB INL）。AD7626集成一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV边沿，对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V至REF之间、相位相反。基准电压（REF）为4.096 V；它既可以由内部产生，也可以由外部提供。

所有转换结果通过一个低压差分信号(LVDS)自时钟或回波时钟串行接口即可获得，从而减少了外部硬件连接。

AD7626采用32引脚5mm × 5 mm LFCSP封装，工作温度范围为−40°C至+85°C。

应用

• 数字成像系统
  –数字X射线
  –数字MRI
  –CCD和红外摄像机
• 高速数据采集
• 高动态范围通信接收机
• 频谱分析
• 测试设备
