特性

• 与高速I²C兼容的串行接口
  • 400kHz快速模式
  • 1.7MHz高速模式
• 单电源供电
  • 2.7V至3.6V (MAX1037/MAX1039)
  • 4.5V至5.5V (MAX1036/MAX1038)
• 内部基准
  • 2.048V (MAX1037/MAX1039)
  • 4.096V (MAX1036/MAX1038)
• 外部基准：1V至V_DD
• 内部时钟
• 4通道单端或2通道伪差分输入(MAX1036/MAX1037)
• 12通道单端或6通道伪差分输入(MAX1038/MAX1039)
• 带有通道扫描模式的内部FIFO
• 低功耗
  • 188ksps时为350µA
  • 75ksps时为110µA
  • 10ksps时为8µA
  • 关端模式下为1µA
• 可编程配置单极性或双极性
• 小型封装
  • 8引脚SOT23封装(MAX1036/MAX1037)
  • 16引脚QSOP封装(MAX1038/MAX1039)

产品详情和应用

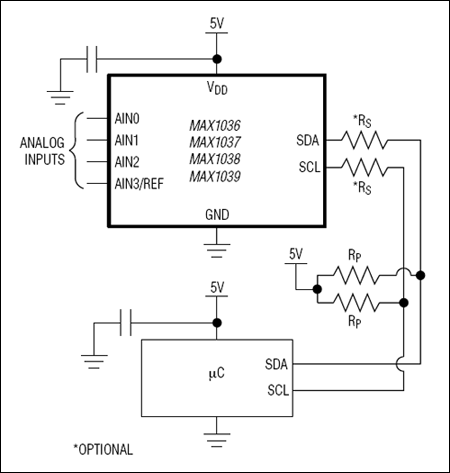

MAX1036–MAX1039为低功耗、8位、多通道模/数转换器(ADC)，具有内部采样/保持(T/H)、电压基准、时钟以及一个与I²C兼容的2线串行接口。这些器件由单电源供电，运行于188ksps最大采样率时，仅需350µA的电流。AutoShutdown™模式下，器件能够在两次转换之间使电源电流减小到1µA以内(低吞吐率时)。MAX1036/MAX1037各有四个模拟输入通道，而MAX1038/MAX1039有十二个模拟输入通道。模拟输入可通过软件设置为单极性或双极性、单端或伪差分模式。

满量程模拟输入范围由内部基准或外部施加的基准电压决定，其中外部基准电压范围从1V至V_DD。MAX1037/MAX1039具有2.048V的内部基准，而MAX1036/MAX1038具有4.096V的内部基准。

MAX1036/MAX1037提供8引脚SOT23封装，而MAX1038/MAX1039提供16引脚QSOP封装。MAX1036–MAX1039保证工作于扩展工业级温度范围(-40°C至+85°C)。有关10位ADC器件请参考MAX1136–MAX1139，有关12位ADC器件请参考MAX1236–MAX1239。

应用

• 电池供电测试设备
• 手持式便携应用
• 医疗仪器
• 接收信号强度指示
• 太阳能供电远端系统
• 系统监控
