特性

• 10Msps采样速率
• 单 5V 电源或 ±5V 电源
• 71dB S/(N + D) 和 83dB SFDR (在奈奎斯特频率)
• 100MHz 满功率带宽采样
• 输入 PGA

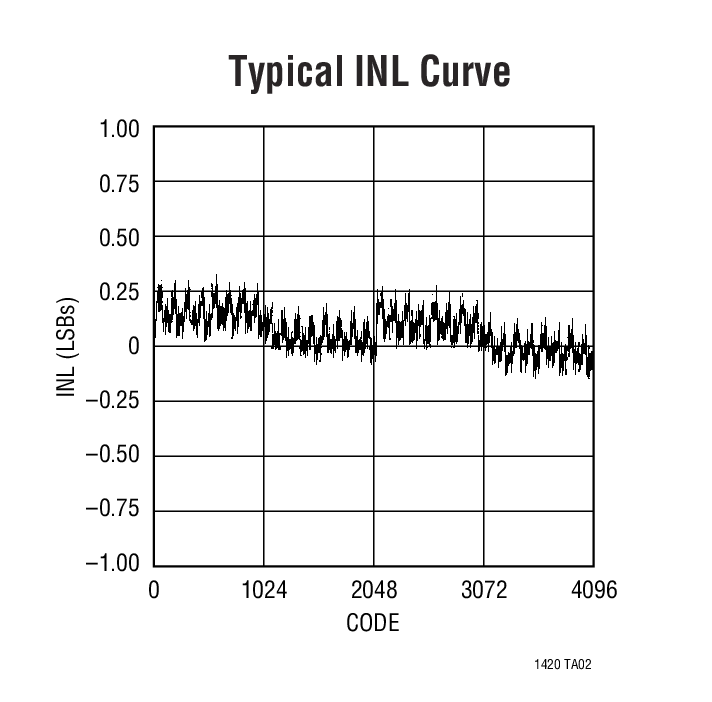

• 积分非线性误差 < 0.35LSB
• 差分非线性 < 0.25LSB
• ±2.048V、±1.024V 和 ±0.512V 双极性输入范围
• 超范围指示器
• 具 75dB CMRR 的真正差分输入
• 功耗：250mW

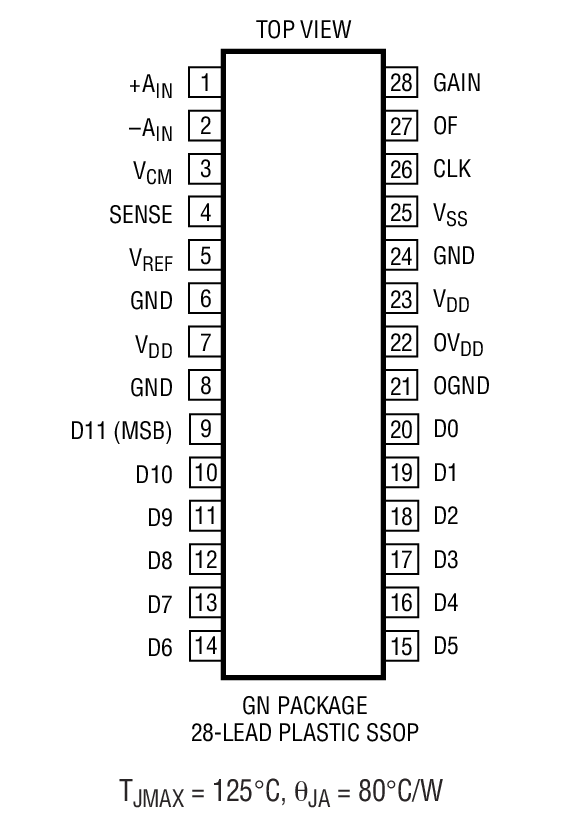

• 28 引脚窄体 SSOP 封装

产品详情和应用

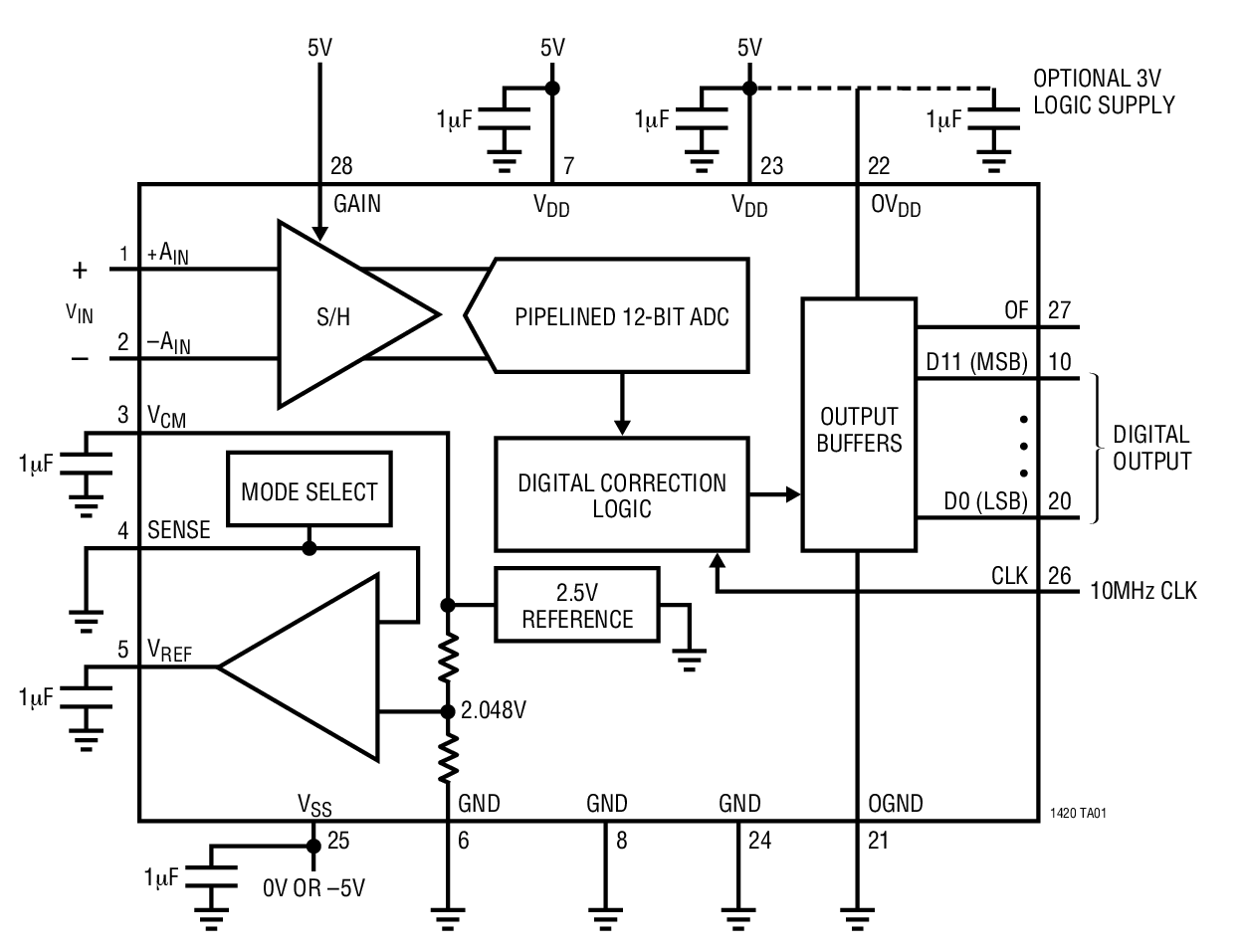

LTC^®1420 是一款 10Msps、12 位采样 A/D 转换器，其仅从单 5V 或双 ±5V 电源吸取 250mW 功率。这款易用型器件包括一个高动态范围采样及保持电路、一个精准型基准和一个可编程增益放大器 (PGA) 输入电路。

LTC1420 具有一个灵活的输入电路，可提供 ±2.048V、±1.024V 和 ±0.512V 的全标度输入范围。输入共模电压是任意的，但是为单电源应用提供了一个 2.5V 基准。输入 PGA 具有一个数字式可选的 1x 或 2x 增益。

最大 DC 规格包括 ±1LSB INL 和 ±1LSB DNL (在整个温度范围内)。出色的 AC 性能包括 71dB S/(N + D) 和 83dB SFDR (在 5MHz 奈奎斯特输入频率)。

该器件独特的差分输入采样及保持电路能够在高达其100MHz 带宽采集单端或差分输入信号。75dB的共模抑制使得用户能够通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。一个单独的输出逻辑电源允许直接连接至 3V 组件。

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统
