特性

• 12 位分辨率
• 500ksps 采样速率

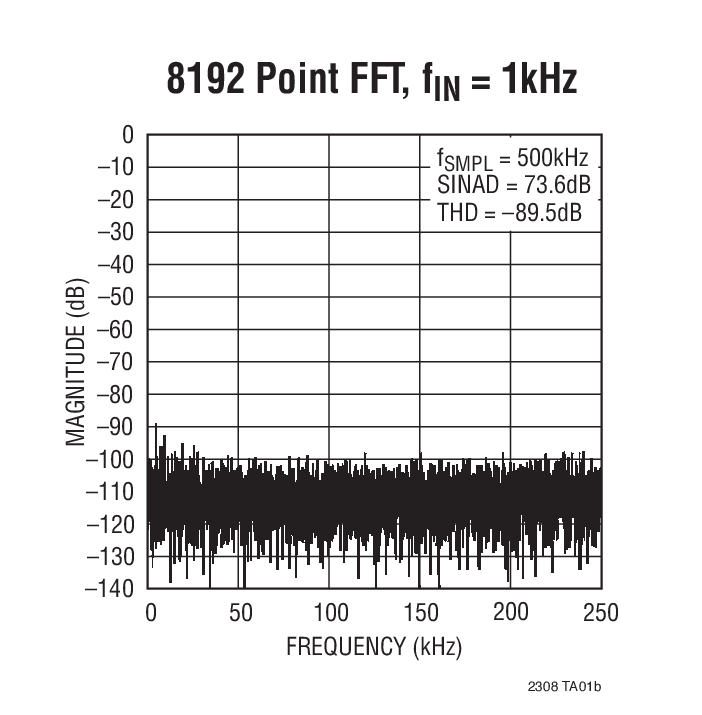

• 低噪声：SINAD = 73.3dB
• 保证无漏失码
• 单 5V 电源
• 自动停机功能可调节电源电流和采样速率
• 低功率：

  • 17.5mW (在 500ksps)
  • 0.9mW (打盹模式)
  • 35μW (睡眠模式)
• 内部基准
• 内部 8 通道多路复用器
• 内部转换时钟
• SPI/MICROWIRE^™ 兼容型串行接口
• 单极或双极输入范围 (可利用软件来选择)
• 单独的输出电源 OV_DD (2.7V 至 5.25V)

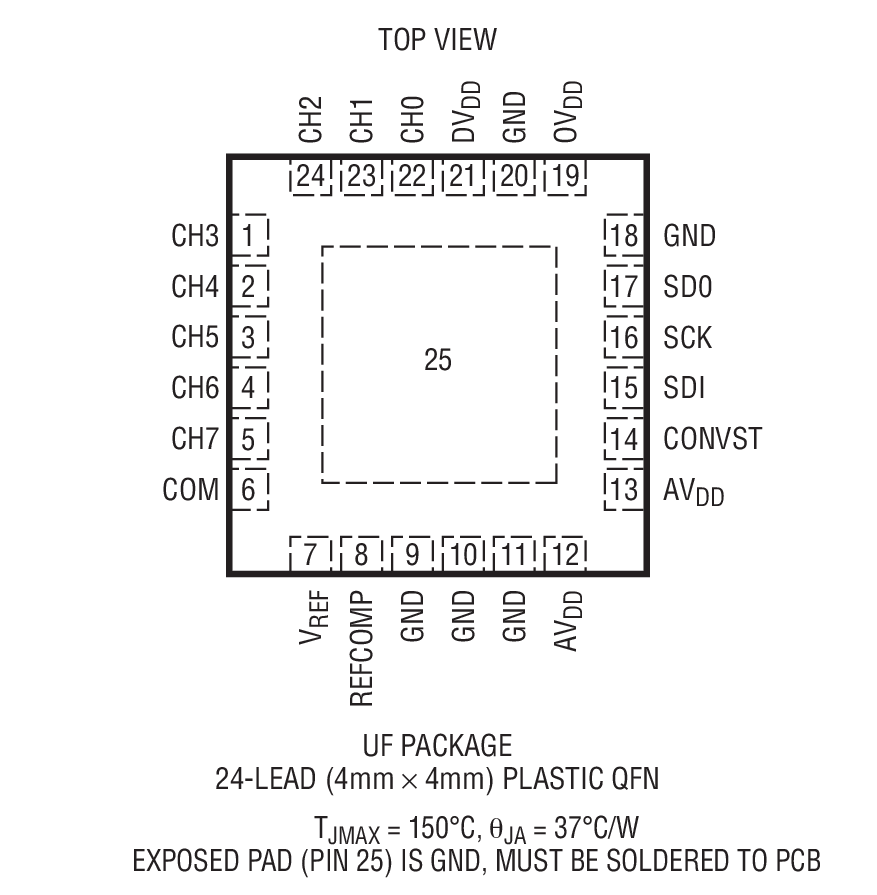

• 24 引脚 4mm x 4mm QFN 封装

产品详情和应用

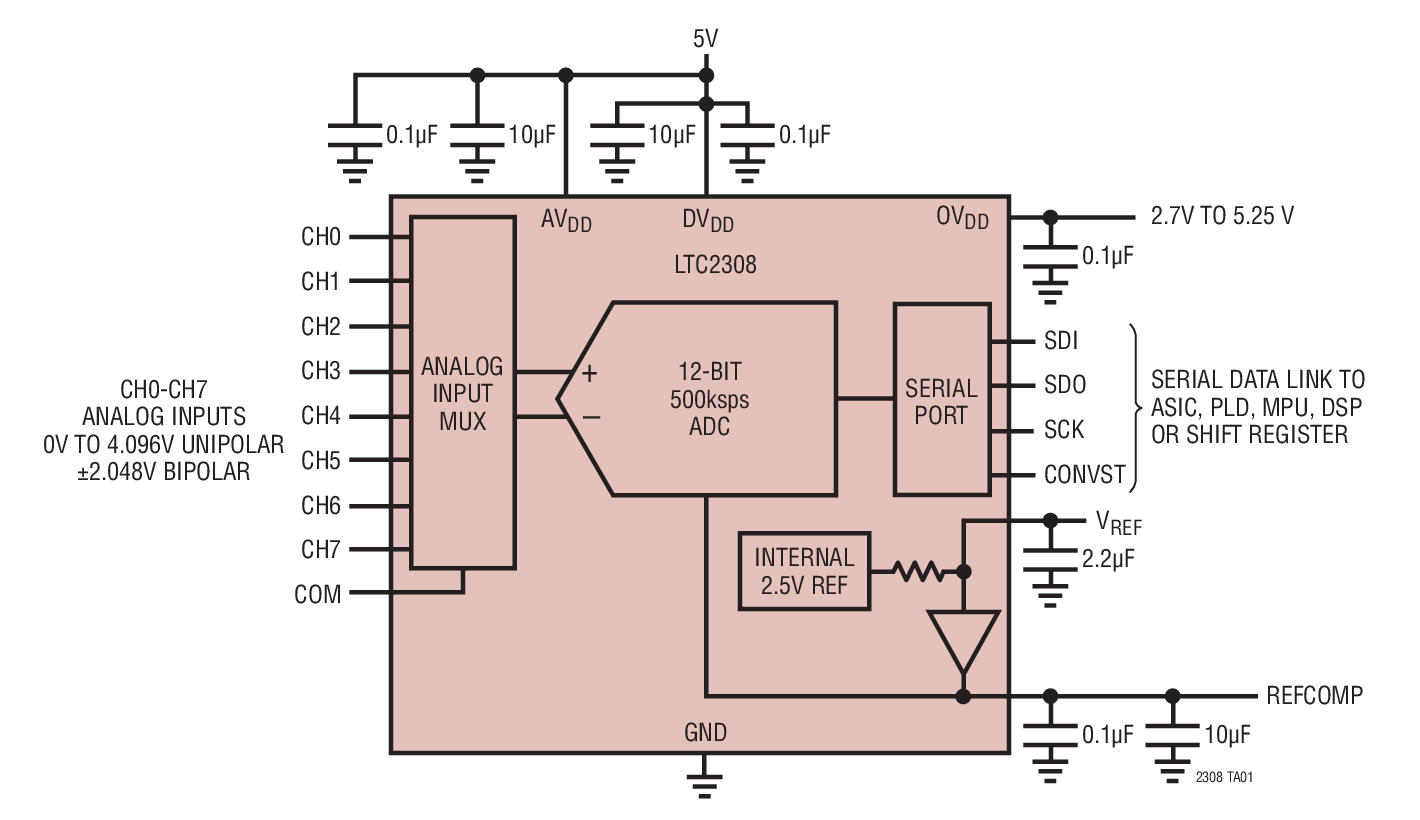

LTC^®2308 是一款低噪声、500ksps、8 通道、12 位 ADC，具有一个 SPI/MICROWIRE 兼容型串行接口。该 ADC 包括一个内部基准和一个全差分采样及保持电路，旨在降低共模噪声。内部转换时钟允许外部串行输出数据时钟 (SCK) 在高达 40MHz 的任何频率条件下运作。

LTC2308 采用单 5V 工作电源，并仅吸收 3.5mA 电流 (在 500ksps 采样速率条件下)。自动停机功能可把电源电流减小至 200μA (在 1ksps 采样速率条件下)。

LTC2308 采用小型 24 引脚 4mm x 4mm QFN 封装。内部 2.5V 基准和 8 通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2308 非常适合于电池供电型和便携式应用，而四线式 SPI 兼容型串行接口则令该 ADC 成为隔离型或远程数据采集系统的一种上佳配合。

• 高速数据采集
• 工业过程控制
• 电动机控制
• 加速计测量
• 电池供电型仪器
• 隔离型和 / 或远程数据采集
