特性

• 采样速率：200ksps
• 输入范围
  • 单极性：0V 至 10V、0V 至 5V 和 0V 至 4V
  • 双极性：±10V、±5V 和 ±3.3V
• 保证无漏失码
• 串行 I/O
• 单 5V 电源
• 功耗：65mW (典型值)
• 断电模式：50μW

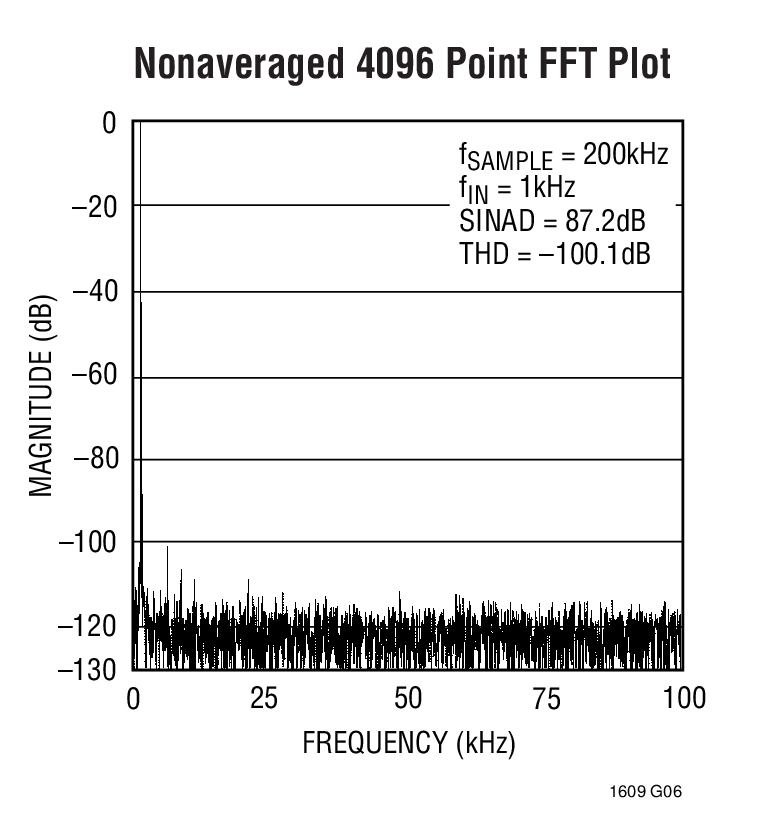

• SNR：87dB (典型值)
• 可采用内部或外部基准运作

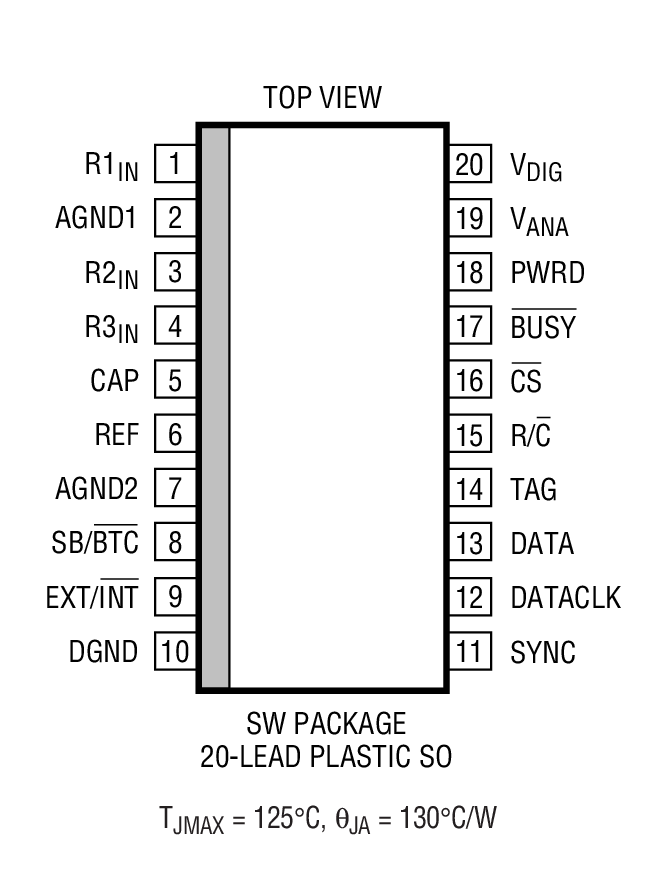

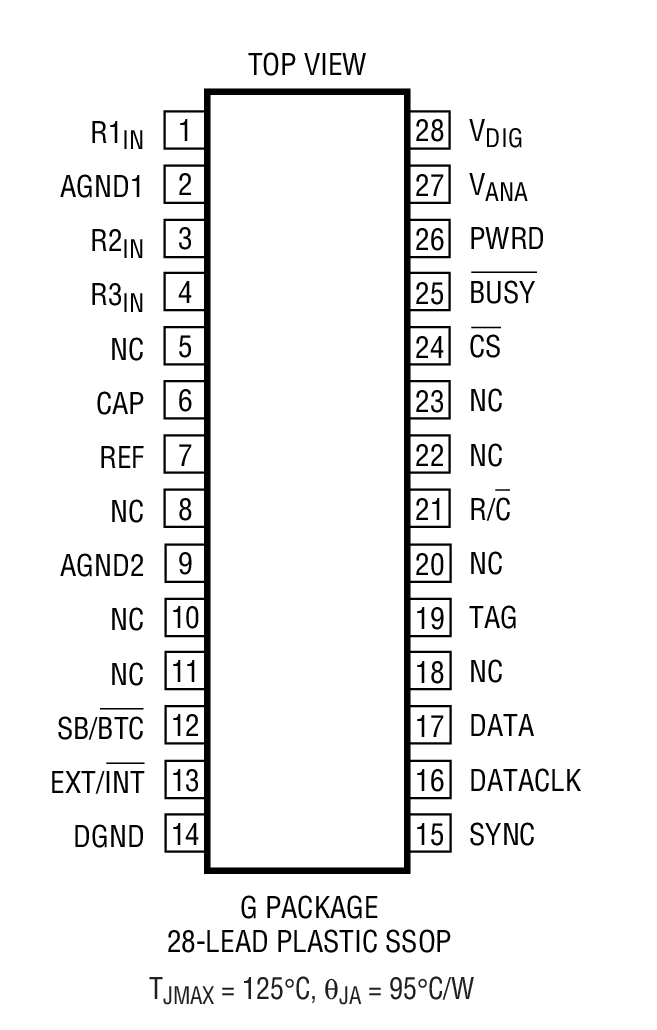

• 28 引脚 SSOP 封装和 20 引脚 SO 封装
• ADS7809 和 AD977A 的改良型第二供货源

产品详情和应用

LTC^®1609 是一款 200ksps、串行采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 65mW (典型值) 功率。这款易用型器件内置了一个采样及保持电路、一个精准型基准、一个开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。

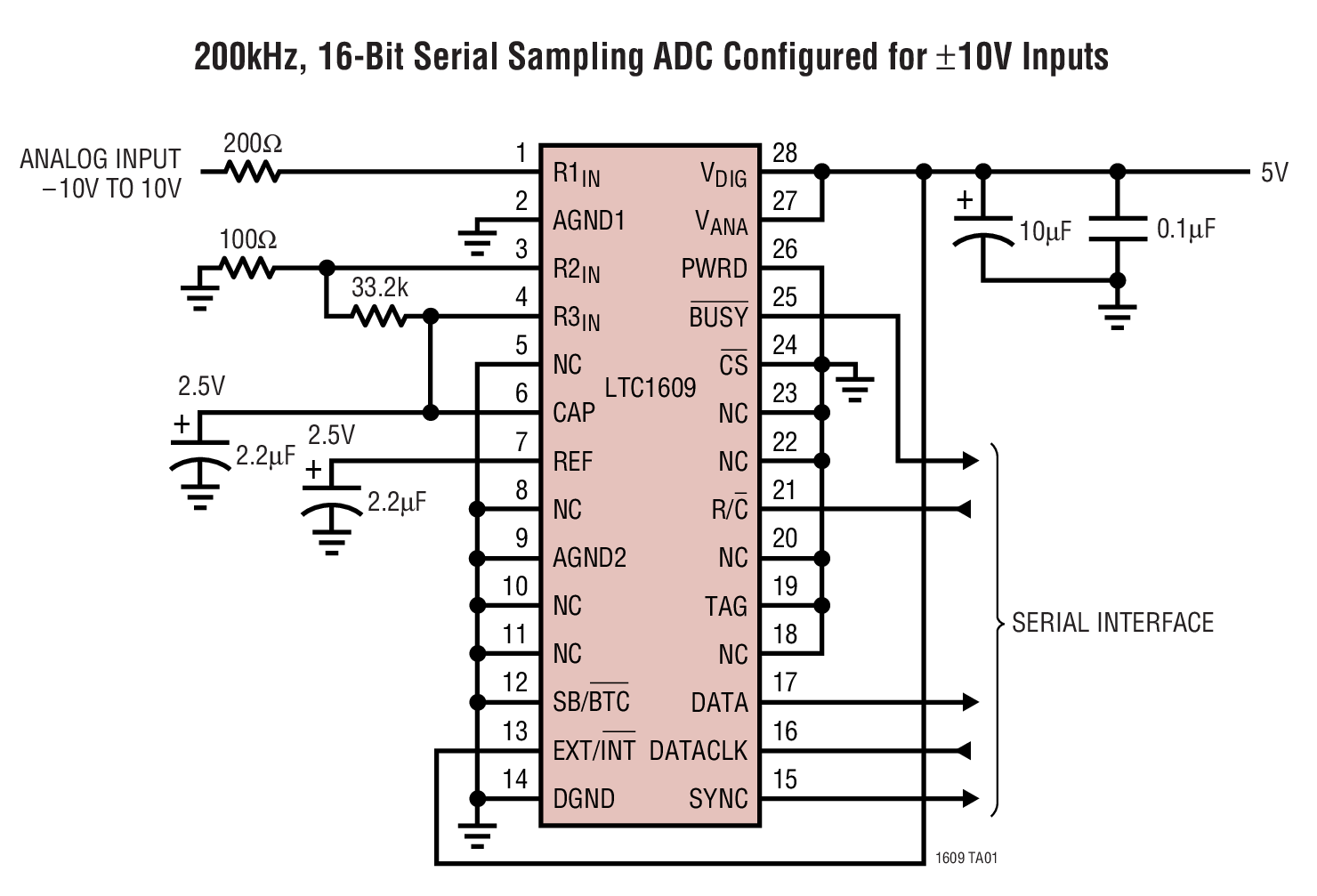

LTC1609 的输入范围规格为 ±10V、±5V 和 ±3.3V (双极性输入) 以及 0V 至 10V、0V 至 5V 和 0V 至 4V (单极性输入)。最大 DC 规格包括整个温度范围内的 ±2LSB INL 和16 位无漏失码。该器件具有 87dB 的典型信噪比。

该 ADC 具有一个高速串行接口。串行输出数据可采用内部串行移位时钟由时钟信号同步输出，或采用一个外部移位时钟由时钟信号同步输出。一个单独的转换起动输入 (R/C)和一个数据就绪信号(BUSY)简化了至 FIFO、DSP 和微处理器的连接。

应用

• 工业过程控制
• 多路复用数据采集系统
• 用于个人电脑 (PC) 的高速数据采集
• 数字信号处理
