特性

产品详情和应用

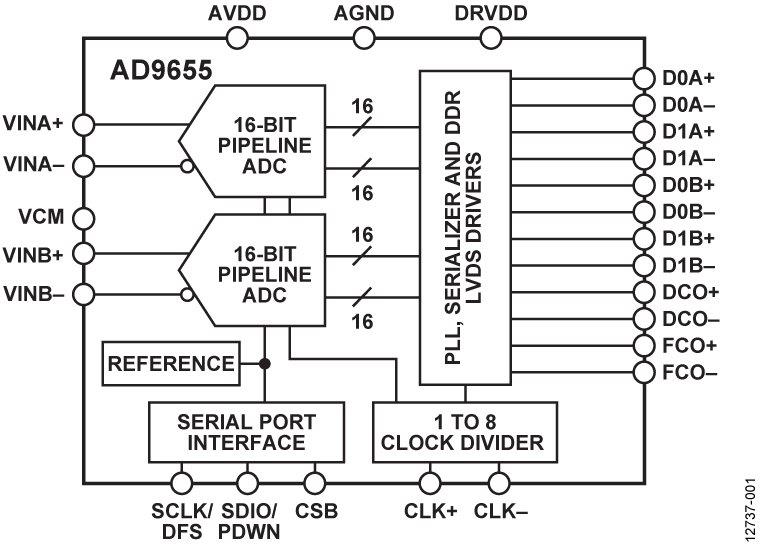

AD9655是一款双通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。 该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。 无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。 它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。 它还支持独立关断各通道。

在SPI省电模式下，D9655的功耗一般小于2 mW。 可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

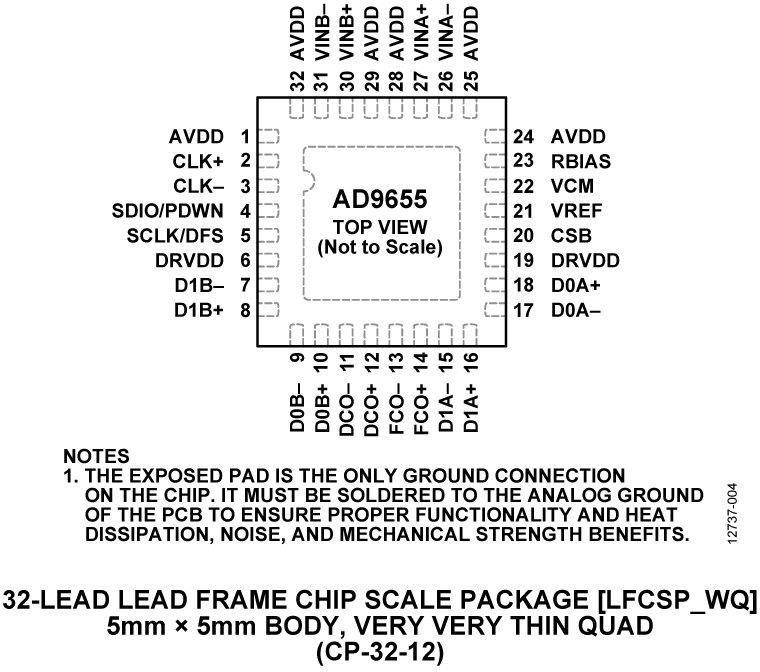

AD9655采用符合RoHS标准的32引脚LFCSP封装。 额定温度范围为−40°C至+85°C工业温度范围。该器件受美国专利保护。

产品特色

1. 小尺寸。 一个节省空间的小型封装中集成两个ADC。
2. 与AD9645 14位和AD9635 12位双通道ADC引脚兼容。
3. 易于使用。 DCO的工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
4. 使用灵活。 SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机
• GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 宽带数据应用
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 雷达/LIDAR
