ADI亚德诺 AD7767 产品介绍

2026-03-09 0次

特性

过采样逐次逼近型架构
高性能交流和直流精度、低功耗
115.5 dB动态范围、32 kSPS (AD7767-2)
112.5 dB动态范围、64 kSPS (AD7767-1)
109.5 dB动态范围、128 kSPS (AD7767)
总谐波失真：−118 dB
极低功耗
8.5 mW、32 kSPS (AD7767-2)
10.5 mW、64 kSPS (AD7767-1)
15 mW、128 kSPS (AD7767)
高直流精度
24位、无失码(NMC)
积分非线性：±3 ppm（典型值），±7.6 ppm（最大值）

低温度漂移
零误差漂移：15 nV/°C
增益误差漂移：0.4 ppm/°C
片内低通FIR滤波器
线性相位响应
通带纹波：±0.005 dB
阻带衰减：100 dB
支持1.8 V/2.5 V/3 V/3.6 V逻辑接口的2.5 V电源
灵活的接口选项
多器件同步
菊花链互连能力
省电功能
温度范围：−40°C至+105°C

产品详情和应用

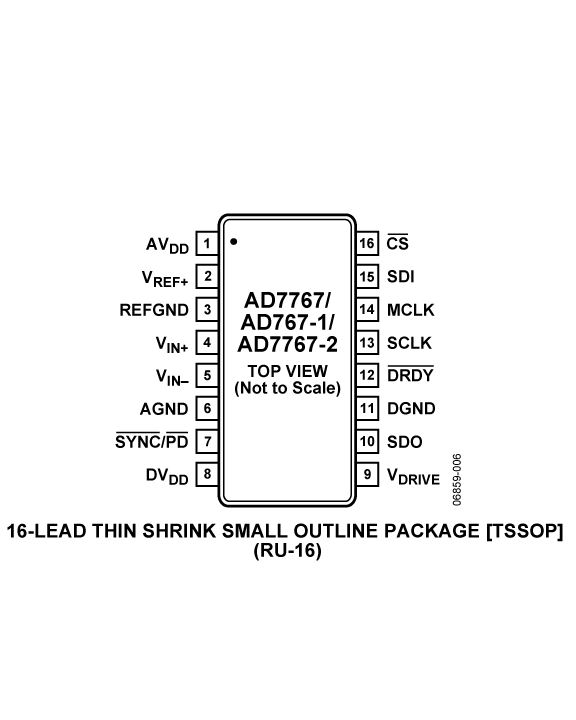

AD7767/AD7767-1/AD7767-2是高性能24位过采样SAR ADC（模数转换器）。这些器件具有较宽的动态范围和输入带宽，功耗分别只有15 mW、10.5 mW和8.5 mW，采用16脚TSSOP封装。

AD7767/AD7767-1/AD7767-2适用于超低功耗数据采集应用，例如基于PCI和USB的系统。这些器件具备24位分辨率、出色的信噪比(SNR)、宽动态范围和高直流精度，非常适合在较宽的动态范围测量小信号变化的应用。在这种应用中，这些器件能够精确地采集交流和直流信息。

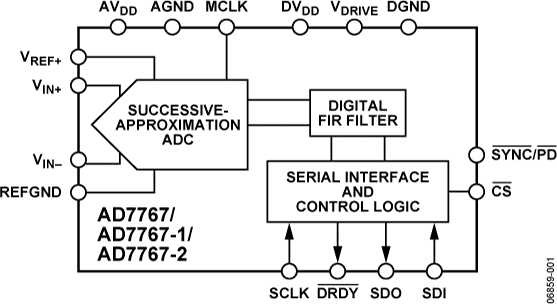

AD7767/AD7767-1/AD7767-2 片上集成数字滤波器（包括线性相位响应），通过过采样输入来消除带外噪声。这种过采样架构还减少了对前端抗混叠滤波的需求。AD7767还具有一个 SYNC/PD （同步/掉电）引脚，可用于多个AD7767器件之间的同步。另外，通过SDI引脚还能够实现多个AD7767器件的菊花链互连结构。

AD7767/AD7767-1/AD7767-2采用基于5 V基准电压的2.5 V电源工作，温度范围是-40°C至+105°C。

应用

低功耗PCI/USB数据采集系统
低功耗无线采集系统
振动分析
仪器仪表
高精度医学采集
