特性

• 采样速率：250ksps
• 单 5V 电源
• 双极输入范围：±10V
• 信噪比：90dB (典型值)
• 功耗：75mW (典型值)
• 保证无漏失码

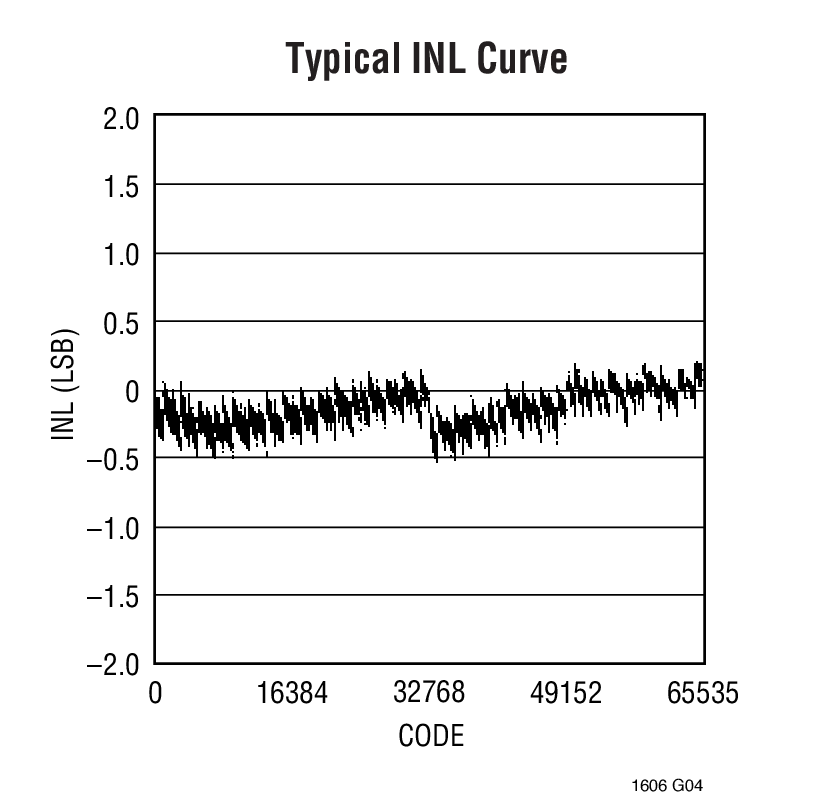

• 积分非线性：±2.0LSB (最大值)
• 可采用内部或外部基准运作
• 内部同步时钟

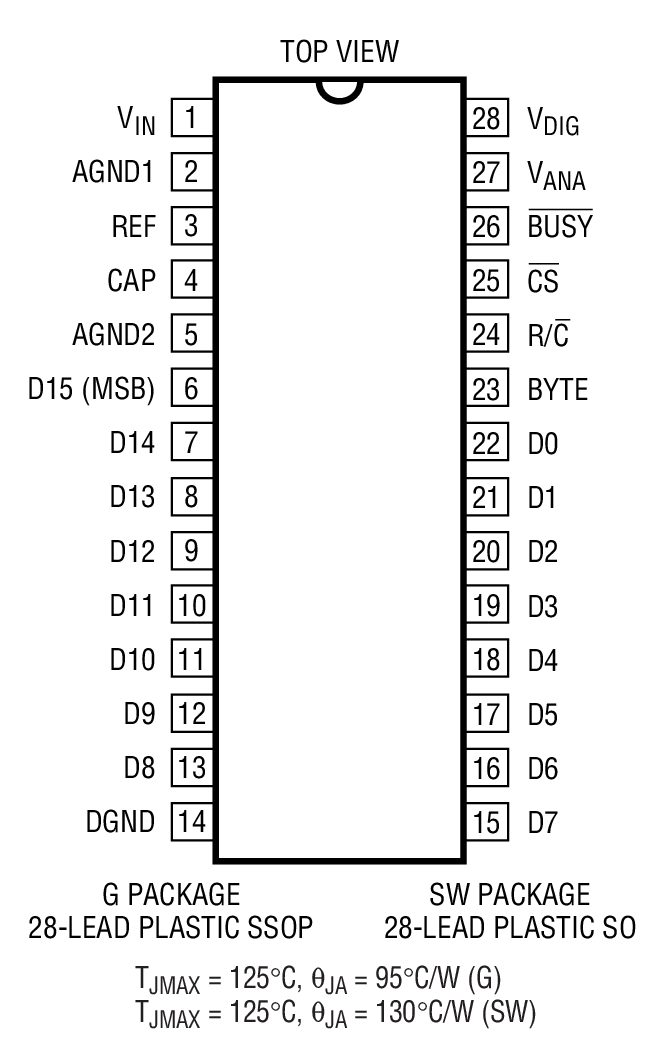

• 28 引脚 SSOP 封装和 SO 封装
• 100ksps 器件版本 (LTC1605)
• AD976A 和 ADS7805 的改良型第二供货源
• 采用 28 引脚塑料 SSOP 封装和 SO 封装

产品详情和应用

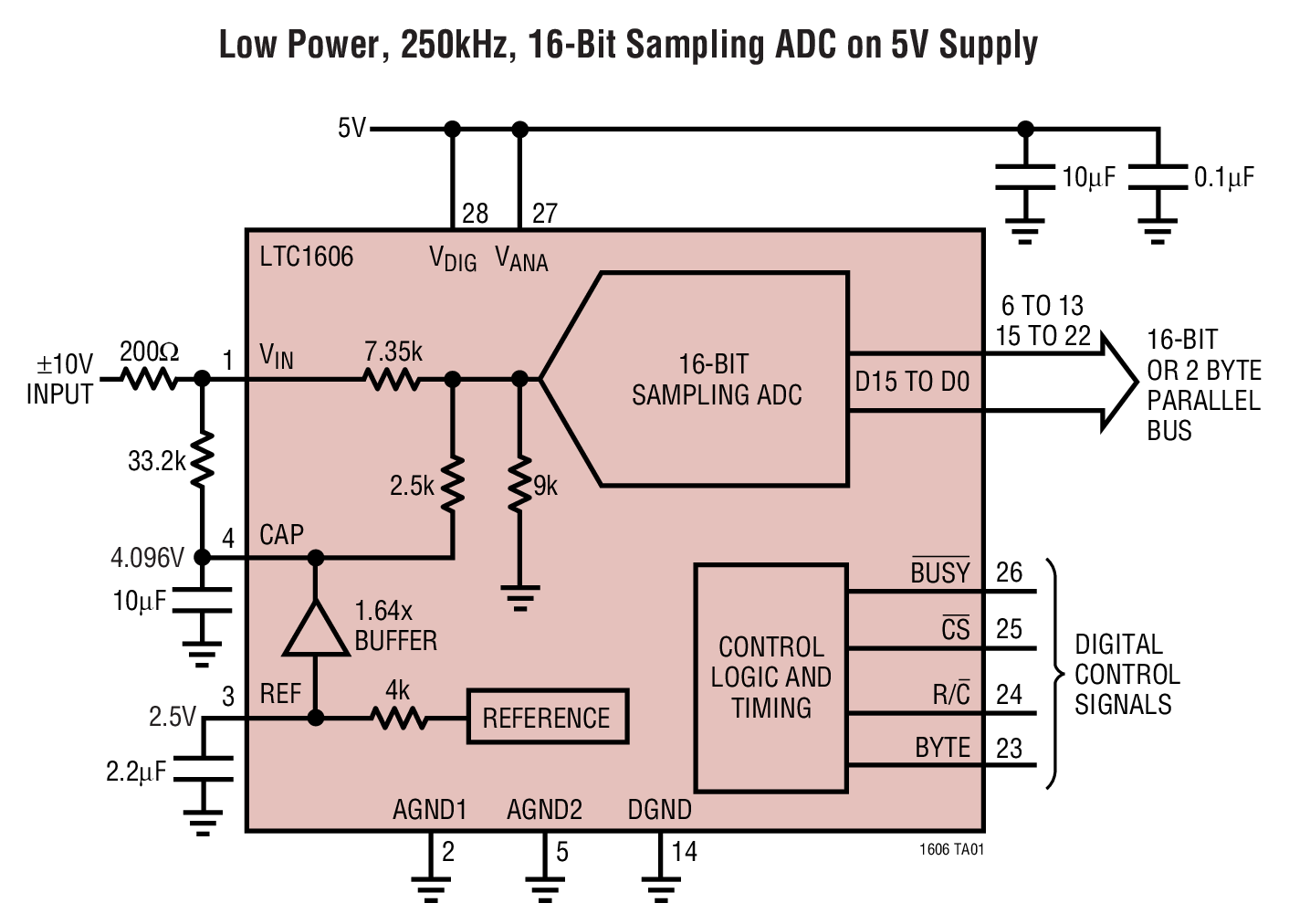

LTC^®1606 是一款 250ksps、采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 75mW (典型值) 功率。这些易用型器件内置了采样及保持电路、精准型基准、开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。

LTC1606 的输入范围为业界标准的 ±10V。最大 DC 规格包括整个温度范围内 ±2.0LSB INL 和 16 位无漏失码。如果要求在整个温度范围内提供更高的准确度，则可以使用一个外部基准。

与同类竞争器件相比，LTC1606 的信噪比改善了 3dB (达 90dB)，而且 RMS 转换噪声相比于同类竞争器件有所降低 (0.65LSB 对 1LSB)。

该 ADC 具有一个可兼容微处理器的 16 位或两字节并行输出端口。一个转换起动输入和一个数据就绪信号 (BUSY)简化了至 FIFO、DSP 和微处理器的连接。

应用

• 工业过程控制
• 多路复用数据采集系统
• 用于个人电脑 (PC) 的高速数据采集
• 数字信号处理
