特性

产品详情和应用

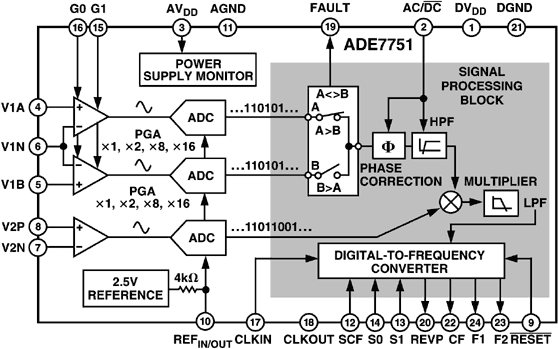

ADE7751是一款精确的容错电能计量IC，设计用于双线式配电系统。它基于线路电压和电流提供瞬时和平均实际功率。该产品的技术规格超越了IEC1036标准所列的精度要求。ADE7751上采用的模拟电路是ADC和基准电压源电路。所有其他信号处理（例如，乘法和滤波）都在数字域中实现。这种方式能够在极端环境条件下长期保持出色的稳定性和精度。

ADE7751集成了一种新颖的故障检测方案，该方案既在故障情况下发出警告，同时又允许ADE7751在故障事件期间继续进行精确的计费。ADE7751通过持续监控相位和零线（回路）电流来实现这一目的。如果上述电流相差超过12.5%，则表明有故障发生，此时取两个电流中较大的一者继续进行计费。通道之间的增益校准在器件外部予以调整。ADE7751采用SSOP封装，与AD7751引脚兼容，具有与AD7751相同的功能。不同在于其低频（F1/F2）和高频（CF）输出在所有负载条件下均保持同步。
