特性

• JESD204B（子类 1）编码串行数字输出
  • 每通道支持高达16 Gbps的通道速率
• 噪声密度
  • −152 dBFS/Hz（2.56 GSPS，满量程电压 = 1.7 V p-p）
  • -154 dBFS/Hz（2.56 GSPS，满量程电压 = 2.0 V p-p）
  • -154.2 dBFS/Hz（2.0 GSPS，满量程电压 = 1.7 V p-p）
  • -155.3 dBFS/Hz（2.0 GSPS，满量程电压 = 2.0 V p-p）
• 2.56 GSPS时每通道总功耗：1.55 W（默认设置）
• SFDR（2.56 GSPS编码时）
  • 73 dBFS（1.8 GHz A_IN，−2.0 dBFS）
  • 59 dBFS（5.53 GHz A_IN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• SNR（2.56 GSPS编码时）
  • 59.7 dBFS（1.8 GHzA _IN，−2.0 dBFS）
  • 53.0 dBFS（5.53 GHzA _IN，−2.0 dBFS）
    • 满量程电压 = 1.1 V p-p
• SFDR（2.0 GSPS编码时）
  • 78dBFS（900 MHz A_IN，−2.0 dBFS）
  • 62 dBFS（5.53 GHz A_IN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• SNR（2.0 GSPS编码时）
  • 62.7dBFS（900 MHz A_IN，−2.0 dBFS）
  • 53.1 dBFS（5.5 GHz A_IN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• 0.975 V、1.9 V 和 2.5 V 直流电源供电
• 模拟输入全功率带宽：9 GHz (−3 dB)
• 幅度检测位支持实现高效AGC
• 可编程FIR滤波器，用于模拟通道损耗平衡
• 每通道集成2个宽带数字处理器
  • 48 位 NCO
  • 可编程抽取率
• 相位相干NCO开关
  • 最多提供4个通道
• 串行端口控制
  • 支持 100 MHz SPI 写入和 50 MHz SPI 读取
  • 具有2和4分频选项的整数时钟
  • 灵活的 JESD204B 线配置
• 片内扰动

产品详情和应用

AD9689是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

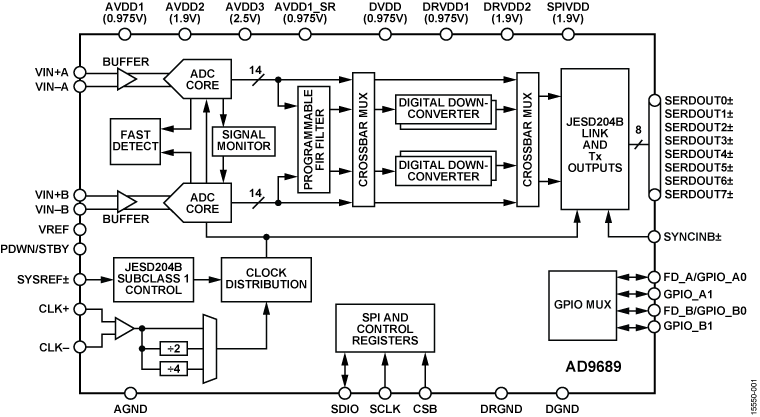

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC由多个级联信号处理级组成：48位频率转换器（数控振荡器(NCO)）和抽取率。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9689的DDC工作模式可通过SPI可编程配置文件选择。

除了DDC模块，AD9689还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9689还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±输入引脚支持多器件同步。

AD9689具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式串行端口接口(SPI)进行编程。

AD9689采用196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。该产品受美国专利保护。

请注意，在整篇数据手册中，多功能引脚（如FD_A/GPIO_A0）由整个引脚名称或引脚的单个功能表示；例如FD_A即表示仅与此功能相关。

产品聚焦

1. 9 GHz的宽输入−3 dB带宽支持约5 GHz的直接射频(RF)信号采样。
2. 四个集成式、宽带抽取滤波器和NCO模块支持多频段接收器。
3. 快速NCO开关通过GPIO引脚使能。
4. SPI控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测和信号监控。
6. 用于系统热管理的片内温度二极管。

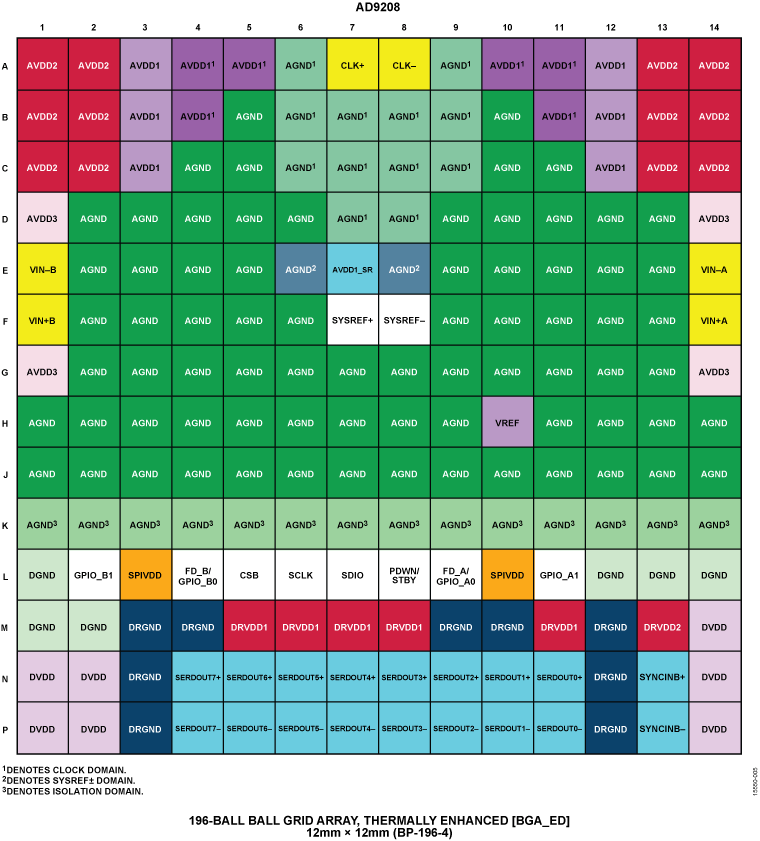

7. 12 mm × 12 mm、196引脚BGA封装。
8. 引脚、封装、功能和存储器映射兼容AD9208 14位、3.0 GSPS、JESD204B双通道ADC。

应用

• 分集多频段和多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA和GSM、LTE、LTE-A
• 电子测试与测量系统
• 相控阵雷达和电子战
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器
