特性

产品详情和应用

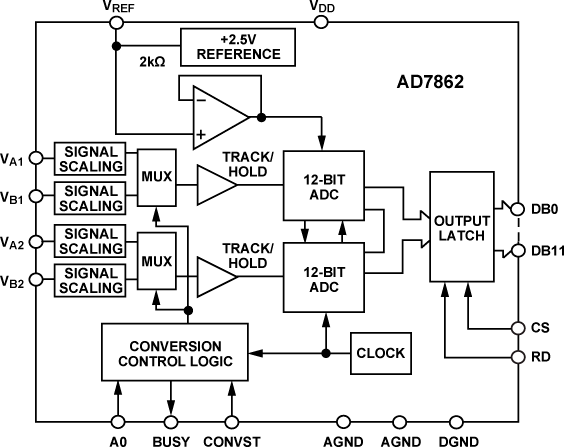

AD7862是一款高速、低功耗、双核12位模数转换器（ADC），采用+5 V单电源供电。该器件内置两个4 微秒（µs）逐次逼近型ADC、两个采样保持放大器、一个+2.5 V内部基准电压源和一个高速并行接口。4个模拟输入组成两个通道（A和B），通过A0输入选择通道。每个通道的两个输入（V_A1与V_A2或V_B1与V_B2）可同时进行采样和转换，从而保留这两个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V （AD7862-10）、±2.5 V （AD7862-3）和0至2.5 V （AD7862-2）。模拟输入均具有过压保护，允许输入电压分别达到±17 V、±7 V或+7 V而不会造成损坏。

单一转换开始信号（CONVST）同时将两个采样保持放大器置于保持状态，并启动两个输入上的转换操作。BUSY信号表示转换结束，此时便可读取两个通道的转换结果。转换结束后的第一次读取操作访问V_A1或V_B1的结果，而第二次读取操作访问V_A2或V_B2的结果，具体取决于多路复用器选择A0是低电平还是高电平。该器件的读取数据通过具有标准CS和RD信号的12位并行数据总线进行。

除线性度、满量程和失调误差等传统直流精度规格外，该器件的动态性能参数也做了详细规定，包括谐波失真和信噪比。

AD7862采用ADI公司的线性兼容CMOS （LC²MOS）工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。它提供28引脚SSOP、SOIC和DIP三种封装。
