特性

• 具自动通道选择功能 (往复式) 的 2 通道差分输入
• 低电源电流：200μA，在自动睡眠模式中为 4μA
• 差分输入和具 GND 至 V_CC 共模范围的差分基准

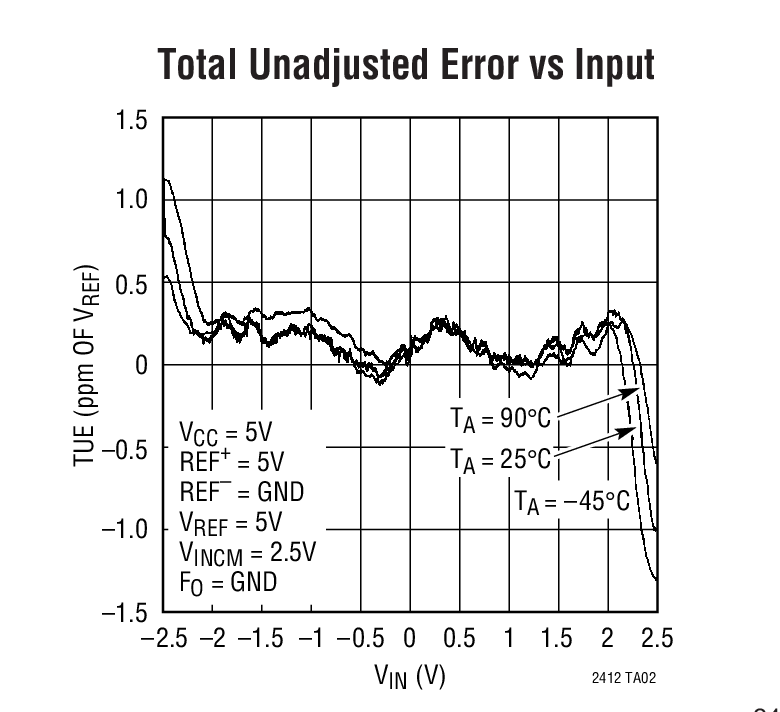

• 2ppm INL，无漏失码
• 2.5ppm 全标度误差和 0.1ppm 偏移
• 0.16ppm 噪声，22.5 有效位数
• 无延迟：数字滤波器可在单个周期内实现稳定，而且每个通道转换是准确的
• 内部振荡器 – 无需外部组件
• 110dB 最小值、50Hz 或 60Hz 陷波滤波器

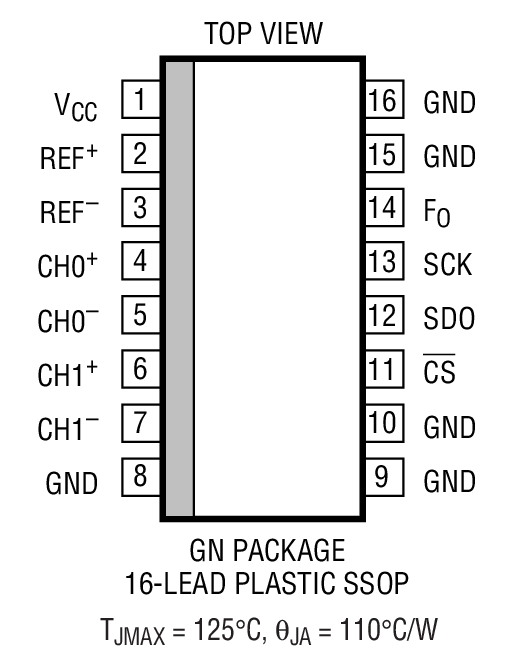

• 窄体 SSOP-16 封装
• 2.7V 至 5.5V 单工作电源



产品详情和应用

LTC^®2412 是一款具集成型振荡器的 2 通道、差分输入、微功率、24 位无延迟增量累加ΔΣ (No Latency ΔΣ^™) 模数转换器。该器件可在整个电源范围内提供 2ppm INL 和 0.16ppm RMS 噪声。两个差分通道交替转换，并在转换结果中包括了通道 ID。其采用增量-累加技术并提供了数字滤波器的单次转换稳定。可通过单个引脚对 LTC2412 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2412。内部振荡器无需外部频率设定组件。

该转换器接受介于 0.1V 至 V_CC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5V_REF 至 0.5V_REF。基准共模电压 V_REFCM 和输入共模电压 V_INCM 可独立地设定在 GND 至 V_CC 的范围之内。DC 共模输入抑制性能优于 140dB。

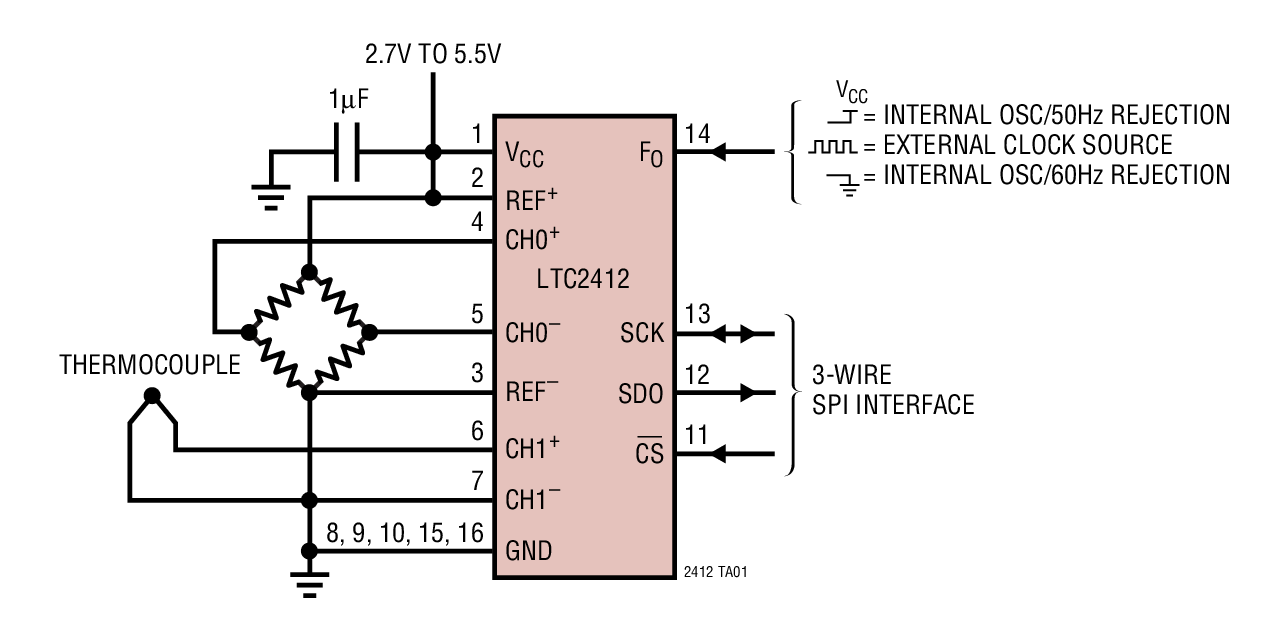

LTC2412 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

• 直接传感器数字转换器
• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 6 位数字电压表 (DVM)
