ADI亚德诺 AD7643 产品介绍
2026-03-09
0次
特性
- 吞吐速率：1.25 MSPS
- INL：±2 LSB（典型值），±3 LSB（最大值）；满量程的±8 ppm
- 无失码18位分辨率
- 动态范围：95.5 dB
- 信纳比：典型值93.5 dB（20 kHz，VREF = 2.5 V时）
- THD：典型值-112 dB（20 kHz，VREF = 2.5 V时）
- 无流水线延迟（SAR架构）

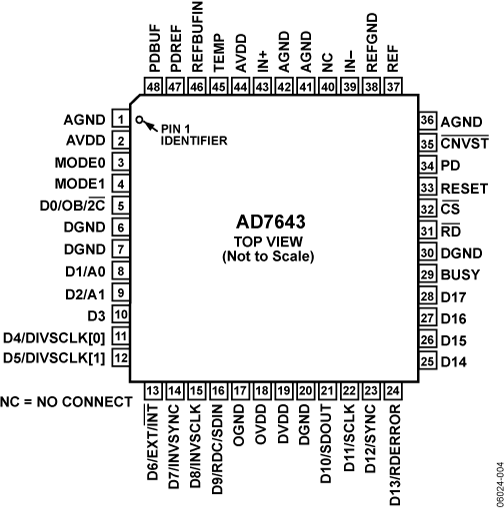

- 无铅、48引脚LQFP和48引脚LFCSP封装
- 与AD7641和其他PulSAR ADC引脚兼容
- 2.048 V内部基准电压源：典型漂移10 ppm/°C；TEMP输出
- 差分输入范围： ±VREF
(VREF 最高为2.5 V） - 并行（18位、16位或8位总线）和串行5 V/3.3 V/2.5 V接口
- SPI®/QSPI™/MICROWIRE™/DSP 兼容
- 2.5 V单电源供电
- 功耗
- 典型值65 mW（1.25 MSPS，采用内部REF）
- 2 μW（掉电模式下）
产品详情和应用

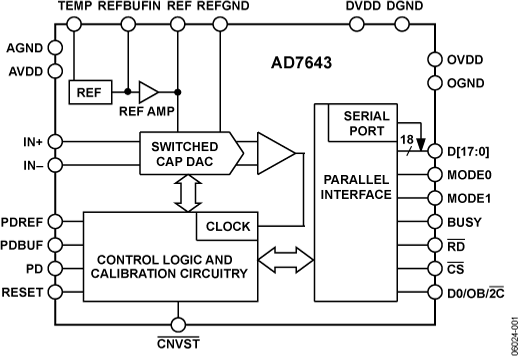

AD7643是一款18位、1.25 MSPS、电荷再分配SAR型、全差分模数转换器（ADC），采用2.5 V单电源供电。该器件内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路，以及串行和并行系统接口端口。该器件无延迟，可用于异步速率应用。AD7643经过出厂硬件校准和测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比（SNR）等交流参数也合乎要求。AD7643只提供无铅封装形式，工作温度范围为−40°C至+85°C。
产品聚焦
- 高吞吐量。AD7643是一款1.25 MSPS、电荷再分配、18位SAR ADC。
- 出色的线性度。AD7643 18位无失码。
- 内部基准电压源。AD7643具有一个2.048 V的内部基准电压源，典型漂移量为±10 ppm/°C，带有片内温度传感器。
- 单电源供电。AD7643采用2.5 V单电源供电。
- 串行或并行接口。多功能并行（18位、16位或8位总线）或双线串行接口配置，2.5 V、3.3 V或5 V逻辑兼容。
应用
- 医疗仪器
- 高速数据采集/高动态数据采集
- 数字信号处理
- 频谱分析
- 仪器仪表
- 通信
- 自动测试设备
