特性

• 8 引脚 MSOP 和 SO 封装
• 10 位分辨率 (在 500ksps)
• 单电源：5V 或 3V
• 低功率 (在全速运行时)：
  • 25mW 典型值 (在 5V)
  • 2.2mW 典型值 (在 2.7V)

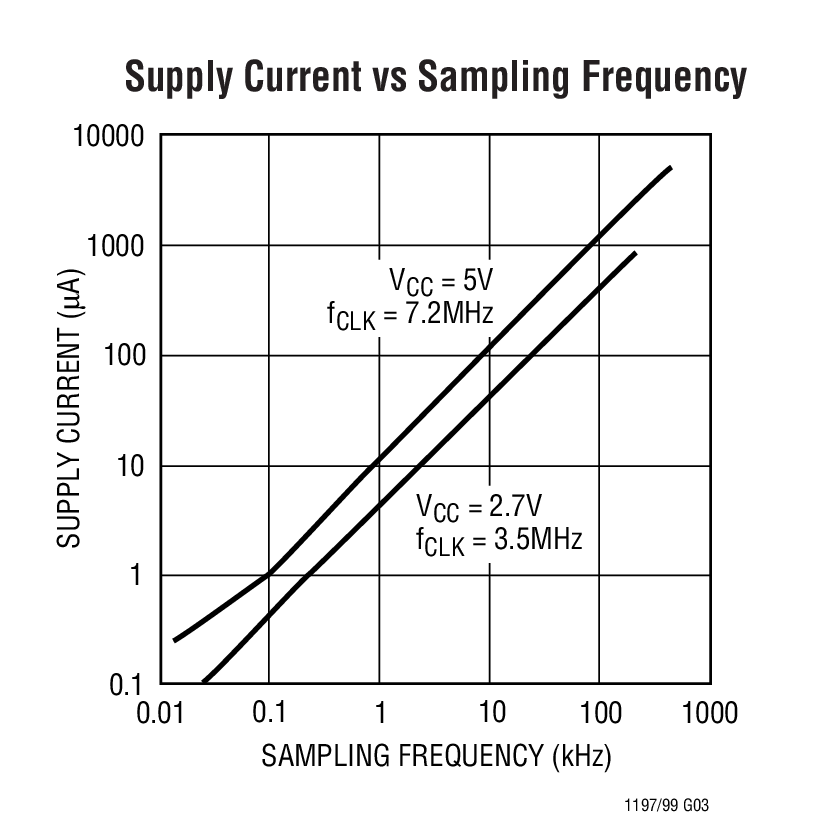

• 自动停机功能在较低采样速率下线性地降低功率
• 8 位 LTC1196 / LTC1198 的 10 位升级器件
• SPI 和 MICROWIRE^TM 兼容型串行 I/O
• 低成本

产品详情和应用

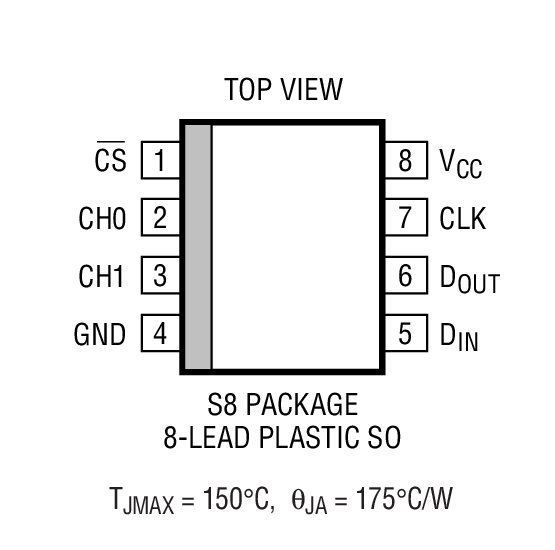

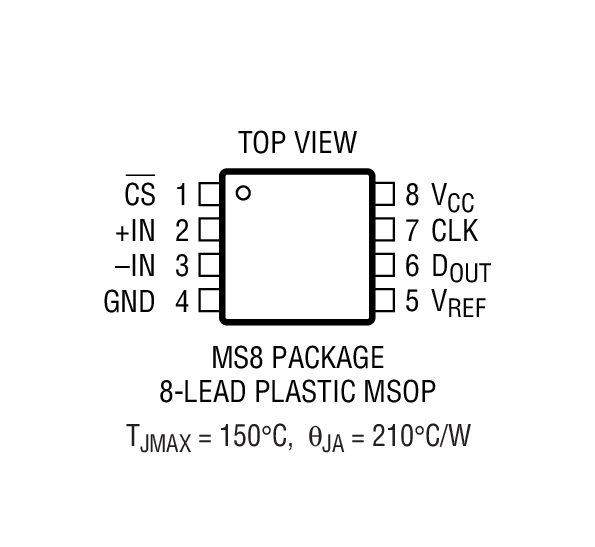

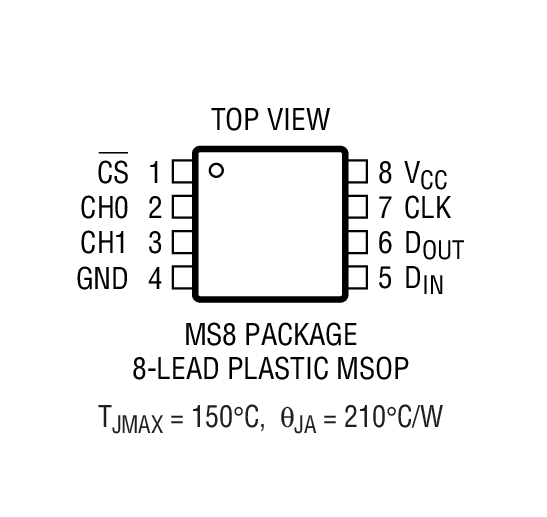

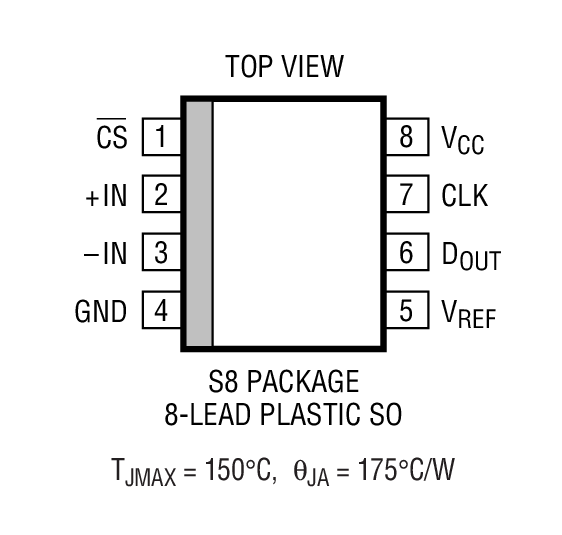

LTC^®1197/LTC1197L/LTC1199/LTC1199L均为10位模数转换器，采样速率高达500kHz。这些器件具有2.7V(L)和5V版本，提供8引脚MSOP封装和SO封装。在全速运行期间，功耗在2.7V电压下仅为2.2mW (在5V时则为25mW)。自动断电模式会使电源电流随着采样速率的降低而相应减小。这些10位开关电容逐次逼近型ADC包含一个采样保持电路。LTC1197/LTC1197L具有一个差分模拟输入和一个可调基准引脚。LTC1199/LTC1199L提供一个可通过软件选择的2通道多路复用器 (MUX)。

这些ADC提供三线式串行I/O、MSOP和SO-8封装、2.7V工作电压和高采样速率-功率比，因而非常适合紧凑的低功耗、高速系统应用。

这些电路可用于比率应用，或与外部基准源一起使用。在许多应用中，高阻抗模拟输入以及可在缩减的电压范围内 (低于1V满量程) 工作的能力 (LTC1197 / LTC1197L) 允许直接连接至信号源，从而无需增益级。

应用

• 高速数据采集
• 便携式或紧凑型仪表
• 低功耗或电池供电仪器仪表
