ADI亚德诺 AD6650 产品介绍

2026-03-09 0次

特性

动态范围：116 dB
数字VGA
I/Q解调器
有源低通滤波器

双通道宽带ADC
可编程抽取和通道滤波器
VCO和锁相环电路
串行数据输出端口

产品详情和应用

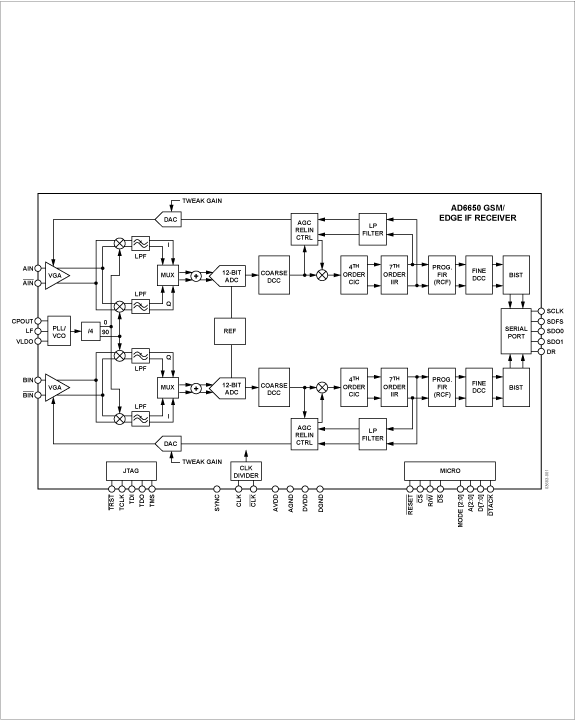

AD6650是一款分集中频至基带接收机，适用于GSM/EDGE。这款窄带接收机由一个集成DVGA、中频至基带I/Q解调器、低通滤波和一个双通道宽带ADC组成。该芯片可处理70 MHz至260 MHz的中频输入。接收机架构经过特别设计，整个接收信号路径只需要一个用于主信号的外部表面声波(SAW)滤波器和一个用于分集信号的滤波器，便可达到GSM/EDGE阻塞要求。

片内数字抽取与滤波电路可消除目标通道之外的干扰信号和噪声。利用可编程RAM系数滤波器，只需一个经济高效的滤波器，便可实现抗混叠、匹配滤波和静态均衡三种功能。通道滤波器的输出通过串行输出I/Q数据流提供给用户。

应用

PHS或GSM/EDGE单载波、分集接收机
微蜂窝和微微蜂窝系统无线本地环路
智能天线系统
软件无线电建筑物内无线电话

数据手册，Rev. A，1/07
