ADI亚德诺 AD9286 产品介绍

2026-03-09 0次

特性

1.8 V单电源供电
SNR：49.3 dBFS（200 MHz输入，500 MSPS）
SFDR：65 dBc（200 MHz输入，500 MSPS）
低功耗：315 mW (500 MSPS)
片内交错时钟
片内基准电压源和采样保持
各通道1.2 V p-p模拟输入范围
差分输入、500 MHz带宽
LVDS兼容数字输出
片内基准电压源和采样保持电路

DNL: ±0.2 LSB
串行端口控制选项

交错时钟定时调整
数据格式：偏移二进制、格雷码或二进制补码
可选时钟占空比稳定器
内置可选数字测试码生成功能

引脚可编程的关断功能
提供48引脚LFCSP封装

产品详情和应用

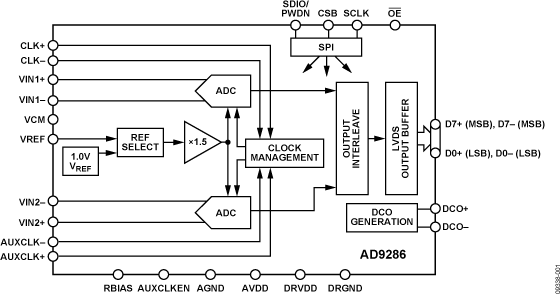

AD9286是一款8位单芯片采样模数转换器(ADC)，支持交错工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

AD9286采用单个采样时钟，通过片内时钟分频器，使两个ADC内核实现时间交错（每个内核的工作频率为时钟频率的一半），从而达到额定值500 MSPS。利用SPI，用户可以精确地调整各ADC采样沿的时序，尽可能降低图像的杂散能量。

该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9286采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

集成式8位500 MSPS ADC。
1.8 V单电源供电，提供LVDS输出。
关断选项通过引脚可编程设置进行控制。

应用

电池供电仪表
手持式示波器
低成本数字示波器
OTS：光纤视频
