特性

• 12 位分辨率
• 自动停机至 1nA

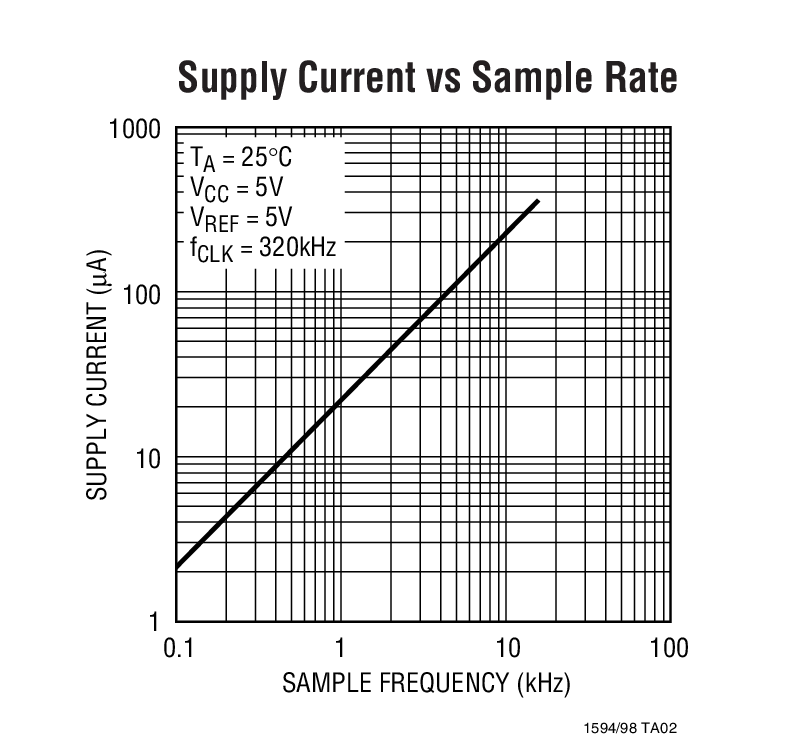

• 低电源电流：320μA (典型值)
• 有保证的 ±3/4LSB 最大 DNL
• 单 5V 电源工作(可提供 3V 版本：LTC1594L / LTC1598L)
• 多路复用器：
• 4 通道 MUX (LTC1594)
• 8通道 MUX (LTC1598)
• 分离的 MUX 输出和 ADC 输入引脚
• MUX 和 ADC 可以单独地控制
• 采样速率：16.8ksps
• I/O 与 QSPI、SPI 和MICROWIRE^™等串行接口相兼容
• 小型封装：

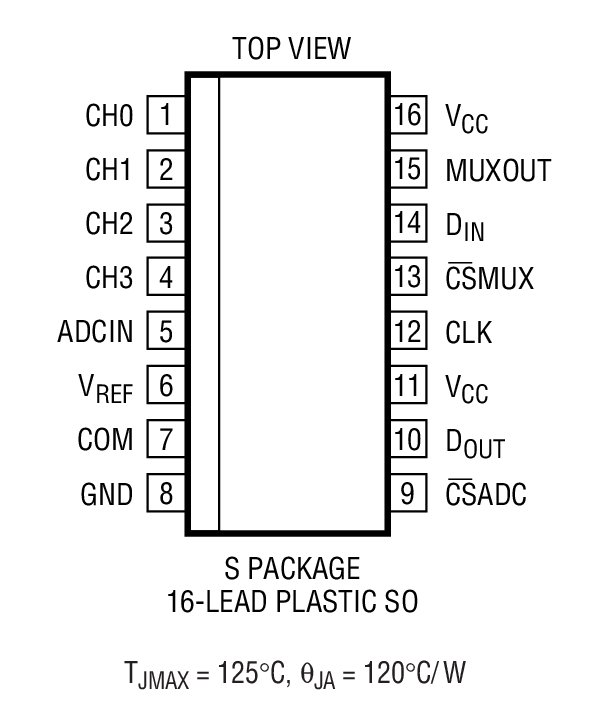

• 16 引脚窄体 SO (LTC1594)

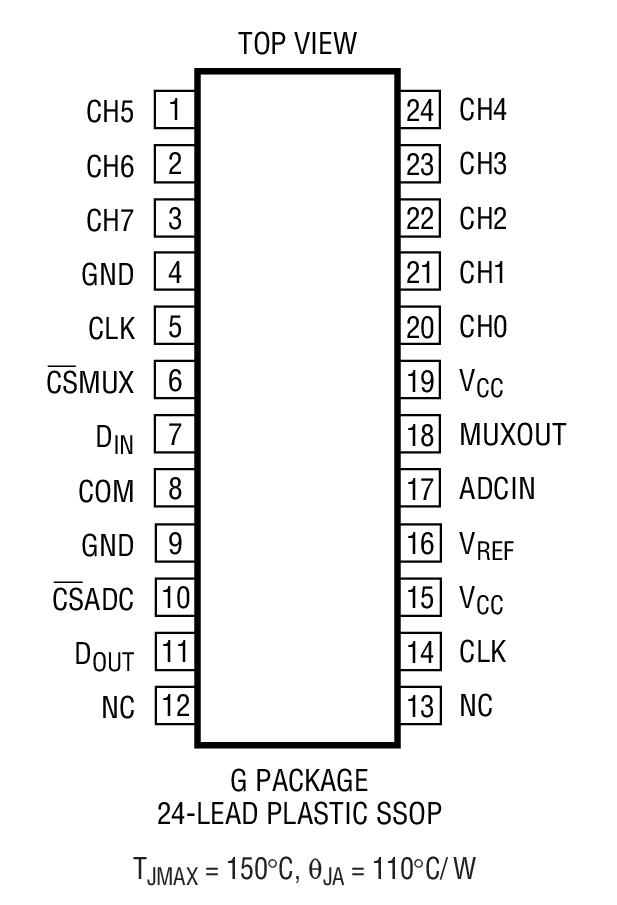

• 24 引脚 SSOP (LTC1598)

产品详情和应用

LTC^®1594/LTC1598是微功耗、12位采样ADC，分别具有4通道和8通道多路复用器。执行转换操作时，这两款器件仅消耗320μA电源电流，并在转换之间自动关断至1nA的典型电源电流。LTC1594采用16引脚SO封装，LTC1598采用24引脚SSOP封装。二者均采用5V电源工作。这些12位开关电容逐次逼近型ADC包含一个采样及保持电路。

片内串行端口允许通过三线或四线向各种微处理器和微控制器高效传输数据。这与微功耗相结合，使得远程定位成为可能，并有助于穿越隔离栅传输数据。

该电路可用于比率应用，或与外部基准源一起使用。在许多应用中，高阻抗模拟输入和以更小的跨度（至1.5V满量程）运行的能力允许直接连接到传感器，从而无需增益级。

应用

• 笔屏数字化
• 电池供电系统
• 远程数据采集
• 隔离数据采集
• 电池监控
• 温度测量
