特性

• 16 通道、双路同步采样输入
• 可独立选择通道输入范围
  • 真正的双极：±10 V，±5 V，±2.5 V
• 一个 5 V 模拟电源和 2.3 V 到 3.6 V V_DRIVE 电源
• 完全集成的数据采集解决方案
  • 模拟输入箝位保护
  • 具有 1 MΩ 模拟输入阻抗的输入缓冲器
  • 一阶抗混淆模拟滤波器
  • 片内精准基准电压源和基准缓冲器
  • 双路 14 位 SAR ADC
  • 吞吐速率：每对通道 2× 1 MSPS
  • 配有数字滤波器的过采样功能
  • 采用突发模式的灵活序列器
• 灵活的并行/串行接口
  • 兼容 SPI/QSPI/MICROWIRE/DSP
  • 可选 CRC 错误检测
• 硬件/软件配置
• 性能
  • 500 kSPS 时为 85.3 dB 典型 SNR（2× 过采样）
  • 1 MSPS 时为 85 dB 典型 SNR
  • ±10 V 范围内为 −103 dB 典型 THD
  • ±0.3 LSB INL（典型值），±0.99 LSB DNL（最大值）
  • 仅限 8 kV ESD 模拟输入引脚
• 片內自我检测功能

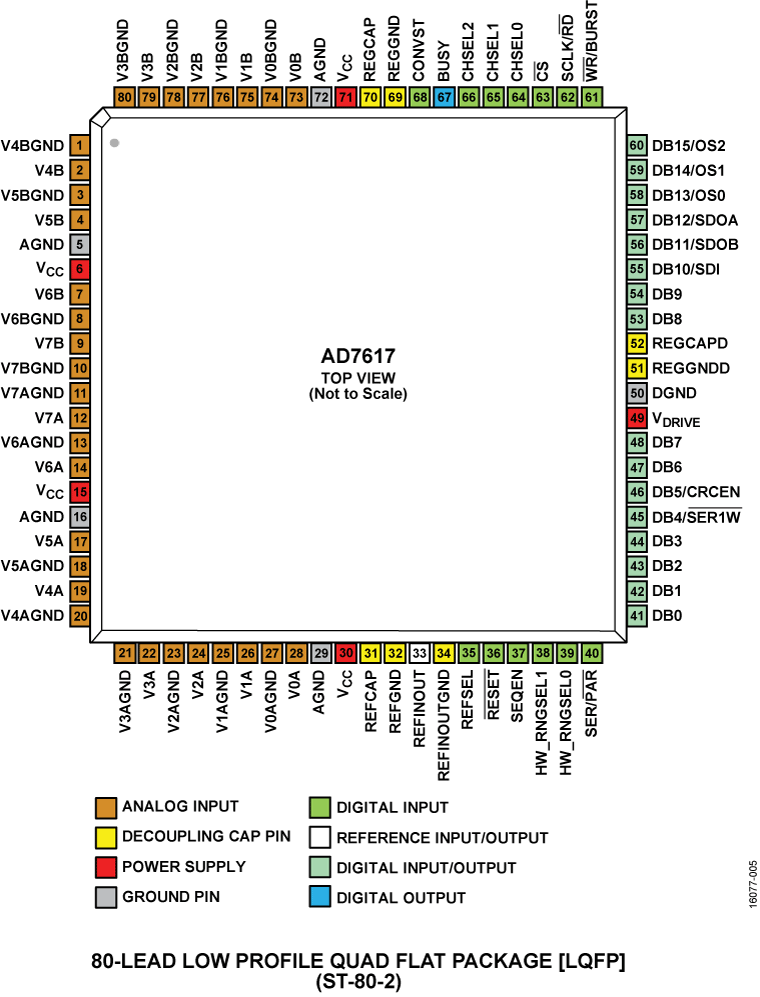

• 80 引脚 LQFP 封装

产品详情和应用

AD7617 是一款支持对 16 个通道进行双路同步采样的 14 位 DAS。AD7617 采用一个 +5 V 电源供电，可以适应 ±10 V、±5 V 和 ±2.5 V 真正双极性输入信号，同时每对通道均能以高达 1 MSPS 的吞吐速率和 85 dB 信噪比 (SNR) 采样。采用片内过采样模式可实现更高的 SNR 性能（过采样率 (OSR) 为 2 时，SNR 为 85.3 dB）。

输入箝位保护电路可以耐受高达 ±21 V 的电压。无论以何种采样频率工作，AD7617 都有 1 MΩ 模拟输入阻抗。由于采用单电源供电、片内滤波和高输入阻抗，所以无需驱动运算放大器和外部双极性电源。

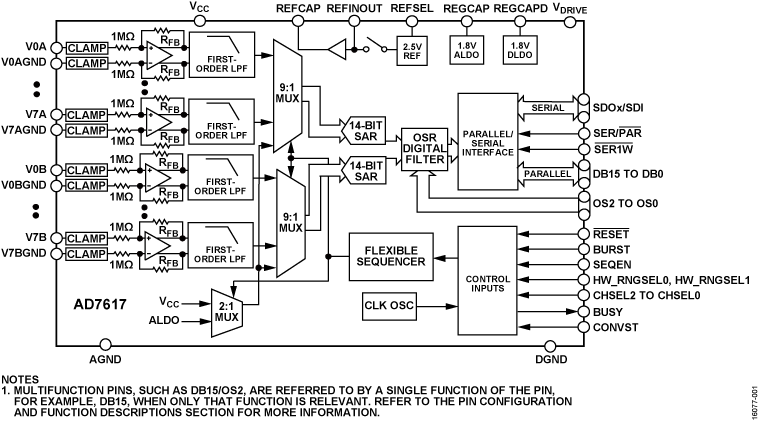

该器件包含模拟输入箝位保护、一个双路 14 位电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC)、一个灵活的数字滤波器、2.5 V 基准电压源和基准电压缓冲器以及高速串行和并行接口。AD7617 兼容串行外设接口 (SPI)/QSPI^™/DSP/MICROWIRE。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪表和控制系统
• 数据采集系统 (DAS)
