ADI亚德诺 AD7794 产品介绍

2026-03-09 0次

特性

最高23位有效分辨率
均方根（RMS）噪声：40 nV（4.17 Hz时），85 nV（16.7 Hz时）
功耗：400 µA（典型值）
省电模式：最大1 µA
低噪声可编程增益仪表放大器

带隙基准电压源，典型漂移值为4 ppm/°C
更新速率：4.17 Hz～470 Hz
6个差分模拟输入
内部时钟振荡器
50 Hz/60 Hz同时抑制
基准电压检测
可编程电流源

产品详情和应用

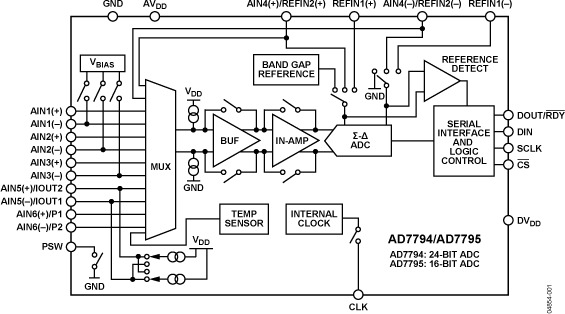

AD7794/AD7795均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声24位/16位Σ-Δ型ADC，其中含有6个差分输入，还集成了片内低噪声仪表放大器，因而可直接输入小信号。

每款器件均内置一个精密低噪声、低漂移内部带隙基准电压源，也可采用最多两个外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AV_DD/2。低端电源开关可用来在两次转换之间关断桥式传感器，从而使系统功耗降至较低。AD7794/AD7795可以采用内部时钟或外部时钟工作，输出数据速率可在4.17 Hz至470 Hz的范围内变化。

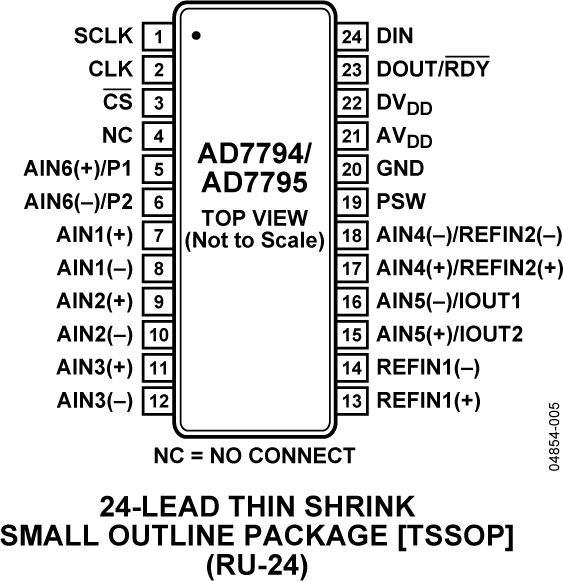

两款器件均采用2.7 V至5.25 V电源供电。B级器件（AD7794和AD7795）的额定温度范围为−40°C至+105°C，而C级器件（AD7794）的额定温度范围为−40°C至+125°C，这些器件的典型功耗为400 µA，采用24引脚TSSOP封装。

应用

温度测量

压力测量

电子秤

应变计传感器

气体分析

数据手册, Rev. D, 3/07
