ADI亚德诺 AD7176-2 产品介绍
2026-03-09
0次
特性
- 快速灵活的输出速率：5SPS至250KSPS
- 快速建立时间：20 μs
- 通道扫描数据速率：50 kSPS/通道
- 性能规格
17位无噪声分辨率(250 kSPS)
20位无噪声分辨率(2.5 kSPS)
22位无噪声分辨率(5 SPS)
INL：FSR的2.5 ppm
- 50 Hz和60 Hz抑制：85dB，建立时间为50 ms
- 用户可配置的输入通道
2个全差分或4个伪差分
交叉点多路复用器 - 2.5V片内基准电压源（2 ppm/°C漂移）
- 欲了解更多特性，请参考数据手册
产品详情和应用

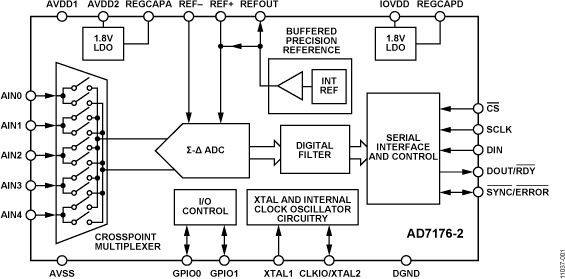

AD7176-2是一款快速建立、高度精确、高分辨率、多路复用的Σ-Δ型模数转换器(ADC)，适合低带宽输入信号。
通过集成的交叉点多路复用器，其输入可以配置为两个全差分或四个伪差分输入。 集成式精密2.5 V、低漂移(2 ppm/°C)、带隙内部基准电压源（带输出基准电压缓冲）增加了功能，同时减少了外部元件数。
最大通道扫描数据速率为50 Ksps/通道（建立时间为20 μs），得到17个无噪声位的完全建立数据。 用户可选输出数据速率范围为5 SPS至250 kSPS。 低速时分辨率更高。
AD7176-2提供三种主要的数字滤波器。 快速建立sinc5 + sinc1滤波器使通道扫描速率达到最大。 sinc3滤波器使单通道、低速应用的分辨率达到最高。 对于50 Hz和60 Hz环境，AD7176-2特定滤波器将建立时间降至最低，或者使线路频率抑制性能最强。 这些增强的滤波器在27 SPS输出数据速率下可提供50 Hz和60 Hz同步抑制（建立时间为36 ms）。
系统失调和增益误差可针对各个通道进行校正。 使用sinc5 + sinc1滤波器时，这种各通道可配置能力适用于每一通道所用的输出数据速率。 交叉点多路复用器的开关由ADC控制，可以配置为通过GPIO引脚自动控制外部多路复用器。

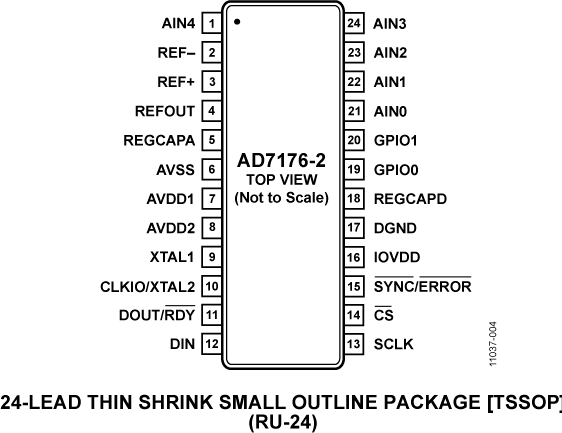

AD7176-2的额定工作温度范围为−40°C至+105°C，提供24引脚TSSOP封装。
应用- 过程控制：
PLC/DCS模块
温度和压力测量 - 医疗与科学多通道仪器
- 色谱仪
