量产
特性
- 超低功耗
85mW（20MSPS）
135mW（40MSPS）
190mW（65MSPS） - 信噪比（SNR）：66.5 dBc（至Nyquist频率）
- 无杂散动态范围（SFDR）：
85 dBc（2.4MHz模拟输入） - ENOB：10.6位
- 微分非线性（DNL）：±0.7 LSB
- 差分输入、500 MHz全功率带宽
- 灵活可选的模拟输入范围：4Vp-p至1Vp-p
- 支持的数据格式：偏移二进制、二进制补码和格雷码
- 输出使能引脚
- 两步式省电：省电和休眠模式
产品详情和应用

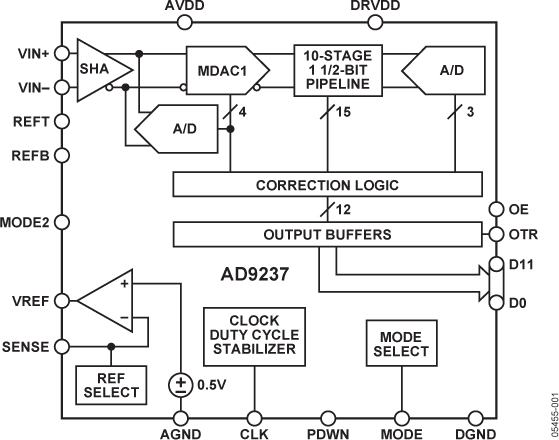

AD9237是一款单芯片、12位、20/40/65 MSPS模数转换器（ADC），采用3 V单电源供电，内置一个高性能采样保持放大器和基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在20/40/65 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。
利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9237的功耗明显降低，适用于成像和医疗超声等应用。
采用一个单端时钟输入来控制内部转换周期。数字输出数据格式为标准二进制、二进制补码或格雷码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

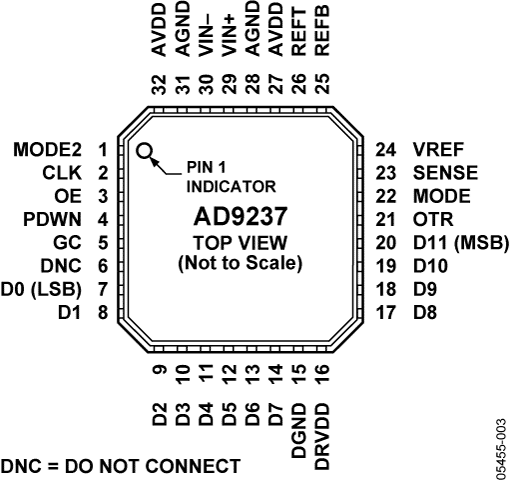

AD9237采用先进的CMOS工艺制造，提供32引脚芯片级封装，额定温度范围为-40°C至+85°C工业温度范围。
产品聚焦
1. AD9237采用65 MSPS数据速率工作时，功耗降至190 mW；40 MSPS时功耗为135 mW；20 MSPS时功耗仅90 mW。
2. AD9237采用3V单电源供电，而数字输出驱动器采用一个独立的电源供电，以适应2.5V和3.3V逻辑。
3. 取得专利的SHA输入在超过Nyquist的输入频率下仍保持出色的性能，并且可以针对单端或差分操作进行配置。
4. AD9237与12位、20/40/65 MSPS ADC（AD9235）引脚兼容，因而可轻松实现低功耗12位系统。
5. AD9237经过优化，提供从4 Vp-p至1 Vp-p的灵活可选输入范围。
6. “输出使能”引脚允许输出多路复用。
7. 两步式省电不仅支持省电模式，还支持待机模式。
8. OTR输出位可提示超过选定输入范围的信号。
