特性

• 高分辨率，适用于宽动态范围工业应用
  • 133dB SNR @ 50sps
  • 124dB SNR @ 1000sps
• 电池寿命较长，适用于便携应用
  • 2.2mA工作电流
  • 1µA休眠电流
• 单电源或双电源，输入电压范围灵活
  • 2.7V至3.6V (单电源)或±1.8V (双电源)
• 支持系统集成
  • 低噪声、6.2nV/√Hz PGA，增益可设置为1、2、4、8、16、32、64、128
  • 6通道、全差分输入
• 可根据需要进行校准或系统的增益、失调校准
  • 用户可编程失调、增益寄存器
• 性能可靠、小型封装
  • -40°C至+125°C工作温度范围
  • WLP封装，3mm x 3mm

产品详情和应用

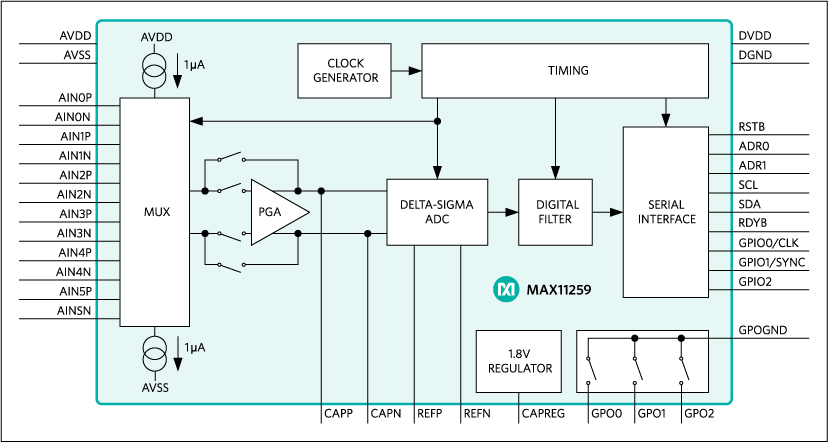

MAX11259为6通道、24位、Δ-Σ ADC，在实现优异性能的同时保持极低功耗。高达16ksps的采样率支持高精度直流测量。MAX11259通过I²C串口通信，采用小尺寸(3mm x 3mm) WLP封装。

MAX11259提供6.2nV/噪声可编程增益放大器(PGA)，增益设置范围为1至128倍。集成PGA提供信号输入与开关电容采样网络之间的隔离。PGA也允许MAX11259直接连接高阻抗源，不会影响可用动态范围。

MAX11259采用2.7V至3.6V单电源模拟供电，或采用±1.8V双电源模拟供电，允许被采样的模拟输入低于地电位。数字电源范围为：1.7V至2.0V或2.0V至3.6V，允许与1.8V、2.5V、3V或3.3V逻辑连接。

应用

• 电池供电仪表
• 压力传感器
• 可穿戴电子产品
• 称重仪
