特性

• 内置采样及保持电路
• 无漏失码
• 无需用户修整
• 所有的定时输入均对简易处理器接口边缘敏感
• 快速转换时间：2.5μs
• 锁存的三态输出
• 单 5V 操作
• 无外部时钟
• 溢位输出允许级联
• T_C 输入提供用户可调的转换时间

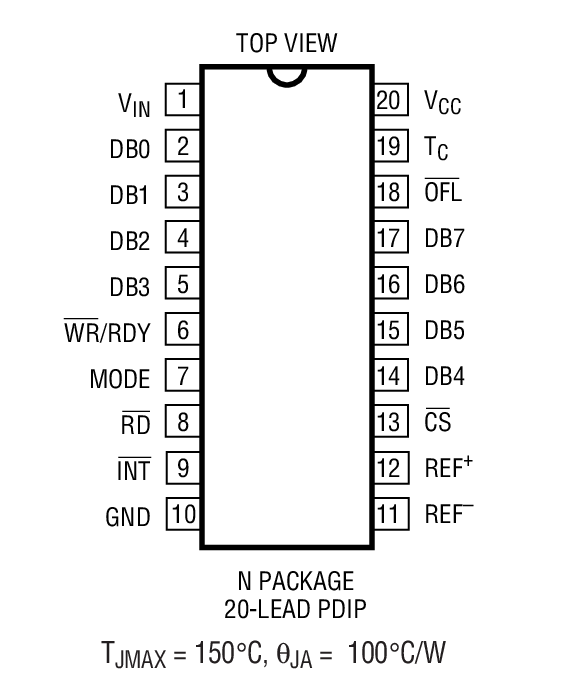

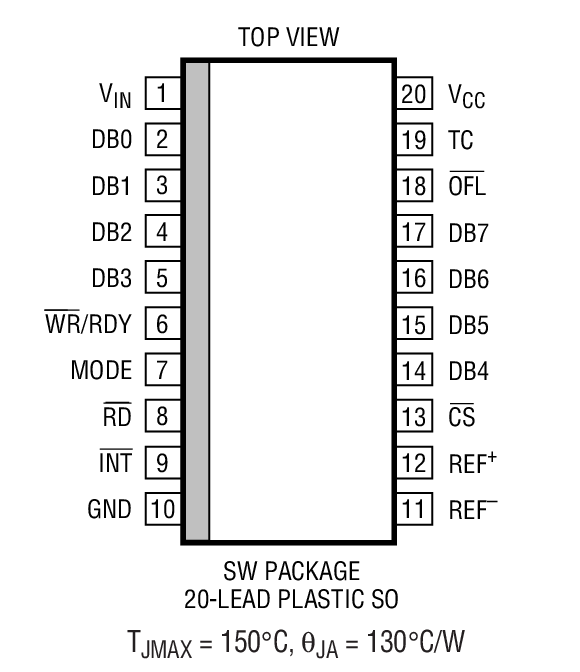

• 0.3” 宽的 20 引脚 PDIP 封装

产品详情和应用

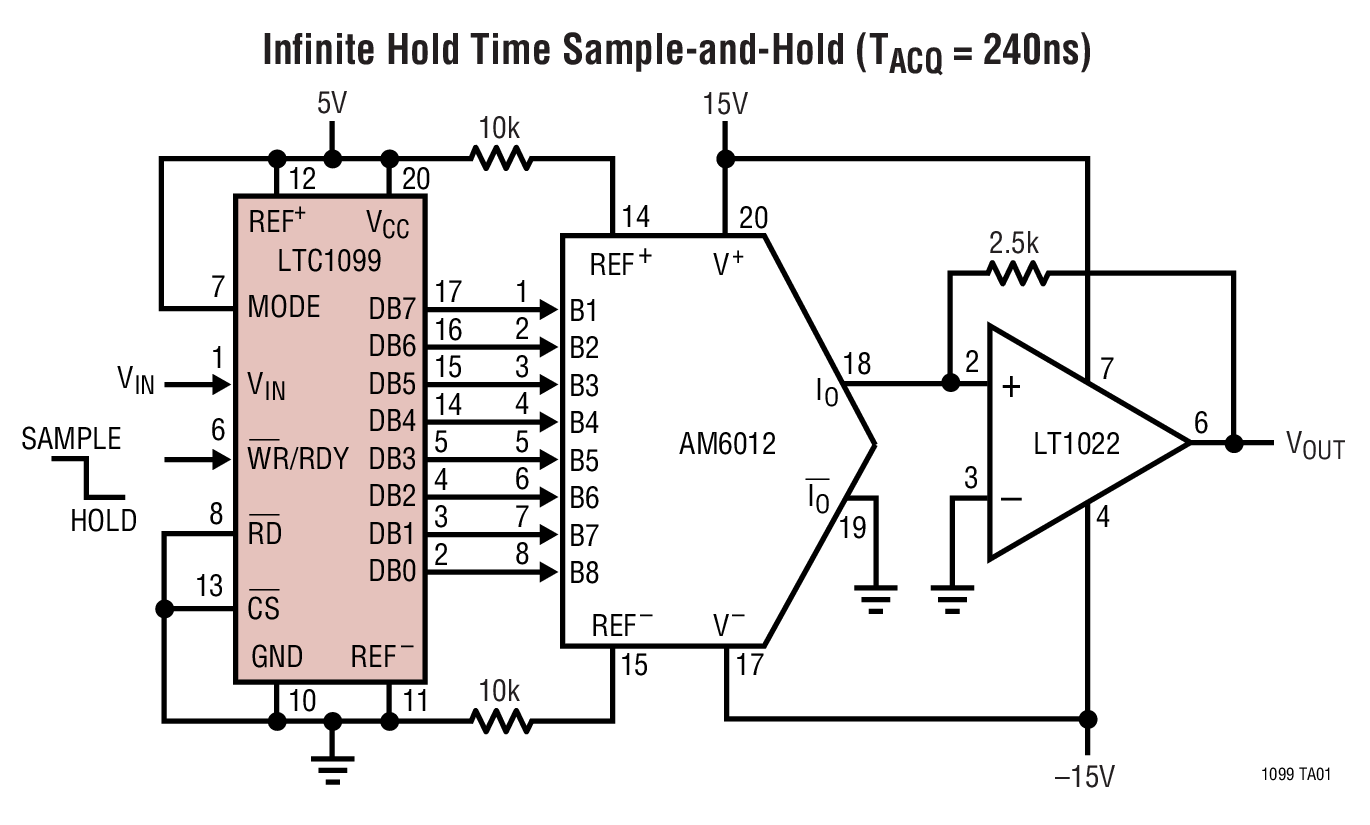

LTC^®1099 是一款高速微处理器兼容型 8 位模数转换器 (A/D)。一个内部采样及保持 (S/H) 电路允许该 A/D 转换高达最大奈奎斯特频率限值的输入。凭借 2.5μs 的转换速率，这使得无需采用一个外部 S/H 电路就能对 156kHz 5V_P-P 输入信号或高达 2.5V/μs 的摆率进行数字化处理。

该器件具有两种操作模式，即读 (RD) 模式和写-读 (WR-RD) 模式，可提供与处理器的简易型接口。所有的定时电路都在器件内部并具有边缘敏感性，从而免除了增设外部脉冲整形电路的需要。独立 (SA) 模式便于那些未采用处理器的应用。

双输出利用三态控制进行锁存，以提供至处理器数据总线或 I/O 端口的简易接口。该器件提供了一个溢位输出 (OFL) ，以允许通过级联实现更高的分辨率。

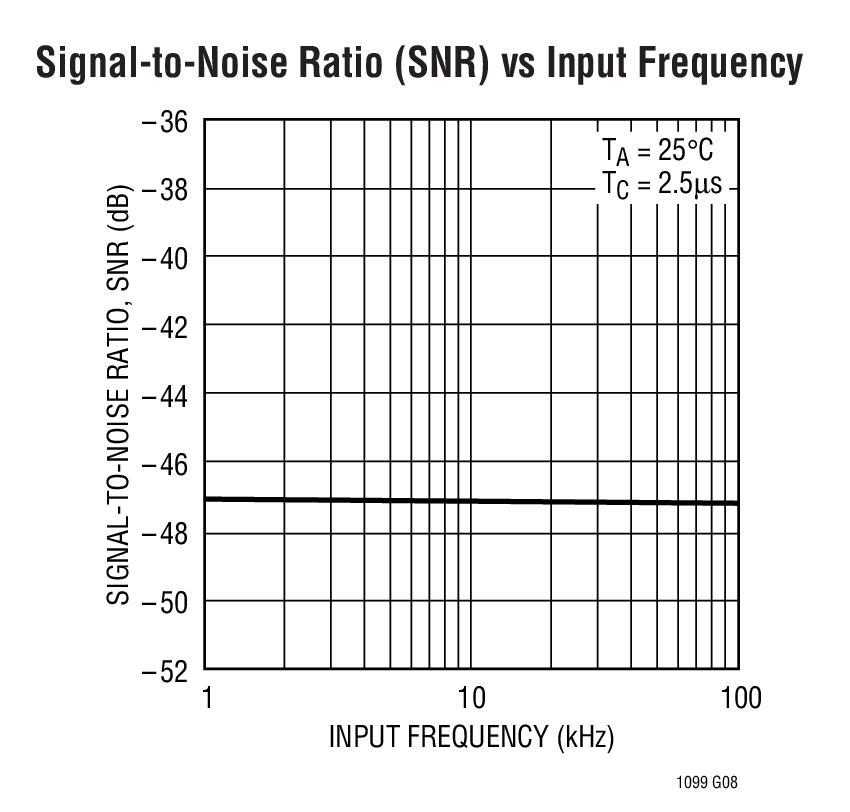

主要规格

• 分辨率：8 位
• 转换时间：
  • 2.5μs (RD 模式)
  • 2.5μs (WR/RD 模式)
• 摆率限值 (内部 S/H)：2.5V/μs
• 低功率：75mW (最大值)
• 总未调整误差
• LTC1099: ±1LSB
• LTC1099A: ±1/2LSB
