特性

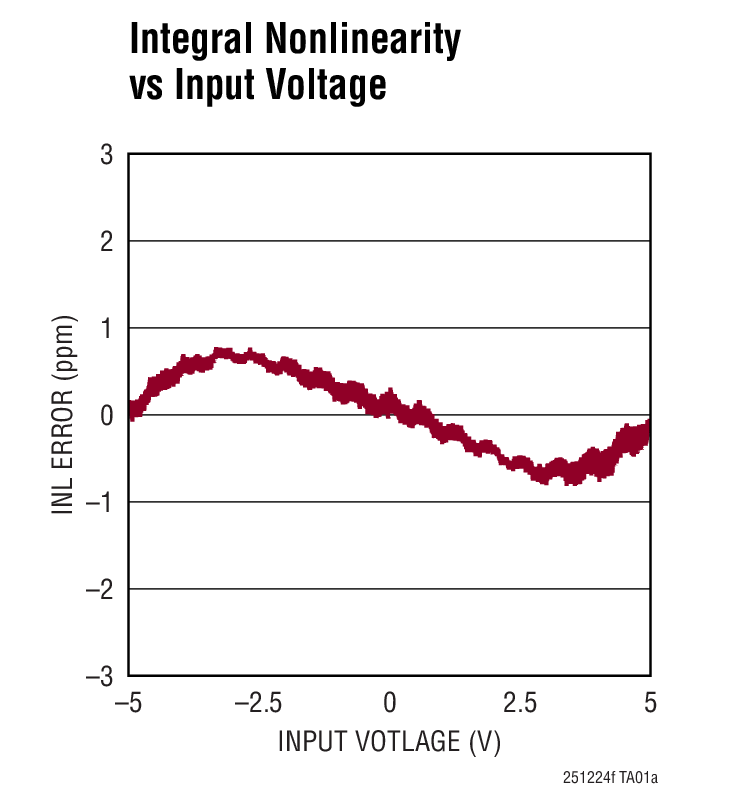

• ±1ppm INL (典型值)
• 在 50ksps 时的 117dB 动态范围 (典型值)
• 在 400ksps 时的 108dB 动态范围 (典型值)
• 保证 24 位，无漏失码
• 具同步功能的可配置数字滤波器

  • 放宽的抗混叠滤波器要求
• 双输出 24 位 SAR ADC

  • 24 位数字滤波低噪声输出
  • 14 位差分 + 8 位共模无延迟输出
• 宽输入共模范围
• 保证工作至 85°C
• 1.8V 至 5V SPI 兼容型串行 I/O
• 低功率：30mW (在 1.6Msps)

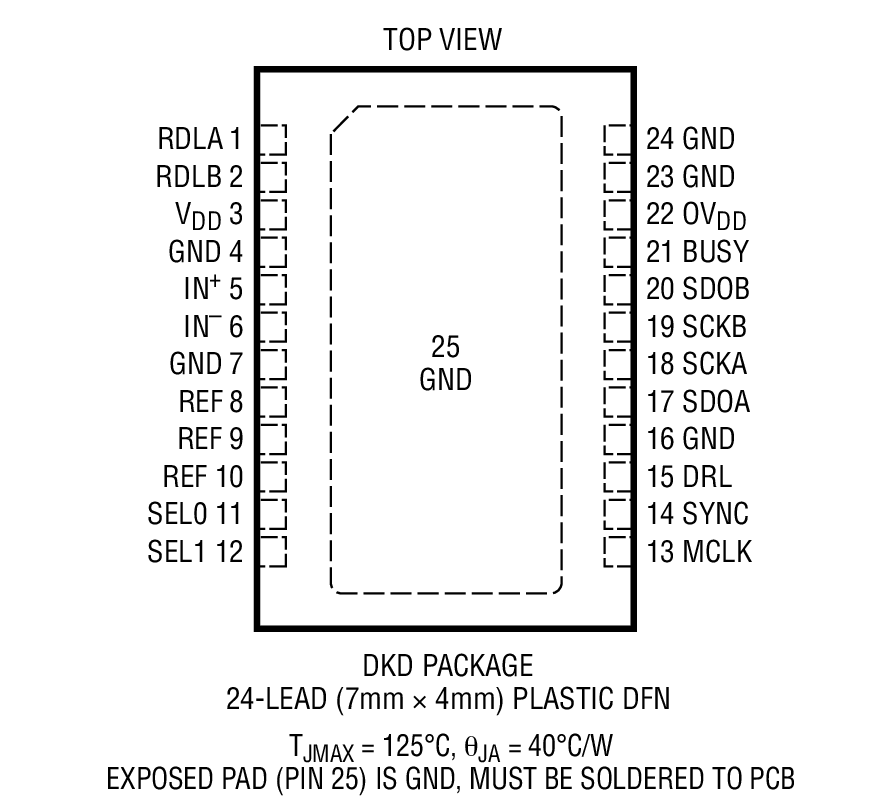

• 24 引脚 7mm x 4mm DFN 封装



产品详情和应用

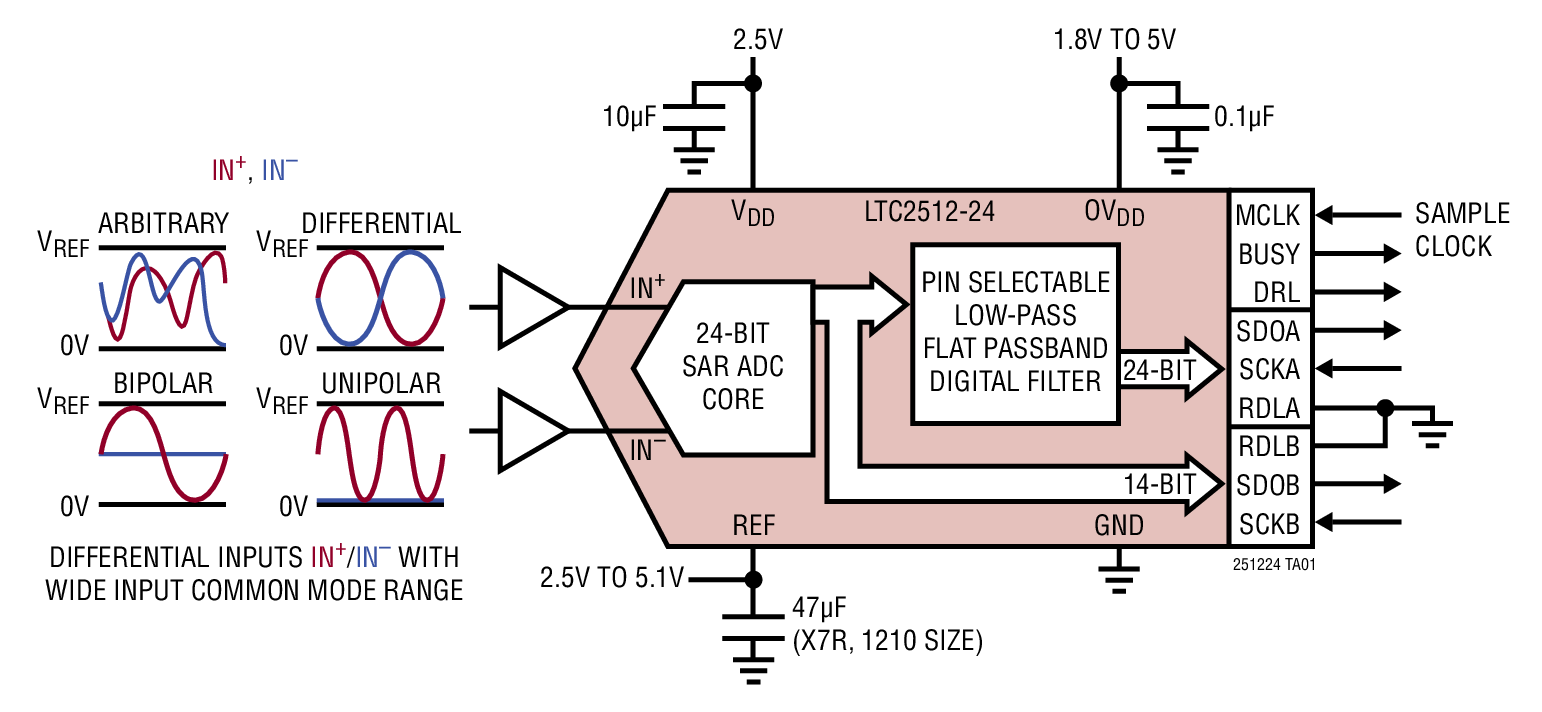

LTC^®2512-24 是一款低噪声、低功率、高性能 24 位 ADC，其具有一个集成的可配置数字滤波器。LTC2512-24 采用单个 2.5V 工作电源，具有一个高达 ±V_REF 的全差分输入范围，且 V_REF 的变化范围从 2.5V 至 5.1V。LTC2512-24 支持 0V 至 V_REF 的宽共模范围，从而简化了模拟信号调理要求。

LTC2512-24 同时提供两个输出代码：(1) 一个 24 位数字滤波高精度低噪声代码，和 (2) 一个 22 位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 24 位滤波输出代码。22 位复合代码由一个代表差分电压的 14 位代码和一个代表共模电压的 8 位代码组成。22 位复合代码可在每个转换周期中提供，并没有延迟周期。

可通过引脚搭接容易地针对 4 种不同的降频采样因子配置数字滤波器。这些配置提供一个 108dB (在 400ksps) 和 117dB (在 50ksps) 的动态范围。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2512-24 器件的同步。

• 地震学
• 能源勘探
• 自动化测试设备 (ATE)
• 高准确度仪表
