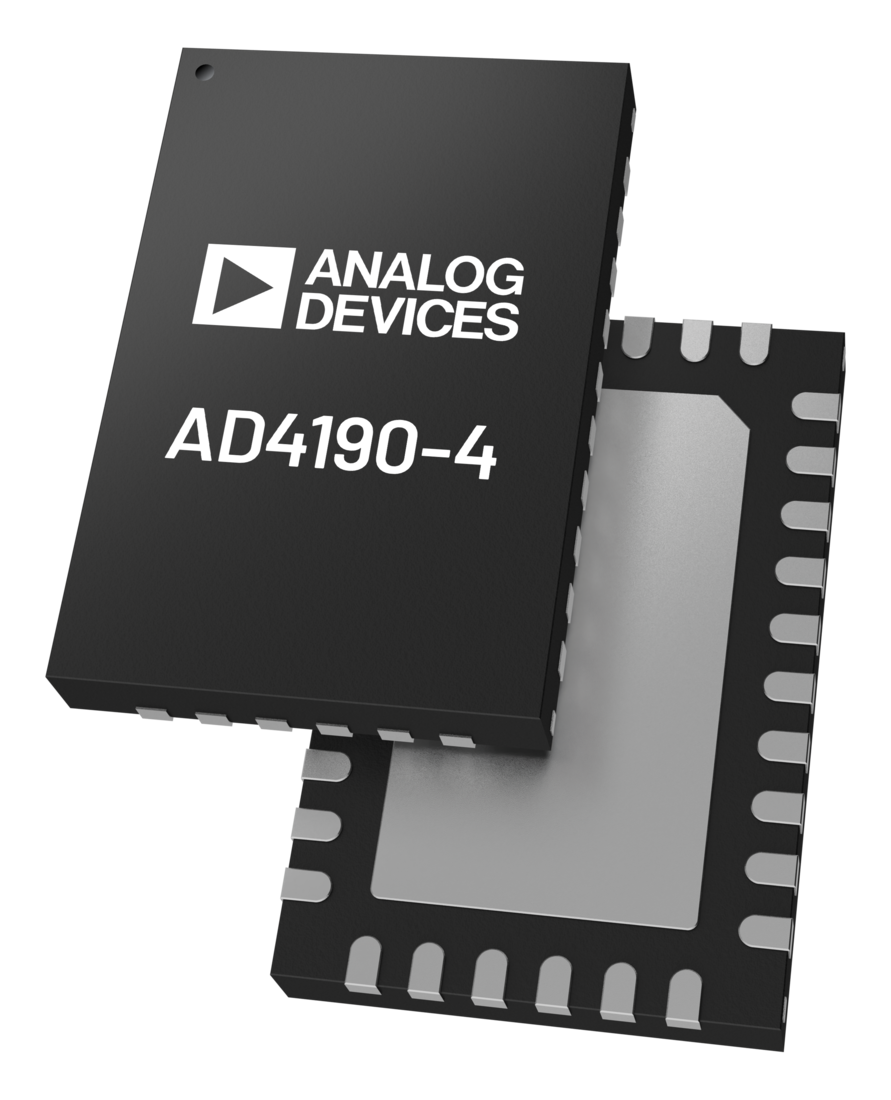

ADI亚德诺 AD4190-4 产品介绍
2026-03-09
0次
特性
- 输入参考噪声：3.8SPS 时为 10nV，增益 = 128
- 交叉点多路复用模拟输入
- 4 个差分/8 个伪差分输入
- 超低噪声集成 PGA，增益为 0.5 至 128
- 输出数据速率：3.8SPS 至 62.5kSPS
- 灵活的数字滤波器
- 低延迟 sinc 滤波器
- 同时 50Hz/60Hz 抑制
- 带隙参考，漂移典型值为 5ppm/°C
- 内部振荡器
- 模拟电源：4.75V 至 5.25V 或 ±2.5V
- 数字电源：1.7V 至 5.25V
- 匹配的可编程激励电流源
- 低侧电源开关
- 四个通用输入/输出
- 片内偏置电压发生器
- 内部温度传感器
- 内部和系统校准
- 传感器烧坏检测
- 诊断功能
- 四通道配置
- 灵活的自动通道时序控制器
- 3 线或 4 线串行接口（SCLK 上的施密特触发器）
- 兼容 SPI、QSPI、MICROWIRE 和 DSP
- 用于数据流的时分复用兼容接口
- 性能温度范围：−40°C 至 +105°C
- 功能温度范围：−40°C 至 +125°C
- 采用 32 引脚 4 mm x 6 mm LFCSP 封装
产品详情和应用
AD4190-4 是一款低噪声、完全集成的模拟前端，适用于高精度测量应用。该器件包含一个低噪声、24 位 Σ-Δ 模数转换器 (ADC)，可配置为四个差分输入或八个单端或伪差分输入。片上低噪声增益级确保小幅度的信号可以直接传输到 ADC。
AD4190-4 提供最高程度的信号链集成。该套件包含一个内部参考，并接受两个外部差分参考，可以进行内部缓冲。其他主要集成功能包括：
- 可编程增益放大器（PGA）。由于可编程增益（0.5 到 128），PGA 允许直接连接到具有低输出幅度的传感器，例如电阻桥、热电偶和电阻温度检测器（RTD）。
- PGA 具有很宽的共模输入范围，这为设计人员提供了更大的裕度来应对广泛变化的输入共模。
- 低漂移、匹配良好的精密电流源。使用激励电流源来激励 2 线、3 线和 4 线 RTD 或桥式传感器。激励电流输出选项包括 10μA、50μA、100μA、250μA、500μA、1mA 和 1.5mA。如果需要更高电流，也可以增加电流。
- 使用低端电源开关 (PDSW) 可在转换之间关断桥传感器。
- 热电偶的电压偏置 VBIAS 源将通道的共模电压设置为 (AVDD + AVSS)/2。
- 智能时序控制器可以预定顺序转换每个启用的预配置通道，从而支持交错混合传感器、系统检查和诊断测量。凭借时序控制器，无需再与套件重复串行接口通信以更改配置。按序列配置 16 个通道。每个通道均可从八个用户定义的 ADC 设置中进行选择，允许选择增益、滤波器类型、输出数据速率、缓冲和参考源。
请参阅数据表了解完整说明
应用
- 工业过程控制：PLC/DCS 模块
- 温度测量
- 压力测量
- 医疗和科学仪器
- 色谱法
- 环境监测
- 电气测试和测量
- 仪器仪表
- 称重设备
