特性

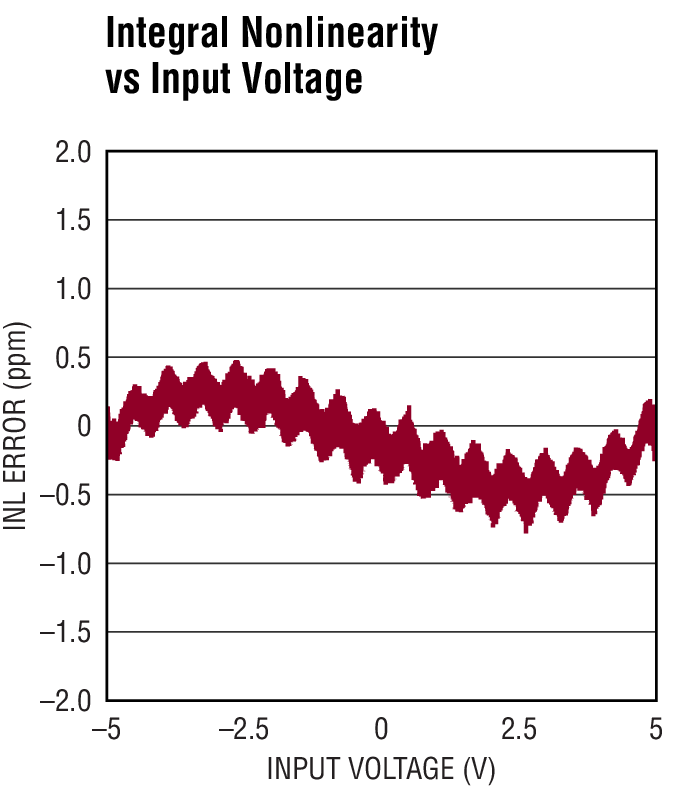

• ±0.5ppm INL (典型值)
• 在 61sps 时的 145dB 动态范围 (典型值)
• 在 4ksps 时的 131dB 动态范围 (典型值)
• 保证 32 位，无漏失码
• 具同步功能的可配置数字滤波器

  • 放宽的抗混迭滤波器要求
• 双输出 32 位 SAR ADC

  • 32 位数字滤波低噪声输出
  • 14 位差分 + 8 位共模 1Msps 无延迟输出
• 宽输入共模范围
• 保证工作至 85°C
• 1.8V 至 5V SPI 兼容型串行 I/O
• 低功率：24mW (在 1Msps)

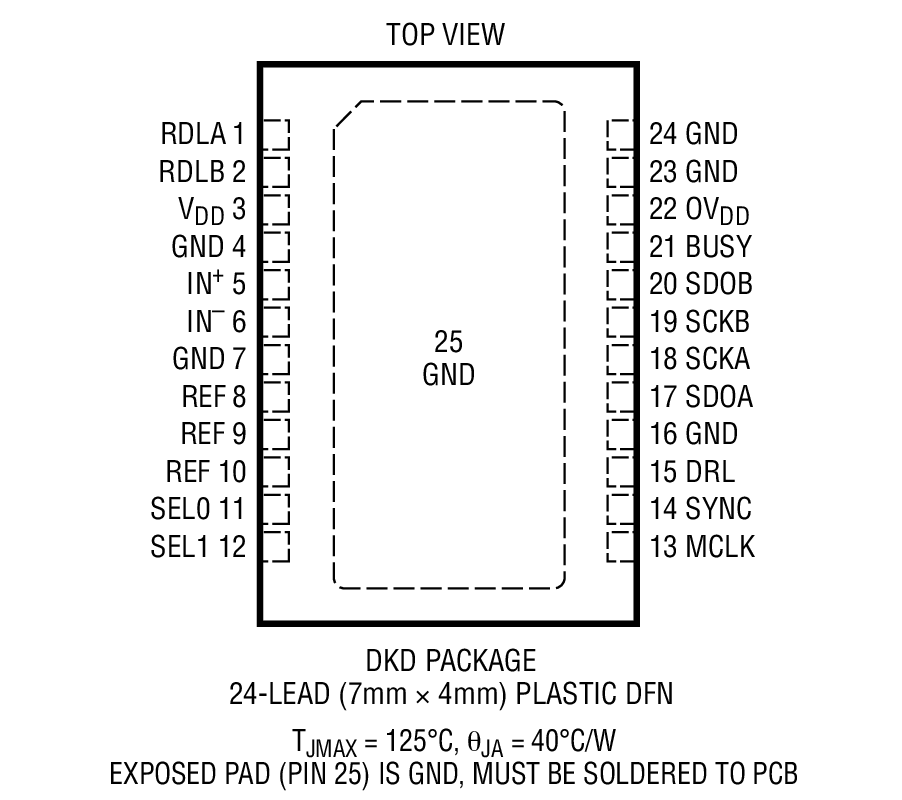

• 24 引脚 7mm x 4mm DFN 封装



产品详情和应用

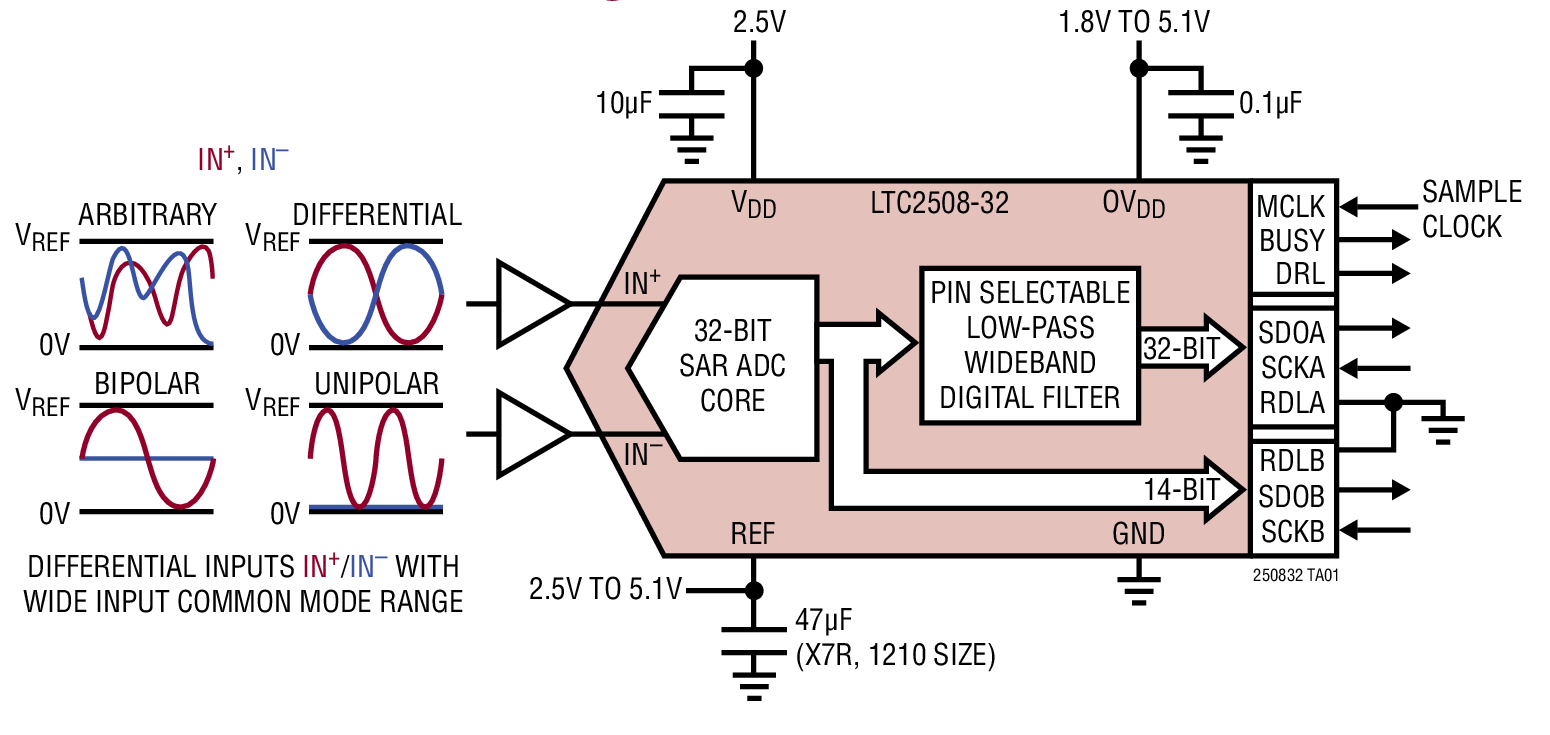

LTC^®2508-32 是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。LTC2508-32 采用单个 2.5V 工作电源，具有一个高达 ±V_REF 的全差分输入范围，且 V_REF 的范围从 2.5V 至 5.1V。LTC2508-32 支持 0V 至 V_REF 的宽共模范围，从而简化了模拟信号调理要求。

LTC2508-32 同时提供两个输出代码：(1) 一个 32 位数字滤波高精度低噪声代码；和 (2) 一个 22 位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 32 位滤波输出代码。22 位复合代码由一个代表差分电压的 14 位代码和一个代表共模电压的 8 位代码组成。22 位复合代码可在每个转换周期中提供，并没有延迟周期。

可通过引脚搭接方便地针对 4 种不同的降频转换因子配置数字滤波器。这些配置提供一个 131dB (在 3.9ksps) 和 145dB (在 61sps) 的动态范围。数字低通滤波器放宽了对于模拟抗混迭的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2508-32 器件的同步。

• 地震学
• 能源勘探
• 自动化测试设备 (ATE)
• 高准确度仪表
