特性

• 12位分辨率、1/2LSB线性度
• +5V单电源供电
• 软件可选输入范围：
  • ±V_REF、±V_REF/2、0V至V_REF、0V至V_REF/2
• 内部4.096V或外部基准电压源
• 故障保护的输入多路复用器(±16.5V)
• 8个模拟输入通道
• 6µs转换时间，100ksps采样速率
• 内部或外部采集控制
• 两种关断模式
• 内部或外部时钟

产品详情和应用

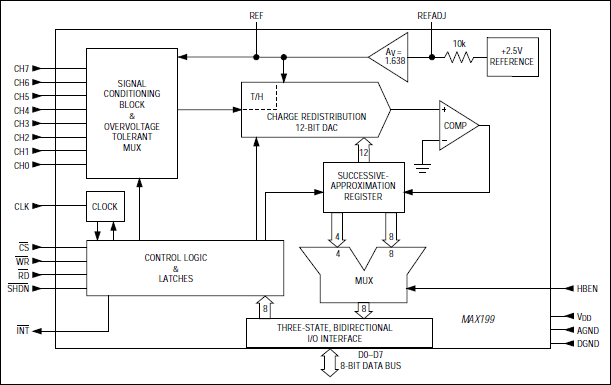

MAX199多量程、12位数据采集系统(DAS)仅需一个+5V单电源供电，并在其输入端将模拟信号转换为高达±4V。该系统提供八个可通过软件独立编程为各种范围的模拟输入通道：±V_REF、±V_REF/2、0V至V_REF或0V至V_REF/2。这可将有效动态范围增加到14位，并支持用户灵活地将4mA至20mA、±12V和±15V供电传感器连接到单个+5V系统。此外，转换器还受±16.5V故障保护；任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、100ksps吞吐率、内部/外部时钟、内部/外部采集控制、8+4并行接口以及采用内部4.096V或外部基准电压源供电。

硬件低电平有效SHDN引脚和两种可编程断电模式（STBYPD、FULLPD）可在两次转换之间提供低电流关断。在STBYPD模式下，基准电压缓冲器保持有效，从而消除了启动延迟。

MAX199采用标准微处理器(µP)接口。其三态数据I/O接口配置为使用8位数据总线工作，数据访问和总线释放时序规范与常用的µP兼容。所有逻辑输入和输出均兼容TTL/CMOS。

MAX199采用28引脚DIP、宽体SO、SSOP和陶瓷SB封装。

对于不同的输入范围组合（±10V、±5V、0V至10V、0V至5V），请参见MAX197数据手册。对于12位总线接口，请参见MAX196/MAX198数据手册。

应用

• 自动测试系统
• 数据采集系统
• 工业控制系统
• 医疗仪器
• 机器人
• 电信
