特性

产品详情和应用

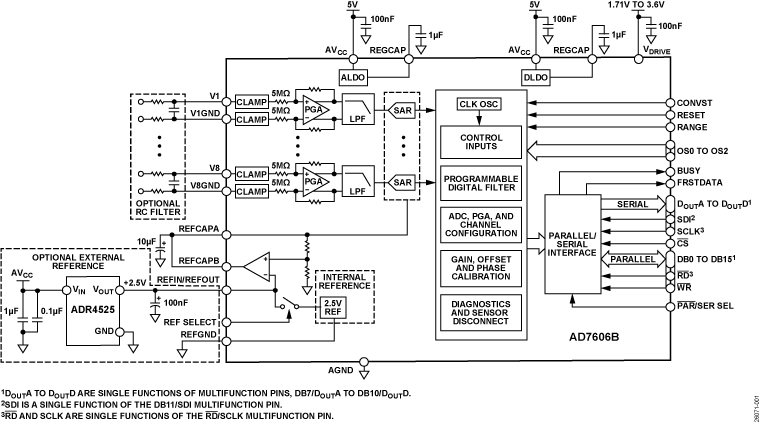

AD7606B 是一款 16 位同步采样模拟-数字数据采集系统 (DAS)，具有 8 个通道，每个通道包含模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器、16 位逐次逼近寄存器 (SAR) 和模数转换器 (ADC)。AD7606B 还包含灵活的数字滤波器、低漂移、2.5 V 精密基准电压源和基准电压缓冲器，用于驱动 ADC 以及灵活的并行和串行接口。

AD7606B 采用 5 V 单电源供电，在所有通道以 800 kSPS 的吞吐量采样时，可提供 ±10 V、±5 V 和 ±2.5 V 的真正双极输入范围。输入钳位保护可承受高达 ±21 V 的电压。AD7606B 具有 5 MΩ 模拟输入阻抗，当输入信号断开并通过 10 kΩ 外部电阻器接地时，导致小于 20 LSB 的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B 灵活数字滤波器可用于提高噪声性能。

在硬件模式下，AD7606B 与 AD7606 完全兼容。在软件模式下，可以使用以下高级功能：

• 附加的 ±2.5 V 模拟输入范围。
• 每通道可选模拟输入范围（±10 V、±5 V 和 ±2.5 V）。
• 附加的过采样 (OS) 选项，高达 OS × 256。
• 每通道系统相位、系统失调和系统增益校准。
• 模拟输入开路检测器。
• 诊断多路复用器。
• 监测功能（串行外设接口 (SPI) 无效读/写、循环冗余校验 (CRC)、过压和欠压事件、持续忙碌监视器和复位检测）。

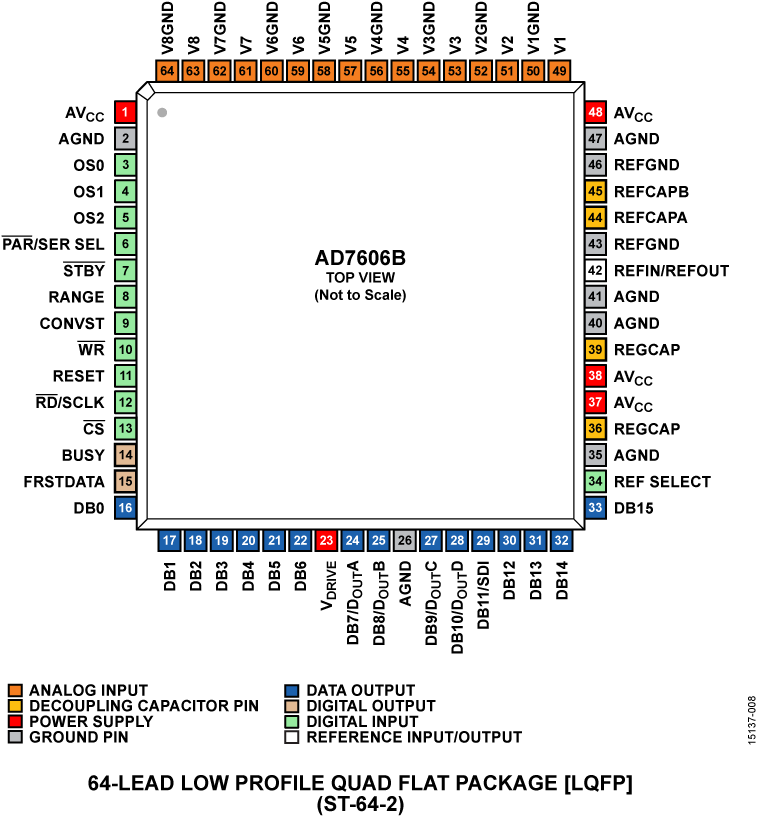

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统
