ADI亚德诺 AD9229 产品介绍
2026-03-09
0次
特性
- 一个封装中集成4个ADC
- 小尺寸：7 mm x 7 mm芯片级（CSP）封装
- 串行LVDS数字输出数据速率高达
- 780 Mbps (ANSI-644)
- 提供数据时钟输出和帧时钟输出
- 信噪比(SNR)：69.5 dB（至奈奎斯特频率）
- 400 MHz全功率模拟带宽
- 功耗：246 mW/ADC
50 MSPS - 出色的线性度：
- 微分非线性(DNL)= ±0.3 LSB(典型值)
- 积分非线性(INL)= ±0.4 LSB(典型值) - 输入电压范围：1 V pp 至 2 V pp
- +3.0 V电源供电
- 省电模式
产品详情和应用

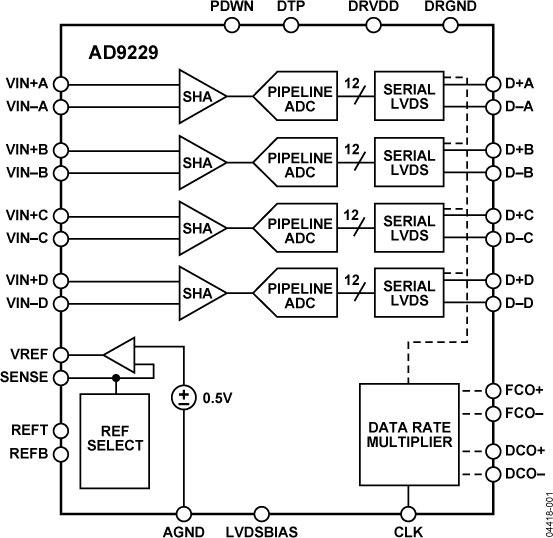

AD9229是一款50 MSPS或65 MSPS、4路、12位模数转换器（ADC），内置串行LVDS输出和片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达65 MSPS，具有杰出的动态性能，适合小封装尺寸极为重要的应用。
该ADC采用+3 V单电源供电。对于大多数应用来说，无需外部基准电压源或驱动器件。单独的输出电源引脚支持LVDS兼容型串行数字输出电平。
为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。该数据时钟输出（DCO）的工作频率高达390 MHz，支持双倍数据速率（DDR）操作。它还提供MSB触发器或帧时钟，用于发送新输出字节信号。该ADC支持省电模式，启用省电模式时，功耗为3 mW。

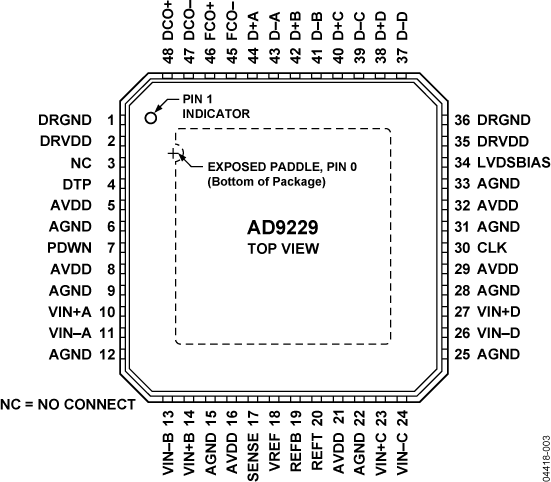

AD9229采用先进的CMOS工艺制造，提供48引脚7 mm × 7 mm芯片级封装（48-LFCSP），额定温度范围为-40°C至+85°C工业温度范围。
应用
