特性

• 集成式设计和封装可节省空间
  • 同步采样
  • 双路、4通道、单端12位分辨率ADC (2 x 2)
  • 16引脚、3mm x 3mm TQFN封装
• 性能出色，非常适合电机控制应用
  • SNR：72dB
  • 转换速率：3Msps（无流水线延迟）
  • 外部基准输入
  • 宽工作温度范围：-40°C至+125°C
• 低功耗设计简化了电源要求
  • 5µA/ksps时功耗极低
  • 10.5mW (3Msps)
  • 电源电压：2.2V至3.6V
  • 关断电流：2.6µA
• 双SPI端口简化了系统设计
  • 具有两个DOUTA/DOUTB引脚的SPI-/QSPI-/MICROWIRE兼容串行接口
  • 专用数字输出电源允许通过串行接口直接连接到1.5V、1.8V、2.5V或3V数字系统

产品详情和应用

MAX11190是一款4通道、双路、多路复用、12位、紧凑型高速、低功耗、逐次逼近型模数转换器(ADC)。这款高性能双路ADC包括高动态范围采样保持电路和高速串行接口。该ADC支持0V至基准电压的满量程输入。

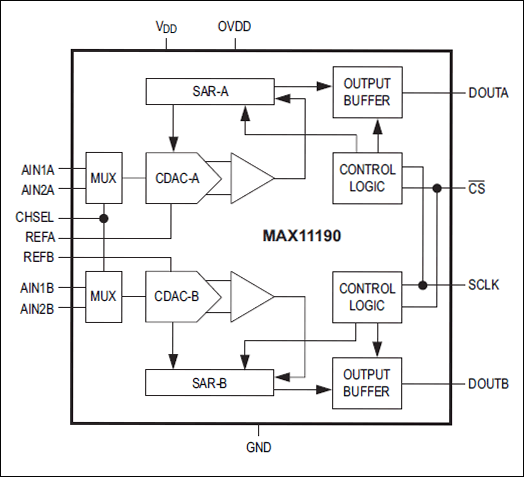

该器件具有两个双路单端模拟输入，使用2:1 MUX连接到两个ADC内核。该器件还提供用于数据接口的独立电源输入和用于基准电压的专用输入。

该器件采用2.2V至3.6V电源供电，3Msps时功耗仅10.5mW。该器件提供完全关断模式和快速唤醒功能，以优化电源管理，此外具有一个高速三线式串行接口。三线式串行接口直接连接到SPI、QSPI^™和MICROWIRE^®设备，无需外部逻辑。两个内部ADC各自都有专用的DOUTA/DOUTB，以实现更快的数据通信。

该转换器简单易用并具有出色的动态性能、低电压、低功耗和小尺寸封装，因此非常适合同步数据采集应用，以及其他要求低功耗和小尺寸的应用。

该器件采用3mm x 3mm、16引脚TQFN封装，工作温度范围为-40°C至+125°C。

应用

• 医疗仪器
• 电机控制
• 过程控制
• 同步数据采集
