特性

• 双路、同时采样、12位逐次逼近型(SAR) ADC
• 2 x 2多路复用输入或2路差分输入
• 每路ADC具有1.25Msps采样速率
• 内部或外部基准
• 极佳的动态性能
  • 70dB SINAD (MAX1377)
  • 71dB SINAD (MAX1379/MAX1383)
  • 84dBc/SFDR
  • 1MHz全线性带宽
• 2.7V至3.6V低压工作(MAX1377)
  • 50mW (标准工作模式)
  • 6mW (部分关断模式)
  • 3µW (完全关断模式)
• 4.75V至5.25V低压工作(MAX1379)
  • 90mW (标准工作模式)
  • 10mW (部分关断模式)
  • 5µW (完全关断模式)
• 4.75V至5.25V低压工作(MAX1383)
  • 280mW 标准工作模式
  • 2.5µW (完全关断模式)
• 20MHz、SPI兼容的3线串口，用户可选择单输出(0.625Msps最大值)或双输出(1.25Msps 最大值)
• 输入量程：±10V (MAX1383)、0—V_REF或±V_REF/2 (MAX1377/MAX1379)
• 小型20引脚TQFN封装

产品详情和应用

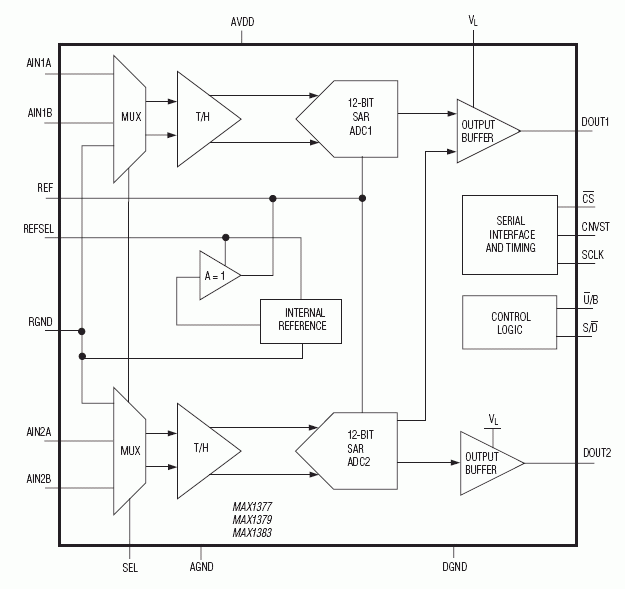

MAX1377/MAX1379/MAX1383为双通道同步采样、低功耗、12位串行ADC，带内部电压基准。较快的采样速率、低功耗和极佳的动态性能使得MAX1377/MAX1379/MAX1383成为工业过程控制、电机控制和RF应用的理想选择。

每路转换结果通过SPI™/QSPI™/MICROWIRE™/DSP兼容接口连接至独立的串行数字输出。串行输出允许以2倍的指定时钟速率传输数据。对于仅有单个串行输入的微控制器(µC)和DSP，两路ADC转换结果还可通过单个数字口输出。

MAX1377采用2.7V至3.6V模拟电源供电，MAX1379/MAX1383采用4.75V至5.25V模拟电源供电。单独的1.8V至AVDD数字电源允许与低压逻辑连接，无需使用电平转换器。

该系列器件具有两种关断模式：部分关断和完全关断，使得MAX1377/MAX1379和MAX1383 (仅有完全关断模式)能够在转换期间节省功率。部分关断模式将电源电流降低至2mA，此时保持基准的有效状态，以实现快速上电。完全关断模式将电源电流降至1µA以内。

MAX1377/MAX1379输入接受0V至基准电压或±V_REF/2范围的电压。MAX1383提供±10V输入电压量程，非常适合工业和电机控制等应用。每路ADC输入支持真差分输入或2路单端输入。

MAX1377/MAX1379/MAX1383采用20引脚TQFN封装，工作在汽车级(-40°C至+125°C)温度范围。

应用

• 票据认证
• 通信
• 数据采集
• 电机控制
• 便携式仪表
