特性

• 信噪比(SNR)：69.6 dBFS（185 MHz f_IN，250 MSPS）
• 无杂散动态范围(SFDR)：86 dBFS（185 MHz f_IN，250 MSPS）
• 输入噪声：-149.9 dBFS/Hz（185 MHz、−1 dBFS A_IN、250 MSPS）
• 总功耗：770 mW (250 MSPS)
• 1.8 V电源电压
• LVDS（ANSI-644电平）输出
• 1至8整数输入时钟分频器（最大输入频率625 MHz）
• 采样速率最高达250 MSPS
• 中频采样频率最高达400 MHz
• ADC内部基准电压源
• 灵活的模拟输入范围
  • 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
• ADC时钟占空比稳定器
• 95 dB通道隔离/串扰
• 串行端口控制
• 节能的掉电模式

产品详情和应用

AD9613是一款双通道、12位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

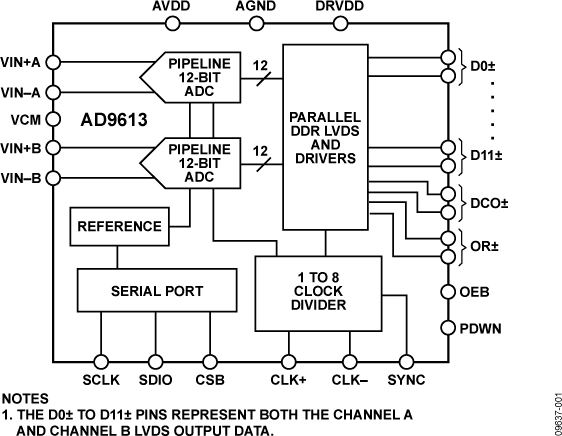

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接路由至两个外部12位LVDS输出端口，格式化为交错式或通道复用式。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

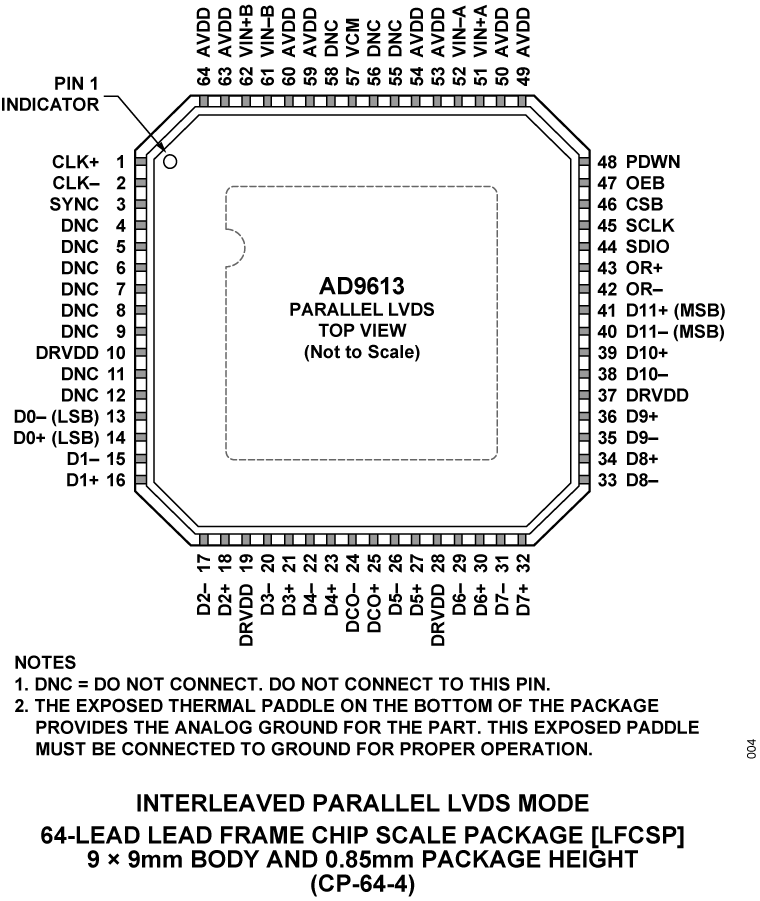

AD9613采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品特色

1. 集成式双通道、12位、170 MSPS/210 MSPS/250 MSPS ADC。
2. 快速超量程和阈值检测。
3. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
4. SYNC输入支持多器件同步。
5. 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
6. 与AD9643引脚兼容，可轻松转换至14位产品，并与AD6649和AD6643引脚兼容。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  • TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
• I/Q解调系统
• 智能天线系统
• 通用软件无线电
• 超声设备
• 宽带数据应用
