特性

• 高DC/AC精度提供较高的测量质量
  • 18位分辨率，无失码
  • ±11.5 LSB INL和±10.5 LSB DNL最大值，18位时
  • 98.9dB SNR和98.8dB SINAD，f_IN = 10kHz时
  • -125dB SFDR和-123dB THD，f_IN = 10kHz时
• 高采样率SAR架构支持快速建立和捕获
  • 1Msps吞吐率，无流水线延迟
• 高度集成简化设计
  • 集成基准缓冲器
  • ±V_REF单极性、差分模拟输入量程
• 可升级超低功耗电源降低功耗
  • 6.7mW @ 1Msps
  • 标准为6.7µW/ksps
• 灵活的低电压电源节约成本
  • 1.8V模拟和数字电路电源
  • 1.5V至3.6V数字接口电源
  • 3.3V REFVDD基准缓冲器电源
• 灵活、工业标准串联接口和小型封装，减小尺寸
  • 兼容SPI/QSPI^™/MICROWIRE^®/DSP
  • 20引脚、4mm x 4mm、TQFN封装

产品详情和应用

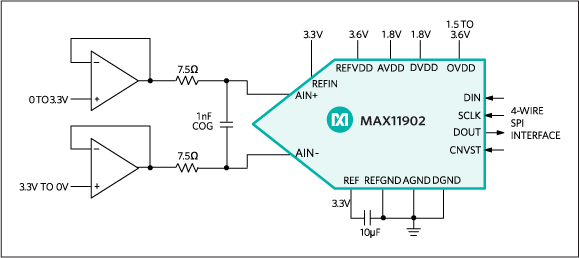

MAX11902为18位、1Msps、单通道、全差分SAR ADC，带有内部基准缓冲器。MAX11902提供优异的静态和动态性能，功耗正比于吞吐率，在同类产品中具有最佳指标。器件支持±V_REF单极性、差分输入量程。供电电源包括：3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

ADC具有高达98.9dB的SNR和-123dB THD，保证18位无失码分辨率和1.5 LSB INL(最大值)。

MAX11902通过SPI兼容串行接口传输数据。MAX11902采用20引脚、4mm x 4mm、TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 自动测试设备
• 电池供电设备
• 数据采集系统
• 医疗仪表
• 过程控制与工业自动化
• 电信
• 测试与测量
