ADI亚德诺 AD7944 产品介绍

2026-03-09 0次

特性

14位分辨率、无失码
吞吐速率：2.5 MSPS（TURBO高），2.0 MSPS（TURBO低）
低功耗
15.5 mW（2.5 MSPS，外部基准电压源）
28 mW（2.5 MSPS，内部基准电压源）
INL：±0.25 LSB（典型值），±1.0 LSB（最大值）
SNR
84 dB（采用片内基准电压源）
84.5 dB（采用外部基准电压源）
4.096 V内部基准电压源：典型漂移±10 ppm/°C

伪差分模拟输入电压范围
0 V 至 V_REF（V_REF最高为5.0 V）
可以使用任何输入范围
无流水线延迟
逻辑接口：1.8 V/2.5 V/2.7 V
串行接口：SPI/QSPI/MICROWIRE/DSP兼容
以菊花链形式连接多个ADC和忙闲指示功能
20引脚、4 mm × 4 mm LFCSP (QFN)封装

产品详情和应用

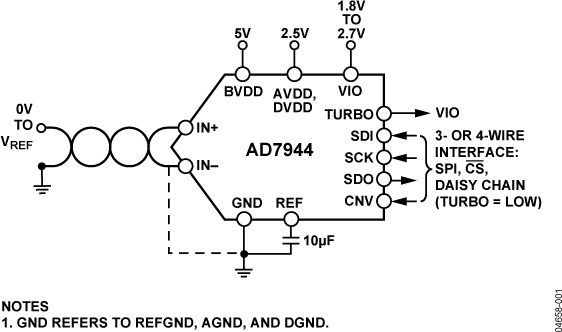

AD7944是一款14位、2.5 MSPS逐次逼近型模数转换器(SAR ADC)。它内置一个低功耗、高速、14位采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路以及一个多功能串行接口端口。在CNV上升沿，AD7944对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至V_REF。该器件具有两种采样模式：极高采样速率turbo模式（TURBO高）；低功耗正常模式（TURBO低），适用于低功耗应用，其功耗与吞吐量呈比例关系。正常模式（TURBO低）下，SPI兼容型串行接口还能够利用SDI输入，将几个ADC以菊花链形式串联到单三线式总线上，并提供一个可选的忙闲指示。采用独立电源(VIO)时，该串行接口与1.8 V、2.5 V和2.7 V电源兼容。

AD7944采用20引脚LFCSP封装，工作温度范围为−40°C至+85°C。

应用

电池供电设备
通信
自动测试设备
数据采集系统
医疗仪器
