特性

• 4线触摸屏接口
• X/Y坐标和触摸压力测量
• 比例测量
• 12位SAR ADC
• 1.7V至3.6V单电源
• 两种工作模式—直接和自主
• 数据标签提供测量和触摸事件信息
• 数据滤波器降低了噪声
• 孔径模式实现空间滤波
• 数字处理减少了总线活动和中断的产生
• 可编程触摸检测上拉电阻
• 自动断电控制实现低功耗工作
• 25MHz SPI接口(MAX11800/MAX11802)
• 400kHz I²C接口(MAX11801/MAX11803)
• 1.6mm x 2.1mm、12引脚WLP和4mm x 4mm、12引脚TQFN封装
• 低功耗工作
  • 在V_DD = 1.7V、34.4ksps时，功耗为343µW
  • 在V_DD = 3.3V、34.4ksps时，功耗为888µW
• ESD保护
  • ±4kV HBM
  • ±8kV HBM (X+、X-、Y+、Y-)
  • ±1kV CDM
  • ±200V MM

产品详情和应用

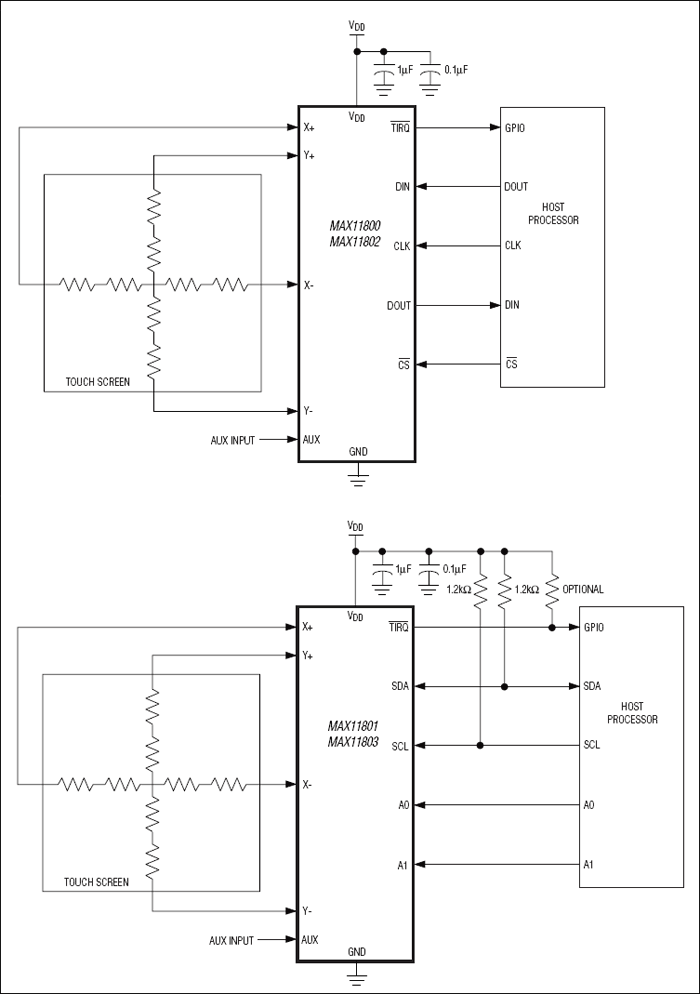

MAX11800–MAX11803低功耗触摸屏控制器工作在1.70V至3.6V单电源，专为手持设备等功耗敏感应用而设计。器件带有一个12位SAR ADC以及一个复用器，用于与电阻式触摸屏面板连接。数字串行接口用于通信。

MAX11800–MAX11803内置触摸屏测量的数字预处理电路，降低了总线负荷以及对应用处理器资源的要求。内置的智能中断功能发生器大大降低了器件中断服务的频率。每次转换间歇，MAX11800–MAX11803自动进入低功耗模式以降低功耗，使其非常适合用于便携式系统。

MAX11800/MAX11801提供两种工作模式：直接模式和自主工作模式。直接模式允许应用处理器控制触摸屏控制器的全部工作。自主模式则采用MAX11800/MAX11801控制触摸屏的工作，从而将应用处理器解放出来用于执行其它功能。在自主模式下，器件周期性扫描触摸屏的触摸事件，而无需主机处理器干预，这样可降低系统功耗。在自主模式下，片上FIFO用于存储结果，增加数据的有效吞吐率，并降低系统功耗。

MAX11800–MAX11803支持数据标签，可以记录测量的类型：X、Y、Z1或Z2，以及触摸事件的类型：按下按键、保持按下或释放按键。

MAX11800/MAX11802支持SPI™串行总线，MAX11801/MAX11803支持I²C串行总线。MAX11800–MAX11803采用12引脚TQFN封装以及12引脚WLP封装，工作在-40°C至+85°C (扩展级)以及-40°C至+105°C (汽车级)温度范围。

应用

• 汽车中心控制台
• 设备，媒体播放器
• 手持式游戏机
• 移动通信设备
• PDA，GPS接收机，个人导航设备
• 便携式仪表
• POS终端
