特性

• 8通道单端或4通道差分输入
• 采用+5V单电源或±5V双电源供电
• 用户可调输出逻辑电平（2.7V至5.25V）
• 低功耗：
  • 1.5mA（工作模式）
  • 2µA（关断模式）
• 内部采样/保持，133kHz采样速率
• 内部4.096V基准电压源(MAX1202)
• SPI/MICROWIRE/TMS320兼容型4线串行接口
• 软件可配置的单极性/双极性输入
• 20引脚PDIP/SSOP封装

产品详情和应用

MAX1202/MAX1203是12位数据采集系统，专门用于具有+5V（模拟）和+3V（数字）混合电源电压的应用。它们采用+5V单模拟电源或±5V双模拟电源供电，并集成了8通道多路复用器、高带宽采样/保持功能和串行接口，提供高转换速度和低功耗。

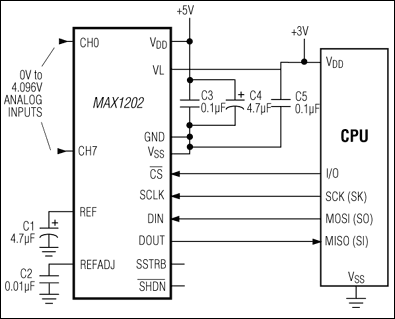

4线串行接口直接连接到SPI/MICROWIRE^®器件，无需外部逻辑，串行选通输出支持直接连接到TMS320系列数字信号处理器。MAX1202/MAX1203使用内部时钟或外部串行接口时钟进行逐次逼近模数转换。串行接口的工作频率高达2MHz。

MAX1202具有4.096V内部基准电压源，而MAX1203需要外部基准电压源。两个器件都有一个基准电压缓冲放大器，可简化增益调整。它们还有一个VL引脚，用作数字输出的电源。输出逻辑电平（3V、3.3V或5V）由施加到该引脚的电压值决定。

这些器件提供一个硬连线的低电平有效SHDN引脚和两种软件可选关断模式。访问串行接口即可自动使器件上电。MAX1202/MAX1203具有快速开启时间，因此可以在两次转换之间关断，便于用户优化电源电流。通过自定义两次转换之间的关断，电源电流可以在采样速率降低的情况下降至10µA以下。

MAX1202/MAX1203采用20引脚SSOP和PDIP封装，在商用和扩展级温度范围内符合规格。

应用

• 5V/3V混合电源系统
• 电池供电应用
• 数据采集
• 高精度过程控制
• 医疗仪器
